تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المعدات: | آلة صنع الأسلاك والكابلات: 500/6+12 حل صامد من التقطعت | مادة: | الصلب / النحاس / آل |
|---|---|---|---|
| طلب: | تقطعت بهم السبل | ميزة: | الشركة المصنعة المباشرة |
| لون المعدات: | كشرط | فترة الضمان: | 1 سنة |
| إبراز: | آلة التشديد الصلبة للكابلات متعددة الخيوط,آلة صناعة الأسلاك والكابلات 500/6+12,الحل الكفء للشبكات الصلبة مع ضمان,wire and cable making machine 500/6+12,efficient rigid stranding solution with warranty |
||
آلة تصنيع الأسلاك والكابلات: حل التجديل الصلب 500/6+12 – الكفاءة والدقة لإنتاج الكابلات متعددة الأسلاك
1. التطبيق
تُستخدم هذه الآلة بشكل أساسي في التجديل غير الملتوي للأسلاك الفولاذية الألومنيوم ذات المقطع العرضي الكبير والطول الطويل (ACSR) والموصلات المصنوعة من سبائك الألومنيوم. يمكن تطبيقها أيضًا على التجديل غير الملتوي والضغط للموصلات النحاسية ذات القلب المستدير، والشكل الخاص، والشكل القطاعي.
2. المكون الرئيسي
2.1 حامل تغذية Φ500 مجموعة واحدة
2.2 حامل توجيه الأسلاك من النوع # مجموعة واحدة
2.3 مجدل 6B، 12B مجموعتان
2.4 قالب تجميع الأسلاك وجهاز الضغط مجموعتان
2.5 عداد الأمتار (ميكانيكي، إلكتروني) مجموعة واحدة
2.6 عجلة سحب مزدوجة قوية Φ 1600 مجموعة واحدة
2.7 بكرة لف عمودية Φ 1800 مع حركة جانبية مجموعة واحدة
2.8 نظام التحكم الكهربائي مجموعة واحدة
2.9 نظام حماية السلامة اليدوي بالدفع والسحب مجموعتان
3. الميزات
3.1 يتم تشغيل الآلة بأكملها بواسطة محرك مستقل، ويتم تشغيل كل قسم من القفص وعجلة السحب بواسطة محرك سيرفو متزامن مغناطيسي دائم منفصل. يتم تشغيل القفص للدوران من خلال صندوق تروس مخصص، مما يبسط الهيكل مقارنة بالمجدل من النوع الصلب التقليدي الذي يتم تشغيله بواسطة عمود أرضي، ويجعل صيانة المعدات أكثر ملاءمة.
3.2 يعتمد التحكم في الآلة بأكملها على وحدة تحكم منطقية قابلة للبرمجة (PLC) من سلسلة Inovance، ويتم تعيين معلمات عملية الإنتاج المختلفة من خلال شاشة اللمس. يتم تشغيل كل قسم من القفص وعجلة السحب بواسطة محرك سيرفو Jiangsu Zhima، ومشغل المحرك هو جهاز تحويل التردد. لضمان دقة النقل، يعتمد محرك النقل على تغذية راجعة من مشفر شبكي، وتعتمد الآلة بأكملها على طريقة اتصال الناقل لضمان دقة نقل الإشارة. في الإنتاج الفعلي، يقوم المستخدمون بتعيين معلمات العملية مثل خطوة كل قسم من القفص وسرعة خط الإنتاج على شاشة اللمس وفقًا لمواصفات الكابل المطلوبة. عند بدء التشغيل، يتم حساب سرعة كل جزء ناقل تلقائيًا بواسطة PLC لضمان تزامن الآلة بأكملها ودقة خطوة السلك المجدول، ولتحقيق تنظيم سرعة لا نهائي للآلة بأكملها. يتميز نظام التحكم الإلكتروني بتقنية متقدمة وتشغيل مريح وتشغيل موثوق.
3.3 يتم استخدام مبدأ النبض للكشف عن انقطاع الأسلاك، والذي يمكنه تحديد إشارة انقطاع الأسلاك بدقة لأي بكرة في كل قسم من القفص، مما يضمن دقة الكشف. من خلال العرض على شاشة اللمس، يمكن للمشغل حل المشكلة بسرعة وبدء التشغيل التالي.
3.4 تستخدم الآلة وحدة تحكم قابلة للبرمجة من Inovance وناقل ميداني للقيادة الموحدة وتنسيق حالة العمل لجميع أجزاء الآلة، وتستخدم محول تردد للتحكم في بدء وتشغيل المحرك المتردد. تُستخدم شاشة اللمس Inovance لتعيين وعرض معلمات العملية المختلفة. يتميز نظام التحكم الإلكتروني بتقنية متقدمة وسهولة التشغيل وموثوقية التشغيل.
4.. المعلمات الفنية الرئيسية
| الموديل (آلة تجديل صلبة) | JLK-500/6 | JLK-500/6+12 | JLK-500/6+12+18 | |
| قطر السلك المفرد | نحاس | 1.5-5 مم | 1.5-5 مم | 1.5-5 مم |
| ألومنيوم | 1.8-5 مم | 1.8-5 مم | 1.8-5 مم | |
| الحد الأقصى لقطر الموصل المجدول | 15 مم | 25 مم | 35 مم | |
| خطوة التجديل | قفص تجديل 6 بكرات | 60-500 مم | 60-500 مم | 60-500 مم |
| قفص تجديل 12 بكرة | 75-560 مم | 75-560 مم | ||
| قفص تجديل 18 بكرة | 92-680 مم | |||
| سرعة الدوران | قفص تجديل 6 بكرات | 308 دورة في الدقيقة | 308 دورة في الدقيقة | 308 دورة في الدقيقة |
| قفص تجديل 12 بكرة | 286 دورة في الدقيقة | 286 دورة في الدقيقة | ||
| قفص تجديل 18 بكرة | 252 دورة في الدقيقة | |||
| عجلة السحب | قطر عجلة السحب | 1250 مم | 1600 مم | 2000 مم |
| الحد الأقصى لقوة السحب | 8 طن | 10 طن | 12 طن | |
| بكرة | PND500 | PND500 | PND500 | |
| بكرة تغذية مركزية | PND630 | PND630 | PND630 | |
| بكرة لف | 1800 مم | 2500 مم | 2500 مم | |
| الحد الأقصى لسرعة السحب الخطية | 40 متر/دقيقة | 45 متر/دقيقة | 50 متر/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1000 مم | 1000 مم | |

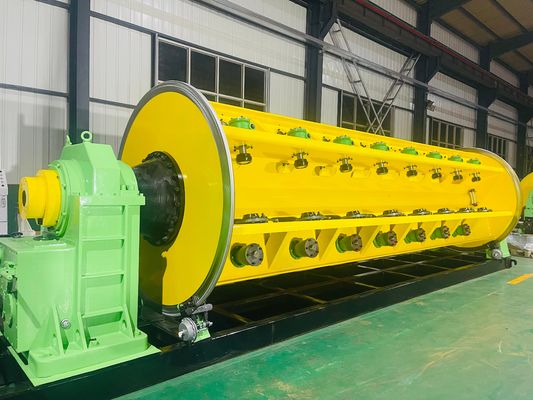

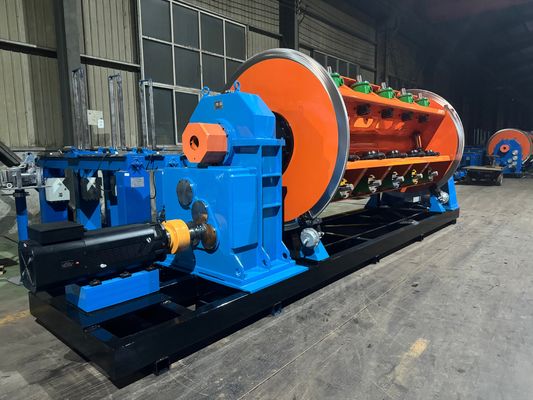

5.صور
6.صورة التعبئة
7.مصنعنا وتعريف
تأسست شركة Hebei Baohong Electrical Machinery Co., Ltd. في 1 أغسطس 2006. تقع في المنطقة الصناعية لبلدة Shawa، مدينة Hebei، والتي تقع في المركز الثلاثي لبكين وتيانجين وشيجياتشوانغ، وتتمتع الشركة بمواصلات مريحة وموارد حديد وفولاذ وفيرة. بدءًا من إنتاج سلسلة منتجات آلات التجديل، مرت بـ 18 عامًا من التطوير.
بالاعتماد الكامل على مزايا المواهب والقوة التقنية، تقوم الشركة باستمرار بالبحث وتطوير تقنيات وعمليات جديدة، وتحقيق نمو مطرد وتتطور تدريجياً لتصبح كيانًا اقتصاديًا شاملاً يتمتع بتكنولوجيا تصنيع متقدمة وقدرة إنتاج قوية وشبكات مبيعات تغطي جميع أنحاء البلاد وخارجها. تغطي الشركة مساحة مصنع تبلغ 30 ألف متر مربع، ويعمل بها أكثر من 100 موظف، بما في ذلك 12 مهندسًا ميكانيكيًا وكهربائيًا، ويبلغ إجمالي معدات المعالجة لديها أكثر من 60 مليون يوان. حاليًا، من خلال إدخال معدات معالجة واسعة النطاق و
البحث والتطوير وتحسين العمليات، أصبحت الشركة الشركة المصنعة الوحيدة في الصين التي تنتج وحدات سلسلة آلات التجديل من نوع JLK على خط تجميع.
