تفاصيل المنتج:
شروط الدفع والشحن:
|
| Name: | 69m/Min Rigid Stranding Machine | Usage: | Wire stranding |
|---|---|---|---|
| Wire materials: | Copper, aluminum, steel, etc | Max. Haul-off Linear Speed: | 69m/min |
| PLC brand: | SIEMENS | Inverter brand: | DANFOSS |
| Bearing brand: | NSK | Machine color: | Optional |
| إبراز: | 69m / Min آلة جدل المواد الصلبة,آلة جدل المواد الصلبة الملتوية,آلة جدل المواد الصلبة الضاغطة |
||

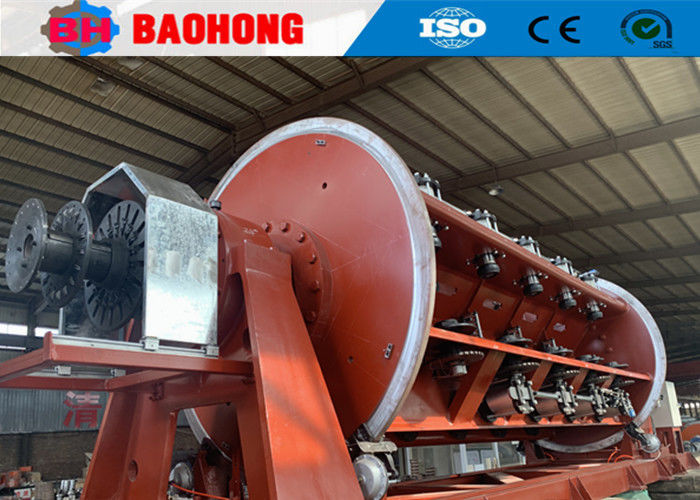

69m/Min آلة التشنج الصلبة آلة صنع كابلات الأسلاك
تستخدم آلة الشبكة الصلبة لتلوين وتكثيف الموصلات المستديرة أو القطاعية ، وكذلك إعادة تشكيل الموصلات المنقسمة. على سبيل المثال ، AAC ، AAAC ، ACSR ،موصل النحاس من 15mm مربع إلى 1500mm مربع الألومنيوم والموصل النحاسكما استخدمت لإنتاج طبقات درع الأسلاك الفولاذية.
2.1 الدفع
2.2 12B.18B.24B الشريط الصلب
2.3 حامل المقطوعات المضغوطة والجمعية
2.4 آلة تسجيل مركزية
2.5 عداد المتر
2.6 كابستان (مع علبة 36 خطوة)
2.7 منصة عبور
2.8 نوع العمود
2.9 عمود ناقل الحركة
2.10 خزانة التحكم الكهربائية (الخزانة الرئيسية وخزانة التشغيل)
3الخصائص
3.1 يتم تصميم الإطار الصلب مع 1+6+12+18+24+30+36 قفص بوبين.
3.2 بوبين: 500mm، 630mm، 710mm DIN 46397 القياسية / المعدلة.
3.3 آلة ربط أقفاص صلبة من نوع الإطار الثقيل ، أقفاص مدعومة على محامل عجلات متوازنة ذاتياً في كلا الطرفين. معدات مغلقة بالكامل ، نظام تزيين مركزي للمحامل ، محرك إلى القفص.
3.4 كفاءة عالية وسرعة. أقصى سرعة قفص 253 دورة في الدقيقة. أقصى سرعة خط 62.3 م / دقيقة.
4المعلمات التقنية
| النموذج (آلة القيادة الصلبة) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر السلك الواحد | النحاس | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم | |
| الحد الأقصى للوقاية من التشويش على الموصل | φ35-55 ملم | φ35-55 ملم | φ35-55 ملم | |
| (بيتش) | 6 قفص البوبلين | 40-719 ملم | 51-896 ملم | 54-963 ملم |
| 12 قفص البوبلين | 40-719 ملم | 51-896 ملم | 54-963 ملم | |
| 18 قفص البوبلين | 44-793 ملم | 63-1056 ملم | 57-1012 ملم | |
| 24 قفص البوبلين | 51-924 ملم | 71-1246 ملم | 66-1190 ملم | |
| 30 قفص البوبلين | 57-1028 ملم | 87-1553 ملم | 79-1403 ملم | |
| سرعة الدوران | 6 قفص البوبلين | 230.6 دورات/دقيقة | 180.1 دورة/دقيقة | 150.6 دورات/دقيقة |
| 12 قفص البوبلين | 230.6 دورات/دقيقة | 180.1 دورة/دقيقة | 150.6 دورات/دقيقة | |
| 18 قفص البوبلين | 208.5 دورة/دقيقة | 155 دورة/دقيقة | 142.6 دورات/دقيقة | |
| 24 قفص البوبلين | 179 دورة/دقيقة | 130.1 دورة/دقيقة | 122.3 دورة/دقيقة | |
| 30 قفص البوبلين | 161.8 دورة/دقيقة | 115.9 دورة/دقيقة | 102.7 دورة/دقيقة | |
| كابستان | قطر عجلة كابستان | 2000 ملم | 2000 ملم | 2000 ملم |
| القوة القصوى للانسحاب | 30 طن | 30 طن | 40 طن | |
| الجهاز المسبق للدوائر | الارتفاع | 500-2500ملم | 500-2500ملم | 500-2500ملم |
| قوة المحرك | 90-180 كيلوواط | 110-180 كيلوواط | 130-180 كيلوواط | |
| حجم البوبين | 500*375*127 | 630*475*127 | 710*530*127 | |
| مركز الدفع بوبين | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| (بوبين) | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| الحد الأقصى للسرعة الخطية للخروج | 69 متر/دقيقة | 69 متر/دقيقة | 62 متر/دقيقة | |

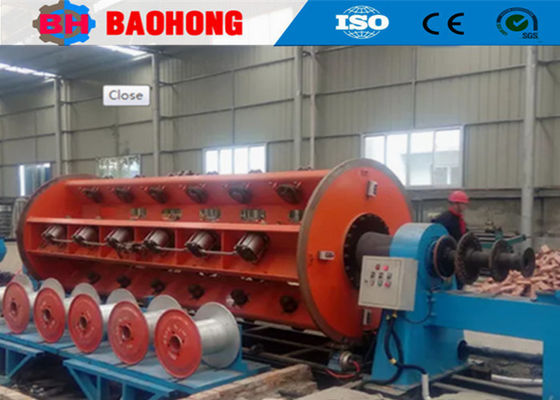

5الصور
6صور التعبئة
7مصنعنا وشركتنا
تم تأسيس شركة هيجيان باوهونغ الآلات الكهربائية المحدودة في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية لمدينة هيجيان ، مقاطعة هيبي ،كان أكبر مصنع محترف لآلات سلكية وآلة وضع في شمال الصين.
منذ عام 2006 اعتماداً على رعاية ودعم عملائنالقد كرست ماشينات باوهونغ للبحث والتطوير من آلة سلكية وآلة وضع و قد حققت تحسنا كبيراالآن أصبحنا المصنع الوحيد الذي يمكن تطوير الإنتاج من سلسلة JLK الصلبة محرك القيود لتكون خط التجميع معالجة في الصين،ونحن أيضا قد وضعت بشكل مستقل جي جي بي قوس قفز خطوط الشباك، خطوط الكابلات من نوع CGB Bow skip و CLY High speed Cradle type laying up lines.
الآن ، تشمل شركة هيجيان باوهونغ الآلات الكهربائية المحدودة ، مساحة 10000 متر مربع ، ورشة عمل إنتاج 8000 متر مربع. لدى شركتنا 60 موظفًا ، بما في ذلك 10 موظفين للبحث والتطوير.قيمة الإنتاج السنوي أكثر من 10 ملايين دولار في الوقت الحاضرووقد تطورت لتصبح واحدة من أهم مصنعي آلة الشبكة في الصين.
