تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | آلة جدل الأسلاك والكابلات من النوع الصلب | طلب: | تجديل الأسلاك |
|---|---|---|---|
| البكرات: | 500/630/710/720 | مادة: | أسلاك النحاس والألمنيوم والصلب |
| الحد الأقصى للموصل الذي تقطعت بهم السبل OD: | φ35-55 ملم | العلامة التجارية PLC: | سيمنز |
| طلاء: | حسب الطلب | فترة الضمان: | ضمان عام واحد |
| إبراز: | آلة جدل الأسلاك الصلبة,آلة جدل الأسلاك PLC,آلة جدل الأسلاك 62.3m / Min |
||
DIN 4639 PLC آلة جدل الأسلاك والكابلات الصلبة من النوع الصلب 62.3m / Min
1 المقدمة
تُستخدم الآلة في تصنيع أسلاك الألمنيوم العارية المضغوطة والأسلاك النحاسية العارية و ACSR لإنتاج كابلات الطاقة.
2. الميزات
1) تم تصميم تجديل الإطار الصلب مع 1 + 6 + 12 + 18 + 24 + 30 + 36 Bobbin Cage.
2) البكرة: 500 مم ، 630 مم ، 710 مم DIN 46397 قياسي / معدل.
3) مدفوعة بعلبة تروس متغيرة 36 مرحلة ، وسحب مزدوج وجهاز نشط مزدوج.يمنع التوزيع الطبيعي للأسلاك التآكلالضرر عند التجديل.
4) جهاز التوقف في حالات الطوارئ الأكثر تقدمًا ، التحكم المباشر في كل بكرة.حالما ينكسر أي سلك ، فإن الكلسيتوقف الجهاز تلقائيًا مرة واحدة.
5) ضمان ملحق بعد أي كسر للسلك ، ومناسب بشكل خاص لكابلات الطاقة والربط المتقاطع عالي الضغط انتاج الكابلات.
6) نظام التحكم Siemens PLC ، يعمل على شاشة تعمل باللمس.
3. البيانات الفنية
| نموذج (آلة جدل صلبة) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر السلك المفرد | نحاس | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم | |
| الحد الأقصى للموصل الذي تقطعت بهم السبل OD | φ35-55 ملم | φ35-55 ملم | φ35-55 ملم | |
| تجديل الملعب | 6 بكرة حبلا قفص | 40-719 ملم | 51-896 ملم | 54-963 ملم |
| 12 بكرة حبلا قفص | 40-719 ملم | 51-896 ملم | 54-963 ملم | |
| 18 بكرة حبلا قفص | 44-793 ملم | 63-1056 ملم | 57-1012 ملم | |
| 24 بكرة حبلا قفص | 51-924 ملم | 71-1246 ملم | 66-1190 ملم | |
| 30 بكرة حبلا قفص | 57-1028 ملم | 87-1553 ملم | 79-1403 ملم | |
| السرعة الدورانية | 6 بكرة حبلا قفص | 230.6 ص / دقيقة | 180.1 ص / دقيقة | 150.6 ص / دقيقة |
| 12 بكرة حبلا قفص | 230.6 ص / دقيقة | 180.1 ص / دقيقة | 150.6 ص / دقيقة | |
| 18 بكرة حبلا قفص | 208.5 ص / دقيقة | 155 ص / دقيقة | 142.6 ص / دقيقة | |
| 24 بكرة حبلا قفص | 179 ص / دقيقة | 130.1 ص / دقيقة | 122.3 ص / دقيقة | |
| 30 بكرة حبلا قفص | 161.8 ص / دقيقة | 115.9 ص / دقيقة | 102.7 ص / دقيقة | |
| كابستان | قطر عجلة كابستان | 2000 مم | 2000 مم | 2000 مم |
| أقصى قوة مسافات | 30 ت | 30 ت | 40 ت | |
| جهاز ما قبل اللولب | يقذف | 500-2500 ملم | 500-2500 ملم | 500-2500 ملم |
| قوة المحرك | 90-180 كيلو واط | 110-180 كيلو واط | 130-180 كيلو واط | |
| حجم البكرة | 500 * 375 * 127 | 630 * 475 * 127 | 710 * 530 * 127 | |
| مركز Payoff Bobbin | 1600 * 800 * 80 | 1600 * 800 * 80 | 1600 * 800 * 80 | |
| تناول بكرة | 2500 * 1500 * 125 | 2500 * 1500 * 125 | 3150 * 1900 * 160 | |
| أقصى سرعة خطية لمسافات طويلة | 69 م / دقيقة | 69 م / دقيقة | 62 م / دقيقة | |
| ارتفاع مركزي | 1000 مم | 1100 ملم | 1100 ملم | |

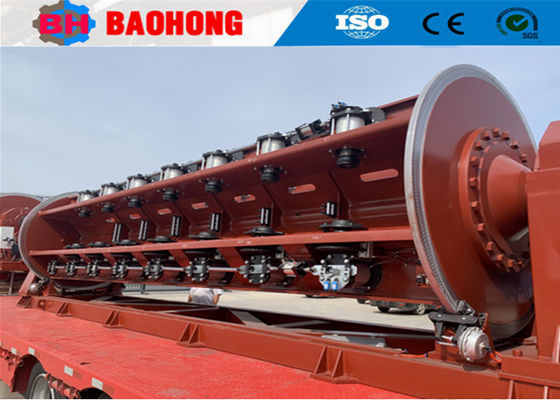

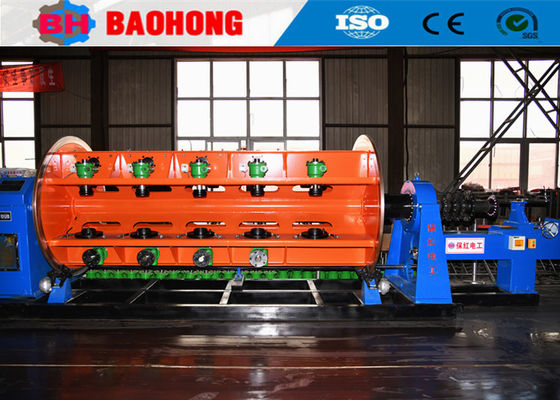

4. صور
5. صور التعبئة
6. المصنع والمقدمة
تأسست شركة Hejian Baohong Electrical Machinery Co.، Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية لمدينة Hejian ، مقاطعة Hebei ، وهي أكبر مصنع محترف لآلة تجديل الأسلاك وآلة التمديد في شمال الصين.
منذ عام 2006 ، بالاعتماد على رعاية ودعم عملائنا ، كرست Baohong Machinery جهودها للبحث والتطوير لآلة تجديل الأسلاك وآلة التمديد وحققت تحسنًا كبيرًا.الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات التجديل الصلبة JLK لتكون معالجة خط التجميع في الصين ، كما طورنا بشكل مستقل خطوط التجديل JGB Bow للتخطي ، وخطوط الكابلات من نوع تخطي CGB Bow و خطوط مد من نوع CLY High speed Cradle.
الآن ، تغطي Hejian Baohong Electrical Machinery Co.، Ltd. مساحة 10000 متر مربع ، ورشة الإنتاج 8000 متر مربع.تضم شركتنا 60 موظفًا ، من بينهم 10 من موظفي البحث والتطوير.تبلغ قيمة الإنتاج السنوي أكثر من 10 ملايين دولار في الوقت الحاضر ، وقد تطورت لتصبح واحدة من أهم مصنعي آلات التجديل في الصين.
