تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المعدات: | AAC ACSR آلة جدل المواد الصلبة الصامتة | مناسبة ل: | تجديل الأسلاك |
|---|---|---|---|
| أحجام البكرة: | 500/630 / 710 | مواد: | أسلاك الفولاذ والنحاس والألمنيوم |
| فترة الضمان: | 1 سنة | رمز النظام المنسق: | 8479400000 |
| الأعلى. قوة السحب: | 30 طن | لون المعدات: | خياري |
| إبراز: | آلة جدل المواد الصلبة الصامتة,آلة جدل المواد الصلبة ACSR,آلة جدل المواد الصلبة 240Sqmm |
||

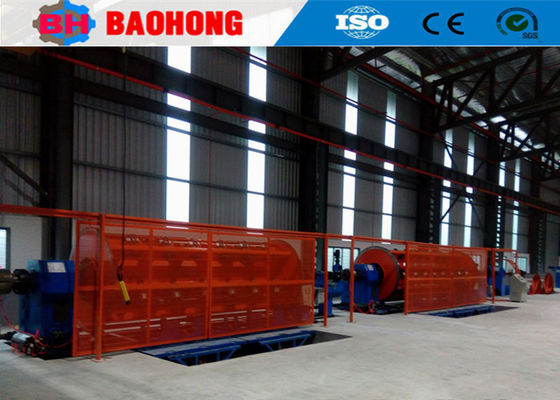

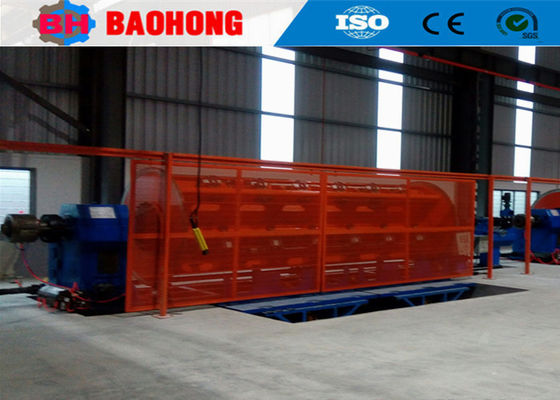

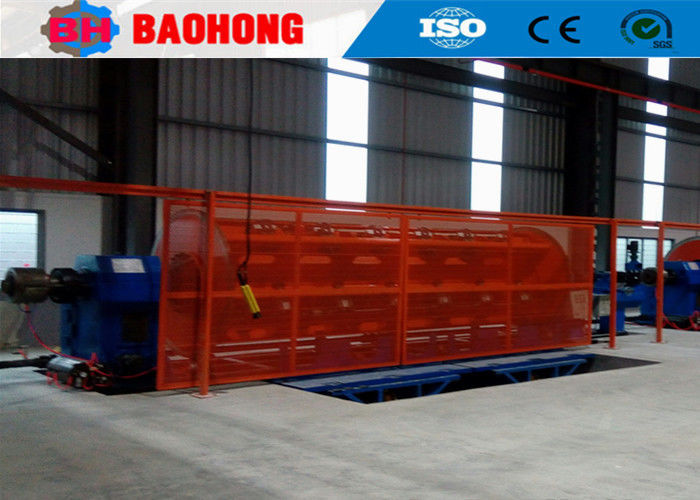

آلة تجديل صلبة AAC ACSR 240 مم مربع مع بكرة 630 مم
1. التطبيق
الآلة مناسبة لتجديل الألومنيوم النحاسي طويل الطول والمقطع، وسبائك الألومنيوم، وأسلاك تقوية فولاذية لكابلات الألومنيوم لإنتاج كابلات الطاقة التالية، والموصلات ذات الشكل القطاعي، والمضغوطة المستديرة.
2. المكون الرئيسي
2.1 سحب 1 مجموعة
2.2 آلة تجديل صلبة لكل بكرة 1 مجموعة
2.3 حامل قالب الضغط والتجميع 1 مجموعة
2.4 آلة شريط متحدة المركز 1 مجموعة
2.5 عداد الأمتار 1 مجموعة
2.6 قنطرة 1 مجموعة
2.7 حامل متحرك 1 مجموعة
2.8 سحب عمودي 1 مجموعة
2.9 خزانة التحكم الكهربائية (الخزانة الرئيسية وخزانة التشغيل) 1 مجموعة لكل منهما
3. الميزات
3.1 نقوم بتخصيص آلة التجديل من النوع الصلب هذه وفقًا لمتطلبات العملاء.
3.2 سيتم تشغيل الهيكل بأكمله على مخرطة أفقية كبيرة.
3.3 البكرات: 500 مم، 630 مم، 710 مم معيار DIN 46397 / معدلة.
3.4 قنطرة بعجلتين مائلة مصممة لحمل ضغط كبير.
3.5 فرامل هوائية من نوع القرص لقفص التجديل.
3.6 مجهزة بوحدة تحكم منطقية قابلة للبرمجة (PLC)، اختيارية.
4. المعلمات الفنية
| الموديل (آلة تجديل صلبة) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر السلك المفرد | نحاس | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم |
| ألومنيوم | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم | |
| الحد الأقصى لقطر الموصل المجدول | φ35-55 مم | φ35-55 مم | φ35-55 مم | |
| خطوة التجديل | قفص تجديل بـ 6 بكرات | 40-719 مم | 51-896 مم | 54-963 مم |
| قفص تجديل بـ 12 بكرة | 40-719 مم | 51-896 مم | 54-963 مم | |
| قفص تجديل بـ 18 بكرة | 44-793 مم | 63-1056 مم | 57-1012 مم | |
| قفص تجديل بـ 24 بكرة | 51-924 مم | 71-1246 مم | 66-1190 مم | |
| قفص تجديل بـ 30 بكرة | 57-1028 مم | 87-1553 مم | 79-1403 مم | |
| سرعة الدوران | قفص تجديل بـ 6 بكرات | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة |
| قفص تجديل بـ 12 بكرة | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة | |
| قفص تجديل بـ 18 بكرة | 208.5 دورة في الدقيقة | 155 دورة في الدقيقة | 142.6 دورة في الدقيقة | |
| قفص تجديل بـ 24 بكرة | 179 دورة في الدقيقة | 130.1 دورة في الدقيقة | 122.3 دورة في الدقيقة | |
| قفص تجديل بـ 30 بكرة | 161.8 دورة في الدقيقة | 115.9 دورة في الدقيقة | 102.7 دورة في الدقيقة | |
| القنطرة | قطر عجلة القنطرة | 2000 مم | 2000 مم | 2000 مم |
| أقصى قوة سحب | 30 طن | 30 طن | 40 طن | |
| جهاز اللف المسبق | الخطوة | 500-2500 مم | 500-2500 مم | 500-2500 مم |
| قوة المحرك | 90-180 كيلو واط | 110-180 كيلو واط | 130-180 كيلو واط | |
| حجم البكرة | 500*375*127 | 630*475*127 | 710*530*127 | |
| بكرة السحب المركزية | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بكرة السحب | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| أقصى سرعة خطية للسحب | 69 متر/دقيقة | 69 متر/دقيقة | 62 متر/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1100 مم | 1100 مم | |
6. صورة التعبئة
7. مقدمة عن مصنعنا وشركتنا
تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية بمدينة Hejian، مقاطعة Hebei، وقد كانت أكبر شركة مصنعة محترفة لآلات تجديل الأسلاك وآلات التمديد في شمال الصين.
منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات تجديل الأسلاك وآلات التمديد وحققت تحسنًا كبيرًا. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات التجديل الصلبة JLK لتصبح خط معالجة متكامل في الصين، كما قمنا بتطوير خطوط تجديل JGB Bow skip بشكل مستقل، وخطوط تجميع CGB Bow skip، وخطوط تمديد CLY High speed Cradle.
الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة إنتاج 8000 متر مربع. تضم شركتنا 60 موظفًا، بما في ذلك 10 موظفين في قسم البحث والتطوير. تبلغ قيمة الإنتاج السنوية أكثر من 10 ملايين دولار في الوقت الحالي، وقد تطورت لتصبح واحدة من أهم الشركات المصنعة لآلات التجديل في الصين.
