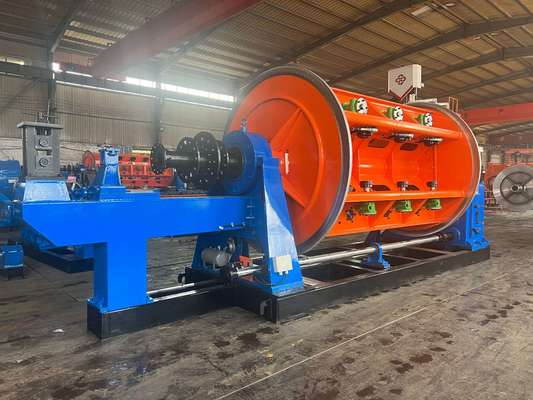

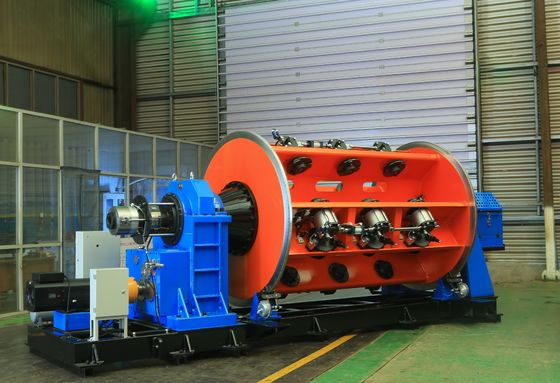

630 12+18 Rigid Stranding Machine For Aluminum Wire

630 12+18 آلة التشنج الصلب للأسلاك الألومنيومية

1التطبيق

تستخدم هذه الآلة بشكل رئيسي للخيوط غير المتعرجة للخيوط الألومنيومية ذات الأساس الفولاذي (ACSR) ذات الشق العرضي الكبير والطول الطويل وموصلي سبائك الألومنيوم.يمكن تطبيقه أيضا على غير التواء الشعيرات وتضخيم الموصلات النحاسية مع جولة، ذات الشكل الخاص، والنواة على شكل قطاع.

2المكون الرئيسي

2.1 Φ1600 منصة الدفع

2.2 #مصعد توجيه السلك

2.3 12B، 18B الشاطئ

2.4 جهاز التجميع للأسلاك

2.5 عداد (ميكانيكي، إلكتروني)

2.6 Φ 1600 قوية كابستان مزدوجة

2.7 Φ 2500 إلتقاط مع عبور

2.8 نظام التحكم الكهربائي

2.9 الغطاء الوقائي المنزلق اليدوي

3الخصائص

3.1 يتم تشغيل الجهاز بأكمله بواسطة المحرك المستقل، ويتم تشغيل كل قسم من أقفاص القفص والكابستان بواسطة محرك سيرفو متزامن مستقل.يتم دفع القفص للدوران من خلال صندوق التروس المخصصة، والتي تبسط الهيكل مقارنة مع الترابط الشعاع الأرضية التقليدية مدفوعة الصلبة نوع strander ويجعل صيانة المعدات أكثر ملاءمة.

3.2 يتبنى التحكم في الماكينة بأكملها نظام تحكم محمول من سلسلة Inovance، ويتم تعيين مختلف معايير عملية الإنتاج من خلال الشاشة اللمسية.كل قسم من القفص والكابستان مدفوعة بواسطة جيانغسو زيما محرك الخدمة، ومحرك السائق هو جهاز محول تردد. لضمان دقة الإرسال ، يستخدم محرك الإرسال رد فعل مكيف الشبكة ،ويعتمد الجهاز بأكمله طريقة اتصال الحافلة لضمان دقة إرسال الإشارةفي الإنتاج الفعليالمستخدمين تعيين معايير العملية مثل مسافة كل قسم من أقسام القفص وسرعة خط الإنتاج على شاشة اللمس وفقا لمواصفات الكابل المطلوبةعند بدء التشغيل، يتم حساب سرعة كل جزء من أجزاء الحركة تلقائيًا بواسطة PLC لضمان مزامنة الآلة بأكملها ودقة مسار الأسلاك الملتوية،وتحقيق تنظيم سرعة بدون خطوات للجهاز بأكملهنظام التحكم الإلكتروني لديه تقنية متقدمة، والتشغيل المريح، والتشغيل الموثوق به.

3.3 يستخدم مبدأ النبض للكشف عن كسر الأسلاك، والذي يمكن أن يحدد بدقة إشارة كسر الأسلاك لأي بكرة في كل قسم من أقسام القفص، مما يضمن دقة الكشف.من خلال العرض على شاشة اللمس، يمكن للمشغل حل المشكلة بسرعة وبدء التشغيل التالي.

3.4 تستخدم الآلة جهاز تحكم قابل للبرمجة من Inovance وقطار الميدان لتوحيد القيادة وتنسيق حالة عمل جميع أجزاء الآلةو يستخدم محول تردد للتحكم في بدء وتشغيل محرك التيار المتردد. تستخدم شاشة اللمس الابتكارية لتحديد وعرض معايير العملية المختلفة. نظام التحكم الإلكتروني متقدم تكنولوجياً وسهل التشغيل وموثوق في التشغيل.

4البيانات التقنية الرئيسية

5صور

6.صورة التعبئة

7مصنعنا و مقدمتنا

تأسست شركة هيبي باوهونغ الآلات الكهربائية المحدودة في 1 أغسطس 2006 ، وتقع في المنطقة الصناعية في بلدة شوا ، مدينة هيبي ، والتي تقع في المركز الثلاثي لبكين ،تيانجين وشيجيازوانغ، الشركة تتمتع بنقل مريح وفيرة من الحديد والصلب من خلال الاعتماد الكامل على المواهب المزايا والقوة التقنية، والشركة تبحث باستمرار وتطوير تكنولوجيات وعمليات جديدة، وتحقيق مستمرة النمو والتطور تدريجياً إلى كيان اقتصادي شامل مع تكنولوجيا التصنيع المتقدمة، والقدرة الإنتاجية القوية، شبكات مبيعات تغطي البلاد بأكملها وخارجها.

وتغطي الشركة مساحة مصنع تبلغ 30,000 متر مربع، مع أكثر من 100 موظف، بما في ذلك 12 مهندس ميكانيكي وكهربائي، ومعدات المعالجة بلغت أكثر من 60 مليون يوان.حاليا، من خلال إدخال معدات المعالجة على نطاق واسع البحث والتطوير وتحسين العمليات، أصبحت الشركة الشركة الوحيدة في الصين التي تنتج قفص JLK وحدات سلسلة آلة الشباك على خط التجميع.
