تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | آلة جدل الأسلاك والكابلات ذات الإطار الصلب | استخدام: | تجديل الأسلاك |
|---|---|---|---|
| طبول: | 500/630/710/720 | مواد التجديل: | النحاس والألمنيوم والصلب |
| العلامة التجارية PLC: | سيمنز | علامة السيارات: | سيمنز |
| آلة الرسم: | حسب طلب العميل | فترة الضمان: | 12 شهراً |
| إبراز: | آلة جدل الإطار الصلب الأوتوماتيكية,آلة جدل بكرة 500 مم,آلة جدل الإطار الصلب 253 دورة في الدقيقة |
||
500 ملم بوبين آلية صلبة الإطار الأسلاك والكابلات المتدلية 253RPM
1التطبيق
تستخدم هذه الآلة أساساً لتقطيع وتكثيف قطاع النحاس أو الألومنيوم أو الموصل الدائري ، وكذلك موصل القطاع قبل الدوامة الخ.تم تصميم الإطار الصلب مع 1+6+12+18+24+30+36 قفص بوبين.البوبين: 500ملم، 630ملم، 710ملم معيار DIN 46397
2المكون الرئيسي
2.1 دفع 1 مجموعة
2.2 12.18B الشبكة الصلبة 1 مجموعة
2.3 عقدة التكثيف والترتيب 1 مجموعة
2.4 آلة التسجيل المركزية 1 مجموعة
2.5 عداد الميتر 1 مجموعة
2.6 كابستان (مع علبة 36 خطوة) 1 مجموعة
2.7 عبارة عن عبارة عن عبارة عن عبارة عن مجموعة واحدة
2.8 نوع العمود 1 مجموعة
2.10 محور ناقل 1 مجموعة
2.11 خزانة التحكم الكهربائية 1 مجموعة لكل واحدة
3الخصائص
3.1 نحن نقوم بتخصيص هذه الآلة من نوع القفص وفقا لمتطلبات العملاء.
3.2 كفاءة عالية وسرعة. أقصى سرعة قفص 253 دورة في الدقيقة. أقصى سرعة خط 62.3 م / دقيقة.
3.3 تحميل المجموعة من المكعبات باستخدام نوع الأرضية الهيدروليكية. محمولات العربة الجانبية اختيارية أيضًا.
3.4 تصميم منحني للكابستان ذو العجلات المزدوجة مناسبة للشحنات الثقيلة.
4المعلمات التقنية
| النموذج (آلة القيادة الصلبة) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر السلك الواحد | النحاس | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم | |
| الحد الأقصى للوقاية من التشويش على الموصل | φ35-55 ملم | φ35-55 ملم | φ35-55 ملم | |
| (بيتش) | 6 قفص البوبلين | 40-719 ملم | 51-896 ملم | 54-963 ملم |
| 12 قفص البوبلين | 40-719 ملم | 51-896 ملم | 54-963 ملم | |
| 18 قفص البوبلين | 44-793 ملم | 63-1056 ملم | 57-1012 ملم | |
| 24 قفص البوبلين | 51-924 ملم | 71-1246 ملم | 66-1190 ملم | |
| 30 قفص البوبلين | 57-1028 ملم | 87-1553 ملم | 79-1403 ملم | |
| سرعة الدوران | 6 قفص البوبلين | 230.6 دورات/دقيقة | 180.1 دورة/دقيقة | 150.6 دورات/دقيقة |
| 12 قفص البوبلين | 230.6 دورات/دقيقة | 180.1 دورة/دقيقة | 150.6 دورات/دقيقة | |
| 18 قفص البوبلين | 208.5 دورة/دقيقة | 155 دورة/دقيقة | 142.6 دورات/دقيقة | |
| 24 قفص البوبلين | 179 دورة/دقيقة | 130.1 دورة/دقيقة | 122.3 دورة/دقيقة | |
| 30 قفص البوبلين | 161.8 دورة/دقيقة | 115.9 دورة/دقيقة | 102.7 دورة/دقيقة | |
| كابستان | قطر عجلة كابستان | 2000 ملم | 2000 ملم | 2000 ملم |
| القوة القصوى للانسحاب | 30 طن | 30 طن | 40 طن | |
| الجهاز المسبق للدوائر | الارتفاع | 500-2500ملم | 500-2500ملم | 500-2500ملم |
| قوة المحرك | 90-180 كيلوواط | 110-180 كيلوواط | 130-180 كيلوواط | |
| حجم البوبين | 500*375*127 | 630*475*127 | 710*530*127 | |
| مركز الدفع بوبين | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| (بوبين) | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| الحد الأقصى للسرعة الخطية للخروج | 69 متر/دقيقة | 69 متر/دقيقة | 62 متر/دقيقة | |
| الارتفاع المركزي | 1000 ملم | 1100 ملم | 1100 ملم | |

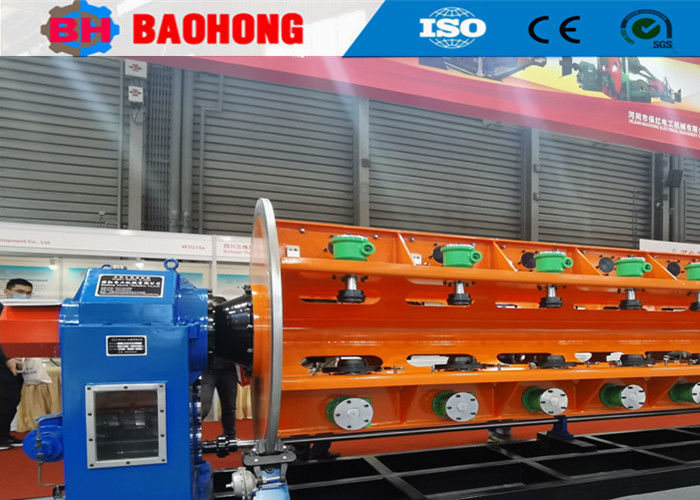

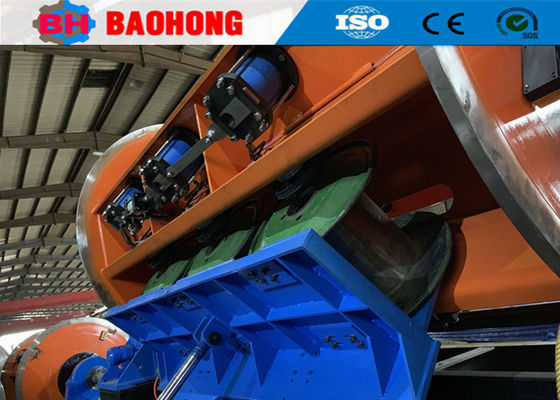

5الصور
6صور التعبئة
7. مصنعنا وشركتنا تعريف
تم تأسيس شركة هيجيان باوهونغ الآلات الكهربائية المحدودة في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية لمدينة هيجيان ، مقاطعة هيبي ،كان أكبر مصنع محترف لآلات سلكية وآلة وضع في شمال الصين.
منذ عام 2006 اعتماداً على رعاية ودعم عملائنالقد كرست ماشينات باوهونغ للبحث والتطوير من آلة سلكية وآلة وضع و قد حققت تحسنا كبيراالآن أصبحنا المصنع الوحيد الذي يمكن تطوير الإنتاج من سلسلة JLK الصلبة محرك القيود لتكون خط التجميع معالجة في الصين،ونحن أيضا قد وضعت بشكل مستقل جي جي بي قوس قفز خطوط الشباك، خطوط الكابلات من نوع CGB Bow skip و CLY High speed Cradle type laying up lines.
الآن ، تشمل شركة هيجيان باوهونغ الآلات الكهربائية المحدودة ، مساحة 10000 متر مربع ، ورشة عمل إنتاج 8000 متر مربع. لدى شركتنا 60 موظفًا ، بما في ذلك 10 موظفين للبحث والتطوير.قيمة الإنتاج السنوي أكثر من 10 ملايين دولار في الوقت الحاضرو قد تطورت لتصبح واحدة من أهم مصنعي آلات التشنج في الصين
