تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المعدات: | 440 فولت كابل صنع آلة الشبكة الصلبة مع الحمل الجانبي أسفل | مادة: | النحاس والألومنيوم |
|---|---|---|---|
| مواصفات البوبين: | 500/630/710/720 | الأعلى. تقطعت بهم السبل OD: | φ35-55 ملم |
| جهاز ما قبل الروح (الملعب): | 500-2500 ملم | فترة الضمان: | 1 سنة |
| بكرة السداد المركزية: | 1600 * 800 * 80 | لون المعدات: | خياري |
| إبراز: | آلة جدل الأسلاك الصلبة,آلة جدل الأسلاك ذات التحميل السفلي,آلة جدل الكابلات الصلبة |
||

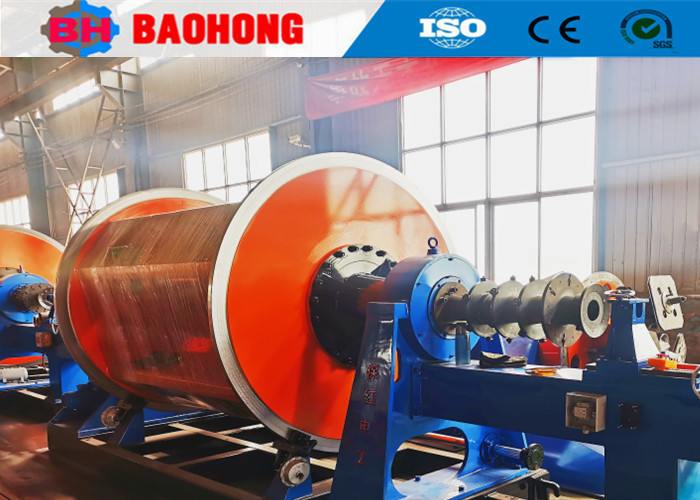

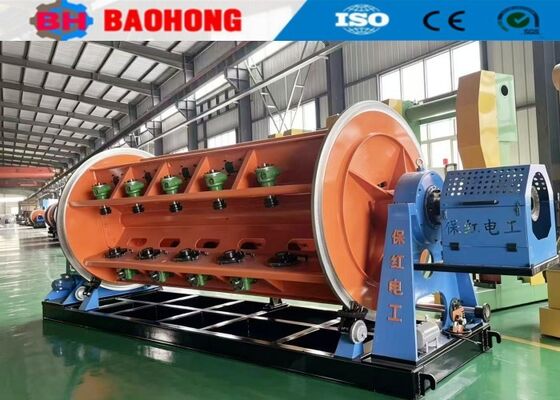

آلة تجديل الكابلات الصلبة بقوة 440 فولت مع تحميل جانبي سفلي
يستخدم في جدل وتكثيف الموصلات المروحية الشكل، وجدل وسحب الموصلات الدائرية، والجدل المسبق والجدل لقلب الموصل. يستخدم بشكل أساسي في نظام الأسلاك المجدولة من النحاس والألمنيوم للموصلات، والموصلات المكبوسة مروحيًا، والموصلات المكبوسة والمسحوبة دائرية، والموصلات المجدولة مسبقًا.
2. الميزات
2.1 جميع الأقفاص، ورؤوس اللف المسبق، ورأس الشريط، والرافعة، وآلة اللف يتم تشغيلها بشكل منفصل.
2.2 يمكن تحميل/تفريغ جميع البكرات بشكل متزامن بواسطة معدات تحميل آلية، مما يقلل وقت التحميل/التفريغ إلى 30 دقيقة كحد أقصى.
2.3 يتم تحقيق شد ثابت للبكرة بواسطة صمام إلكتروني هوائي ويتم استشعار دوران البكرة الفردية إلكترونيًا للحفاظ على شد ثابت بواسطة نظام تحكم بمحرك إيجابي أو معدات ميكانيكية سلبية.
2.4 تتوفر أحجام بكرات متعددة (500، 630، 710، إلخ).
2.5 مضيفات متعددة بأعداد أقفاص متعددة (6، 12، 18، 24، 30) اختيارية.
3. نظام النقل والتحكم الكهربائي
3.1 مصدر الطاقة: حسب متطلبات العميل
3.2 درجة الحرارة المحيطة: ≤40 درجة مئوية
3.3 يتم تشغيل المحرك الرئيسي بواسطة محرك تيار متردد متغير التردد ويتم التحكم فيه بواسطة عاكس.
3.4 العاكس:
3.5 المكونات الكهربائية الرئيسية منخفضة الجهد:
3.6 المحرك:
3.7 وحدة التحكم المنطقية القابلة للبرمجة (PLC)، شاشة اللمس
4. البيانات الفنية الرئيسية
| الموديل (آلة تجديل صلبة) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر السلك المفرد | نحاس | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم |
| ألمنيوم | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم | |
| الحد الأقصى لقطر الموصل المجدول | φ35-55 مم | φ35-55 مم | φ35-55 مم | |
| خطوة التجديل | قفص تجديل بـ 6 بكرات | 40-719 مم | 51-896 مم | 54-963 مم |
| قفص تجديل بـ 12 بكرة | 40-719 مم | 51-896 مم | 54-963 مم | |
| قفص تجديل بـ 18 بكرة | 44-793 مم | 63-1056 مم | 57-1012 مم | |
| قفص تجديل بـ 24 بكرة | 51-924 مم | 71-1246 مم | 66-1190 مم | |
| قفص تجديل بـ 30 بكرة | 57-1028 مم | 87-1553 مم | 79-1403 مم | |
| سرعة الدوران | قفص تجديل بـ 6 بكرات | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة |
| قفص تجديل بـ 12 بكرة | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة | |
| قفص تجديل بـ 18 بكرة | 208.5 دورة في الدقيقة | 155 دورة في الدقيقة | 142.6 دورة في الدقيقة | |
| قفص تجديل بـ 24 بكرة | 179 دورة في الدقيقة | 130.1 دورة في الدقيقة | 122.3 دورة في الدقيقة | |
| قفص تجديل بـ 30 بكرة | 161.8 دورة في الدقيقة | 115.9 دورة في الدقيقة | 102.7 دورة في الدقيقة | |
| الرافعة | قطر عجلة الرافعة | 2000 مم | 2000 مم | 2000 مم |
| قوة السحب القصوى | 30 طن | 30 طن | 40 طن | |
| جهاز اللف المسبق | الخطوة | 500-2500 مم | 500-2500 مم | 500-2500 مم |
| قوة المحرك | 90-180 كيلو واط | 110-180 كيلو واط | 130-180 كيلو واط | |
| حجم البكرة | 500*375*127 | 630*475*127 | 710*530*127 | |
| بكرة التغذية المركزية | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بكرة اللف | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| الحد الأقصى لسرعة السحب الخطية | 69 متر/دقيقة | 69 متر/دقيقة | 62 متر/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1100 مم | 1100 مم | |
5. الصور
6. صورة التعبئة
7. مصنعنا وتعريف
تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية بمدينة Hejian، مقاطعة Hebei، وقد كانت أكبر شركة مصنعة محترفة لآلات تجديل الأسلاك وآلات التجميع في شمال الصين.
منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات تجديل الأسلاك وآلات التجميع وحققت تحسنًا كبيرًا. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات التجديل الصلبة JLK لتكون عملية خط تجميع في الصين، كما قمنا بتطوير خطوط تجديل JGB Bow skip بشكل مستقل، وخطوط تجميع CGB Bow skip type، وخطوط تجميع CLY High speed Cradle type.
الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة إنتاج 8000 متر مربع. تضم شركتنا 60 موظفًا، بما في ذلك 10 موظفين في قسم البحث والتطوير. تبلغ قيمة الإنتاج السنوية أكثر من 10 ملايين دولار في الوقت الحالي، وقد تطورت لتصبح واحدة من أهم الشركات المصنعة لآلات التجديل في الصين.
