تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | Coiler الذكي الكامل التلقائي JLK-630/1+6+12+18+24 مع محرك محرك منفصل | مادة: | الأسلاك النحاسية والألمنيوم والصلب |
|---|---|---|---|
| الاستخدام: | تقطعت بهم السبل | Max. الأعلى. stranded conductor OD موصل تقطعت بهم السبل OD: | φ45 ملم |
| شكل: | شكل الآلة الأوتوماتيكي | ماكس هول أوف فورس: | 15T |
| لون: | متطلبات العميل | ضمان: | 12 شهرا |
آلة التكويم الذكية الأوتوماتيكية بالكامل JLK-630/1+6+12+18+24 مع محرك منفصل
1. التطبيق
تُستخدم هذه الآلة بشكل أساسي لإنتاج الأسلاك الفولاذية ذات المقطع العرضي الكبير والطول الكبير والأسلاك النحاسية والألومنيوم و
موصلات سبائك الألومنيوم بدون جدل خلفي؛ يمكن استخدامه أيضًا للالتواء غير الخلفي والتجميع الخاص بـ
القلوب الموصلة المستديرة وذات الأشكال الخاصة والقطاعية.
2. المعلمات الفنية الرئيسية
| الموديل (آلة التجديل الصلبة) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| قطر السلك الواحد | نحاس | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم |
| ألومنيوم | φ1.8-5 مم | φ1.8-5 مم | φ1.8-5 مم | |
| الحد الأقصى لقطر الموصل المجدول | φ15 مم | φ25 مم | φ45 مم | |
| درجة التجديل | قفص تجديل بـ 6 بكرات | 60-500 مم | 60-500 مم | 60-500 مم |
| قفص تجديل بـ 12 بكرة | 75-560 مم | 75-560 مم | ||
| قفص تجديل بـ 18 بكرة | 92-680 مم | |||
| قفص تجديل بـ 24 بكرة | 108-790 مم | |||
| سرعة الدوران | قفص تجديل بـ 6 بكرات | 258 لفة/دقيقة | 258 لفة/دقيقة | 258 لفة/دقيقة |
| قفص تجديل بـ 12 بكرة | 236 لفة/دقيقة | 236 لفة/دقيقة | ||
| قفص تجديل بـ 18 بكرة | 202 لفة/دقيقة | |||
| قفص تجديل بـ 24 بكرة | 176 لفة/دقيقة | |||
| الونش | قطر عجلة الونش | 1250 مم | 1600 مم | 2000 مم |
| الحد الأقصى لقوة السحب | 8 طن | 10 طن | 15 طن | |
| حجم البكرة | PND630 | PND630 | PND630 | |
| بكرة التغذية المركزية | PND630 | PND630 | PND630 | |
| بكرة السحب | 1800 مم | 2500 مم | 2500 مم | |
| الحد الأقصى لسرعة السحب الخطية | 35 م/دقيقة | 40 م/دقيقة | 50 م/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1100 مم | 1100 مم | |
3. الميزات الرئيسية 3.1 يتم تشغيل الجهاز بأكمله بواسطة محرك مستقل، ويتم تشغيل كل قسم من القفص والونش بواسطة محرك سيرفو متزامن دائم المغناطيس
منفصل. يتم تشغيل القفص للدوران من خلال علبة تروس مخصصة، مما يبسط الهيكل مقارنةً بالنوع الصلب التقليدي الذي يعمل بالربط الأرضي
ويجعل صيانة المعدات أكثر ملاءمة.
3.2 يعتمد التحكم في الجهاز بأكمله سلسلة Inovance PLC، ويتم تعيين معلمات عملية الإنتاج المختلفة من خلال شاشة اللمس.
يتم تشغيل كل قسم من القفص والونش بواسطة محرك سيرفو Jiangsu Zhima، ومحرك المحرك هو جهاز محول التردد. لضمان
دقة الإرسال، يعتمد محرك الإرسال مشفر الشبكة، ويعتمد الجهاز بأكمله طريقة اتصال الحافلات لـ
ضمان دقة إرسال الإشارة. في الإنتاج الفعلي، يقوم المستخدمون بتعيين معلمات العملية مثل درجة كل قسم من القفص و
سرعة خط الإنتاج على شاشة اللمس وفقًا لمواصفات الكابل المطلوبة. عند بدء التشغيل، يتم حساب سرعة كل إرسال
جزء تلقائيًا بواسطة PLC لضمان تزامن الجهاز بأكمله ودقة درجة السلك الملتوي، و
لتحقيق تنظيم السرعة بدون خطوات للجهاز بأكمله. يتميز نظام التحكم الإلكتروني بتقنية متقدمة وتشغيل مريح و
تشغيل موثوق.
3.3 يتم استخدام مبدأ النبض للكشف عن كسر الأسلاك، والذي يمكنه تحديد إشارة كسر الأسلاك بدقة لأي بكرة في كل قسم من
القفص، مما يضمن دقة الكشف. من خلال العرض على شاشة اللمس، يمكن للمشغل حل المشكلة بسرعة وبدء التشغيل التالي
أعلى.
3.4 تستخدم الآلة وحدة تحكم قابلة للبرمجة Inovance وحافلة ميدانية لأمر وتنسيق موحدين لحالة عمل جميع أجزاء
الآلة، وتستخدم محول التردد للتحكم في بدء وتشغيل محرك التيار المتردد. تُستخدم شاشة اللمس Inovance لتعيين وعرض
معلمات العملية المختلفة. نظام التحكم الإلكتروني متقدم تقنيًا وسهل التشغيل وموثوق به في التشغيل.
3.5 يعتمد التحكم الميكانيكي والكهربائي لهذا الهيكل حاليًا على عملية التحميل والتفريغ الأوتوماتيكية بالكامل الأكثر تقدمًا في
الصين، مما يحسن بشكل كبير كفاءة عمل تحميل وتفريغ الملف!
4. المكونات الرئيسية
4.1 حامل التغذية Φ630
4.2 # نوع حامل توجيه الأسلاك
4.3 6B، 12B، 18B، 24B آلة التجديل
4.4 يموت تجميع الأسلاك وجهاز التجميع
4.5 عداد أفقي (ميكانيكي، إلكتروني)
4.6 Φ 2000 ونش مزدوج قوي
4.7 حامل سحب وتغذية علوي مثبت على شكل Φ2500
4.8 نظام التحكم الكهربائي
4.9 نظام الحماية الأمنية
4.10 نظام تحميل الملف الأفقي المثبت على الجانب

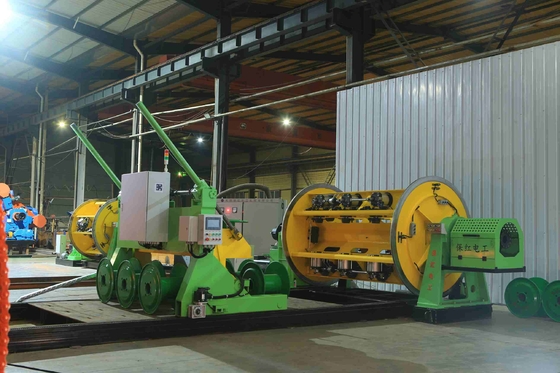

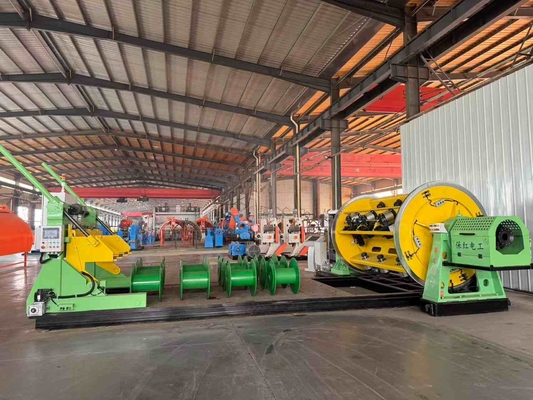

5. الصور
6. صور التعبئة7. مقدمة عن المصنع والشركة
تأسست شركة Hebei Baohong Electrical Machinery Co., Ltd. في 1 أغسطس 2006. تقع في المنطقة الصناعية لبلدة Shawa، مدينة Hebei،
التي تقع في المركز المثلثي لبكين وتيانجين وشيجياتشوانغ، تتمتع الشركة بمواصلات مريحة ووفرة من الحديد والفولاذ
الموارد. بدءًا من إنتاج منتجات سلسلة آلات التجديل، خضعت لتطوير لمدة 18 عامًا. من خلال الاعتماد الكامل على المواهب
المزايا والقوة التقنية، تبحث الشركة باستمرار وتطور تقنيات وعمليات جديدة، وتحقق استقرارًا
النمو والتطور تدريجيًا إلى كيان اقتصادي شامل يتمتع بتكنولوجيا تصنيع متقدمة وقدرة إنتاجية قوية و
شبكات المبيعات التي تغطي جميع أنحاء البلاد والخارج.
تغطي الشركة مساحة مصنع تبلغ 30000 متر مربع، ويعمل بها أكثر من 100 موظف، بما في ذلك 12 مهندسًا ميكانيكيًا وكهربائيًا،
وتبلغ قيمة معدات المعالجة الإجمالية أكثر من 60 مليون يوان. حاليًا، من خلال إدخال معدات معالجة واسعة النطاق و
البحث والتطوير وتحسين العمليات، أصبحت الشركة المصنع الوحيد في الصين الذي ينتج JLK قفص
وحدات سلسلة آلات التجديل على خط التجميع.
