| اسم المنتج: | 630 آلة تقطعية من النوع الصلب للألومنيوم والأسلاك النحاسية | يكتب: | جلك-630 |
|---|---|---|---|
| وظيفة: | تقطعت بهم السبل | مادة: | النحاس والألومنيوم والصلب ، إلخ. |
| الملعب الذين تقطعت بهم السبل: | خطوة أقل قابل للتعديل | فترة الضمان: | 12 شهرا |
| لون الطلاء: | حسب الطلب | الأعلى. تقطعت بهم السبل OD: | 15-55MM |
| إبراز: | 630 آلة تجديل صلبة,أسلاك النحاس من الألومنيوم,آلة جدل من النوع الصلب |
||
آلة تجديل صلبة 630 للطائرات النحاسية والألمنيوم
1. التطبيق
تُستخدم هذه الآلة بشكل أساسي في التجديل غير الملتوي للأسلاك الفولاذية ذات المقطع العرضي الكبير والطول الطويل (ACSR) والموصلات المصنوعة من سبائك الألومنيوم. يمكن تطبيقها أيضًا على التجديل غير الملتوي والضغط للموصلات النحاسية ذات النوى الدائرية، والشكل الخاص، والشكل القطاعي.
2. المكون الرئيسي
2.1 حامل تغذية Φ630 مجموعة واحدة
2.2 حامل توجيه الأسلاك من النوع # مجموعة واحدة
2.3 آلة تجديل 6B، 12B، 18B 3 مجموعات
2.4 قالب تجميع الأسلاك وجهاز الضغط 3 مجموعات
2.5 عداد الأمتار (ميكانيكي، إلكتروني) مجموعة واحدة
2.6 بكرة سحب مزدوجة قوية Φ 2000 مجموعة واحدة
2.7 بكرة سحب عمودية Φ 2500 مع حركة انتقالية مجموعة واحدة
2.8 نظام التحكم الكهربائي مجموعة واحدة
2.9 نظام الحماية والسلامة 4 مجموعات
3. الميزات
3.1 يتم تشغيل الآلة بأكملها بواسطة محرك مستقل، ويتم تشغيل كل قسم من القفص وبكرة السحب بواسطة محرك سيرفو متزامن مغناطيسي دائم منفصل. يتم تشغيل القفص للدوران من خلال علبة تروس مخصصة، مما يبسط الهيكل مقارنة بآلات التجديل الصلبة التقليدية التي تعمل بربطة عمود أرضي ويجعل صيانة المعدات أكثر ملاءمة.
3.2 يعتمد التحكم في الآلة بأكملها على وحدة تحكم منطقية قابلة للبرمجة من سلسلة Inovance، ويتم تعيين معلمات عملية الإنتاج المختلفة من خلال شاشة اللمس. يتم تشغيل كل قسم من القفص وبكرة السحب بواسطة محرك سيرفو Jiangsu Zhima، وجهاز تشغيل المحرك هو جهاز محول تردد. لضمان دقة النقل، يعتمد محرك النقل على تغذية راجعة من مشفر شبكي، وتعتمد الآلة بأكملها على طريقة اتصال الناقل لضمان دقة نقل الإشارة. في الإنتاج الفعلي، يقوم المستخدمون بتعيين معلمات العملية مثل خطوة كل قسم من القفص وسرعة خط الإنتاج على شاشة اللمس وفقًا لمواصفات الكابل المطلوبة. عند بدء التشغيل، يتم حساب سرعة كل جزء ناقل تلقائيًا بواسطة وحدة التحكم المنطقية القابلة للبرمجة لضمان تزامن الآلة بأكملها ودقة خطوة السلك الملتوي، ولتحقيق تنظيم سرعة لا نهائي للآلة بأكملها. يتميز نظام التحكم الإلكتروني بتقنية متقدمة وتشغيل مريح وتشغيل موثوق.
3.3 تُستخدم مبدأ النبض للكشف عن انقطاع الأسلاك، والذي يمكنه تحديد إشارة انقطاع الأسلاك بدقة لأي بكرة في كل قسم من القفص، مما يضمن دقة الكشف. من خلال العرض على شاشة اللمس، يمكن للمشغل حل المشكلة بسرعة وبدء التشغيل التالي.
3.4 تستخدم الآلة وحدة تحكم قابلة للبرمجة من Inovance PLC وناقل ميداني للقيادة الموحدة وتنسيق حالة العمل لجميع أجزاء الآلة، وتستخدم محول تردد للتحكم في بدء وتشغيل المحرك المتردد. تُستخدم شاشة لمس Inovance لتعيين وعرض معلمات العملية المختلفة. يتميز نظام التحكم الإلكتروني بتقنية متقدمة وسهولة التشغيل وموثوقية التشغيل.
4. المعلمات الفنية الرئيسية
| الموديل (آلة تجديل صلبة) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| قطر السلك المفرد | نحاس | 1.5-5 مم | 1.5-5 مم | 1.5-5 مم |
| ألومنيوم | 1.8-5 مم | 1.8-5 مم | 1.8-5 مم | |
| الحد الأقصى لقطر الموصل المجدول | 15 مم | 25 مم | 45 مم | |
| خطوة التجديل | قفص تجديل 6 بكرات | 60-500 مم | 60-500 مم | 60-500 مم |
| قفص تجديل 12 بكرة | 75-560 مم | 75-560 مم | ||
| قفص تجديل 18 بكرة | 92-680 مم | |||
| قفص تجديل 24 بكرة | 108-790 مم | |||
| سرعة الدوران | قفص تجديل 6 بكرات | 258 دورة في الدقيقة | 258 دورة في الدقيقة | 258 دورة في الدقيقة |
| قفص تجديل 12 بكرة | 236 دورة في الدقيقة | 236 دورة في الدقيقة | ||
| قفص تجديل 18 بكرة | 202 دورة في الدقيقة | |||
| قفص تجديل 24 بكرة | 176 دورة في الدقيقة | |||
| بكرة السحب | قطر عجلة السحب | 1250 مم | 1600 مم | 2000 مم |
| الحد الأقصى لقوة السحب | 8 طن | 10 طن | 15 طن | |
| بكرة | PND630 | PND630 | PND630 | |
| بكرة تغذية مركزية | PND630 | PND630 | PND630 | |
| بكرة سحب | 1800 مم | 2500 مم | 2500 مم | |
| الحد الأقصى لسرعة السحب الخطية | 35 متر/دقيقة | 40 متر/دقيقة | 50 متر/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1100 مم | 1100 مم | |

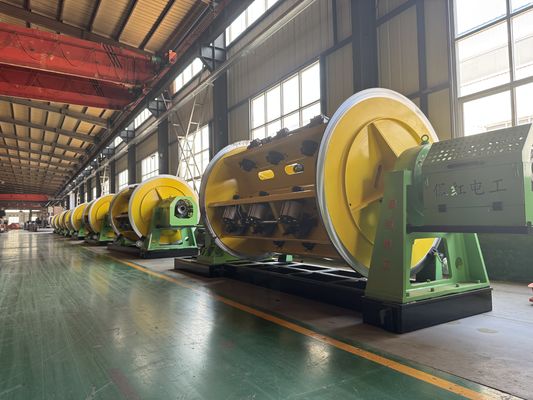

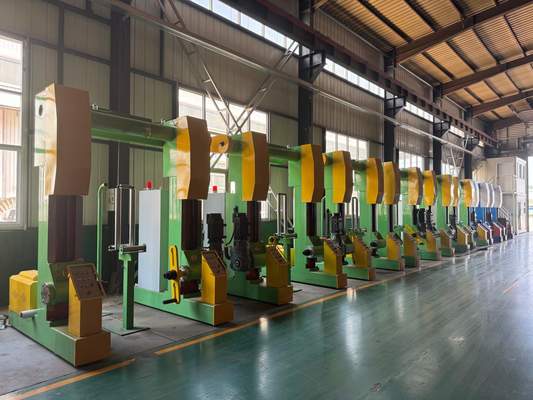

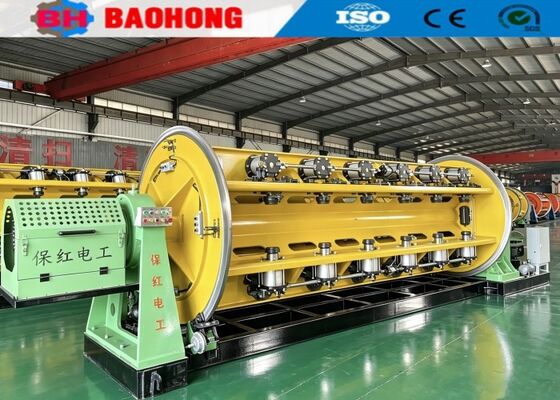

5.صور
6. صورة التعبئة
7. مقدمة عن مصنعنا وشركتنا
تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية بمدينة Hejian، مقاطعة Hebei، وكانت أكبر مصنع متخصص لآلات تجديل الأسلاك وآلات التجميع في شمال الصين.
منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات تجديل الأسلاك وآلات التجميع وحققت تحسنًا كبيرًا. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات التجديل الصلبة JLK لتكون خط معالجة تجميعي في الصين، كما قمنا بتطوير خطوط تجديل JGB Bow skip بشكل مستقل، وخطوط تجميع CGB Bow skip، وخطوط تجميع CLY عالية السرعة من نوع Cradle.
الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة إنتاج 8000 متر مربع. تضم شركتنا 60 موظفًا، منهم 10 موظفين في قسم البحث والتطوير. تبلغ قيمة الإنتاج السنوية أكثر من 10 ملايين دولار في الوقت الحالي، وقد تطورت لتصبح واحدة من أهم الشركات المصنعة لآلات التجديل في الصين.
