آلة التجديل من النوع الصلب المزودة بالتحميل التلقائي: ضرورية لصنع الكابلات

1. التطبيق

تُستخدم هذه الآلة بشكل أساسي لتجديل الأسلاك غير الملتوية ذات المقاطع العرضية الكبيرة والطول الطويل من أسلاك الألمنيوم ذات القلب الفولاذي (ACSR) ووصلات سبائك الألومنيوم. يمكن أيضًا تطبيقها على تجديل وضغط الموصلات النحاسية غير الملتوية ذات النواة المستديرة والشكل الخاص والقطاعي.

2. المكون الرئيسي

2.1 حامل التغذية Φ630

2.2 حامل توجيه الأسلاك من النوع #

2.3 آلة تجديل 6B، 12B

2.4 قالب تجميع الأسلاك وجهاز الضغط

2.5 عداد الأمتار (ميكانيكي، إلكتروني)

2.6 Φ 1600 كابستان مزدوج قوي

2.7 Φ 1800 نوع عمود السحب مع العبور

2.8 نظام التحكم الكهربائي

2.9 غطاء واقي منزلق يدوي

3. الميزات

3.1 يتم تشغيل الآلة بأكملها بواسطة محرك مستقل، ويتم تشغيل كل قسم من القفص والكابستان بواسطة محرك مؤازر متزامن مغناطيسي دائم منفصل. يتم تشغيل القفص للدوران من خلال علبة تروس مخصصة، مما يبسط الهيكل مقارنة بآلة التجديل التقليدية من النوع الصلب التي تعمل بوصلة العمود الأرضي ويجعل صيانة المعدات أكثر ملاءمة.

3.2 يعتمد التحكم في الآلة بأكملها سلسلة Inovance PLC، ويتم تعيين معلمات عملية الإنتاج المختلفة من خلال شاشة اللمس. يتم تشغيل كل قسم من القفص والكابستان بواسطة محرك مؤازر Jiangsu Zhima، ومحرك المحرك هو جهاز محول التردد. لضمان دقة الإرسال، يعتمد محرك الإرسال مشفر الشبكة، وتعتمد الآلة بأكملها طريقة اتصال الحافلات لضمان دقة إرسال الإشارة. في الإنتاج الفعلي، يقوم المستخدمون بتعيين معلمات العملية مثل درجة كل قسم من القفص وسرعة خط الإنتاج على شاشة اللمس وفقًا لمواصفات الكابلات المطلوبة. عند بدء التشغيل، يتم حساب سرعة كل جزء من أجزاء الإرسال تلقائيًا بواسطة PLC لضمان تزامن الآلة بأكملها ودقة درجة السلك الملتوي، وتحقيق تنظيم السرعة بدون خطوات للآلة بأكملها. يتمتع نظام التحكم الإلكتروني بتقنية متقدمة وتشغيل مريح وتشغيل موثوق به.

3.3 يتم استخدام مبدأ النبض للكشف عن كسر الأسلاك، والذي يمكنه تحديد إشارة كسر الأسلاك بدقة لأي بكرة في كل قسم من القفص، مما يضمن دقة الكشف. من خلال العرض على شاشة اللمس، يمكن للمشغل حل المشكلة بسرعة وبدء التشغيل التالي.

3.4 تستخدم الآلة وحدة تحكم قابلة للبرمجة Inovance وحافلة ميدانية لإصدار الأوامر وتنسيق حالة عمل جميع أجزاء الآلة، وتستخدم محول التردد للتحكم في بدء وتشغيل محرك التيار المتردد. تُستخدم شاشة اللمس Inovance لتعيين وعرض معلمات العملية المختلفة. نظام التحكم الإلكتروني متقدم من الناحية التكنولوجية وسهل التشغيل وموثوق به في التشغيل.

4.المعلمات الفنية الرئيسية

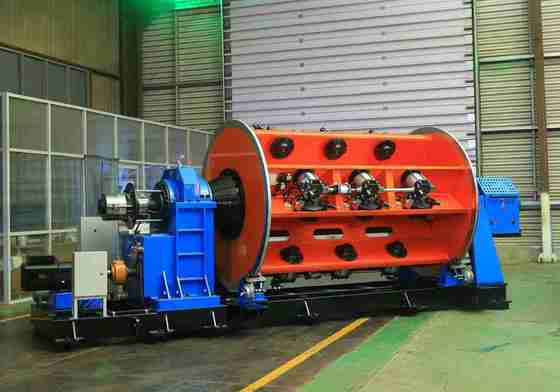

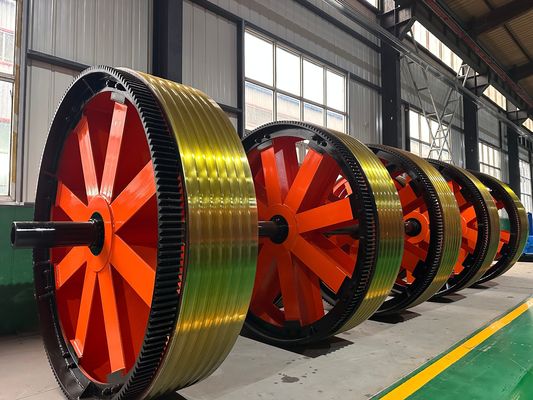

5.الصور

6.صورة التعبئة

7.مصنعنا ومقدمة

تأسست شركة Hebei Baohong Electrical Machinery Co., Ltd. في 1 أغسطس 2006. تقع في المنطقة الصناعية لبلدة Shawa، مدينة Hebei، والتي تقع في المركز المثلثي لبكين وتيانجين وشيجياتشوانغ، تتمتع الشركة بمواصلات مريحة ووفرة من الحديد والصلب الموارد. بدءًا من إنتاج منتجات سلسلة آلات التجديل، خضعت لتطوير لمدة 18 عامًا.

من خلال الاعتماد الكامل على مزايا المواهب والقوة التقنية، تقوم الشركة باستمرار بالبحث والتطوير في التقنيات والعمليات الجديدة، وتحقيق نمو مطرد والتطور تدريجياً إلى كيان اقتصادي شامل يتمتع بتكنولوجيا تصنيع متقدمة وقدرة إنتاجية قوية و شبكات مبيعات تغطي جميع أنحاء البلاد والخارج.

تغطي الشركة مساحة مصنع تبلغ 30000 متر مربع، ويعمل بها أكثر من 100 موظف، بما في ذلك 12 مهندسًا ميكانيكيًا وكهربائيًا، ويبلغ إجمالي معدات المعالجة أكثر من 60 مليون يوان. حاليًا، من خلال إدخال معدات معالجة واسعة النطاق و البحث والتطوير وتحسين العمليات، أصبحت الشركة هي الشركة المصنعة الوحيدة في الصين التي تنتج JLK قفص وحدات سلسلة آلات التجديل على خط التجميع.
