| اسم المعدات: | آلة جدل الأسلاك من النوع الصلب PLC | طلب: | تجديل الأسلاك |
|---|---|---|---|
| مادة الأسلاك: | النحاس والألومنيوم والصلب ، إلخ. | الأعلى. موصل الذين تقطعت بهم السبل OD: | φ35-55 ملم |
| تحمل العلامة التجارية: | NSK | لون المعدات: | خياري |
| إبراز: | آلة جدل إطار الألمنيوم الصلب,آلة جدل الإطار الصلب 55 مم,آلة جدل الأسلاك النحاسية |
||

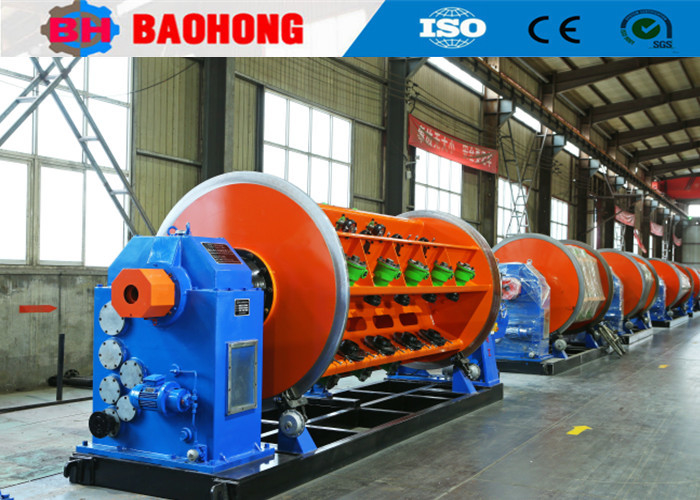

آلة تجديل الإطار الصلب ذات نوعية جيدة لأسلاك الألمنيوم والنحاس
1. التطبيق
تستخدم هذه الآلة بشكل أساسي في تجديل الموصلات ذات الشكل أو الدائري من الألومنيوم والنحاس وACSR، والضغط، والرسم، ومعالجة التشكيل أحادي النواة.
2. المكون
الدفع المركزي، قفص التجديل، حامل التجميع، الحامل المدمج، جهاز السحب، جهاز السحب والاجتياز، نظام التحكم الكهربائي، ونظام النقل.
3. المعلمات التقنية
| النموذج (آلة التجديل الصلبة) | جلك-500 | جلك-630 | جلك-710/720 | |
| قطر سلك واحد | نحاس | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم | |
| الحد الأقصى للموصل الذين تقطعت بهم السبل OD | φ35-55 ملم | φ35-55 ملم | φ35-55 ملم | |
| الملعب الذين تقطعت بهم السبل | 6 بكرات تقطعت بهم السبل قفص | 40-719 ملم | 51-896 ملم | 54-963 ملم |
| 12 قفص مجدول للبكرة | 40-719 ملم | 51-896 ملم | 54-963 ملم | |
| 18 بكرة تقطعت بهم السبل قفص | 44-793 ملم | 63-1056 ملم | 57-1012 ملم | |
| 24 بكرة تقطعت بهم السبل قفص | 51-924 ملم | 71-1246 ملم | 66-1190 ملم | |
| 30 بكرة تقطعت بهم السبل قفص | 57-1028 ملم | 87-1553 ملم | 79-1403 ملم | |
| سرعة الدوران | 6 بكرات تقطعت بهم السبل قفص | 230.6 ص / دقيقة | 180.1 ص / دقيقة | 150.6 دورة/دقيقة |
| 12 قفص مجدول للبكرة | 230.6 ص / دقيقة | 180.1 ص / دقيقة | 150.6 دورة/دقيقة | |
| 18 بكرة تقطعت بهم السبل قفص | 208.5 دورة/دقيقة | 155 ص / دقيقة | 142.6 دورة/دقيقة | |
| 24 بكرة تقطعت بهم السبل قفص | 179 ص / دقيقة | 130.1 ص / دقيقة | 122.3 ص / دقيقة | |
| 30 بكرة تقطعت بهم السبل قفص | 161.8 دورة/دقيقة | 115.9 ص / دقيقة | 102.7 دورة/دقيقة | |
| كابستان | قطر عجلة كابستان | 2000 ملم | 2000 ملم | 2000 ملم |
| الحد الأقصى لقوة السحب | 30 ت | 30 ت | 40 ت | |
| جهاز ما قبل الحلزوني | يقذف | 500-2500 ملم | 500-2500 ملم | 500-2500 ملم |
| قوة المحرك | 90-180 كيلو واط | 110-180 كيلو واط | 130-180 كيلو واط | |
| حجم البكرة | 500*375*127 | 630*475*127 | 710*530*127 | |
| مركز دفع المكافأة | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بكرة التناول | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| أقصى سرعة خطية للسحب | 69 م/دقيقة | 69 م/دقيقة | 62 م/دقيقة | |
| الارتفاع المركزي | 1000 ملم | 1100 ملم | 1100 ملم | |
4. البيانات الفنية المرفقة للمعدات
4.1. رسم التخطيط 1 مجموعة
4.2.رسم الأساس 1 مجموعة
4.3. رسم خط أنابيب هوائي 1 مجموعة
4.4. الرسم التخطيطي لآلية النقل 1 مجموعة
4.5. رسم نظام النقل 1 مجموعة
4.6. رسم التشحيم 1 مجموعة
4.7. رسم الأنابيب الكهربائية 1 مجموعة
4.8. قائمة الأسلاك الكهربائية 1 مجموعة
4.9. رسم خطوط الأنابيب الكهربائية 1 مجموعة
4.10. دليل التشغيل والصيانة 1 مجموعة
4.11. دليل تشغيل محول التردد 1 مجموعة
5. الصورة
6. صورة التعبئة
7. مقدمة المصنع والشركة
تأسست شركة Hejian Baohong للآلات الكهربائية المحدودة في عام 2006. وتقع شركتنا في منطقة التنمية الاقتصادية لمدينة Hejian، مقاطعة Hebei، وهي أكبر شركة مصنعة محترفة لآلة تجديل الأسلاك وآلة تمديد الأسلاك في شمال الصين.
منذ عام 2006، بالإعتماد على رعاية ودعم عملائنا، كرست شركة Baohong Machinery جهودها للبحث والتطوير لآلة جدل الأسلاك وآلة مد الأسلاك وقد حققت تحسنًا كبيرًا. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات الجدل الصلبة JLK لتكون خط تجميع للمعالجة في الصين، كما طورنا بشكل مستقل خطوط تجديل التخطي JGB Bow، خطوط الكابلات من النوع التخطي CGB Bow وخطوط التمديد من نوع المهد عالي السرعة CLY.
الآن، شركة Hejian Baohong Electrical Machinery Co., Ltd.، تغطي مساحة 10000 متر مربع، ورشة الإنتاج 8000 متر مربع. شركتنا لديها 60 موظفا، بما في ذلك 10 موظفين للبحث والتطوير. تبلغ قيمة الإنتاج السنوي أكثر من 10 ملايين دولار في الوقت الحاضر، وتطورت لتصبح واحدة من أهم الشركات المصنعة لآلات التجديل في الصين.
