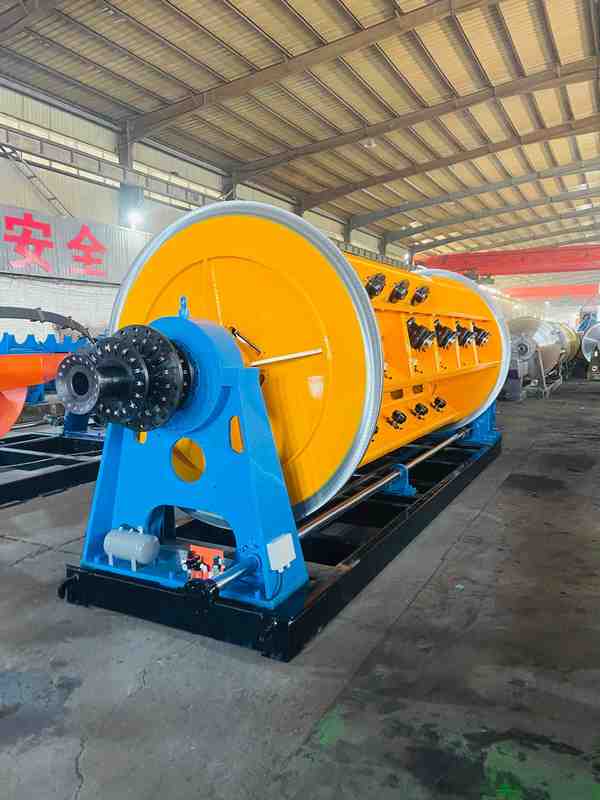

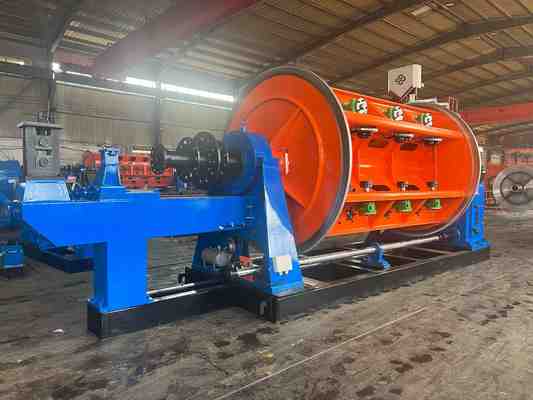

Aluminium Wire Stranding Equipment – Rigid Frame Design

معدات ربط أسلاك الألومنيوم ‬ تصميم الإطار الصلب

1التطبيق

تستخدم هذه الآلة بشكل رئيسي للخيوط غير المتعرجة للخيوط الألومنيومية ذات الأساس الفولاذي (ACSR) ذات الشق العرضي الكبير والطول الطويل وموصلي سبائك الألومنيوم.يمكن تطبيقه أيضا على غير التواء الشعيرات وتضخيم الموصلات النحاسية مع جولة، ذات الشكل الخاص، والنواة على شكل قطاع.

2المكون الرئيسي

2.1 Φ630 منصة الدفع 1 مجموعة

2.2 #مثل سلك توجيه 1 مجموعة

2.3 6B، 12B 2 مجموعات

2.4 أجهزة تجميع الأسلاك والضغط 2 مجموعة

2.5 عدادات ((ميكانيكية، إلكترونية) 1 مجموعة

2.6 Φ 1600 قوي كابستان مزدوج 1 مجموعة

2.7 Φ 1800 نوع العمود مع عبور 1 مجموعة

2.8 نظام التحكم الكهربائي 1 مجموعة

2.9 الغطاء الوقائي المنزلق اليدوي

3الخصائص

3.1 يتم تشغيل الجهاز بأكمله بواسطة المحرك المستقل، ويتم تشغيل كل قسم من أقفاص القفص والكابستان بواسطة محرك سيرفو متزامن مستقل.يتم دفع القفص للدوران من خلال صندوق التروس المخصصة، والتي تبسط الهيكل مقارنة مع الترابط الشعاع الأرضية التقليدية مدفوعة الصلبة نوع strander ويجعل صيانة المعدات أكثر ملاءمة.

3.2 يتبنى التحكم في الماكينة بأكملها نظام تحكم محمول من سلسلة Inovance، ويتم تعيين مختلف معايير عملية الإنتاج من خلال الشاشة اللمسية.كل قسم من القفص والكابستان مدفوعة بواسطة جيانغسو زيما محرك الخدمة، ومحرك السائق هو جهاز محول تردد. لضمان دقة الإرسال ، يستخدم محرك الإرسال رد فعل مكيف الشبكة ،ويعتمد الجهاز بأكمله طريقة اتصال الحافلة لضمان دقة إرسال الإشارةفي الإنتاج الفعليالمستخدمين تعيين معايير العملية مثل مسافة كل قسم من أقسام القفص وسرعة خط الإنتاج على شاشة اللمس وفقا لمواصفات الكابل المطلوبةعند بدء التشغيل، يتم حساب سرعة كل جزء من أجزاء الحركة تلقائيًا بواسطة PLC لضمان مزامنة الآلة بأكملها ودقة مسار الأسلاك الملتوية،وتحقيق تنظيم سرعة بدون خطوات للجهاز بأكملهنظام التحكم الإلكتروني لديه تقنية متقدمة، والتشغيل المريح، والتشغيل الموثوق به.

3.3 يستخدم مبدأ النبض للكشف عن كسر الأسلاك، والذي يمكن أن يحدد بدقة إشارة كسر الأسلاك لأي بكرة في كل قسم من أقسام القفص، مما يضمن دقة الكشف.من خلال العرض على شاشة اللمس، يمكن للمشغل حل المشكلة بسرعة وبدء التشغيل التالي.

3.4 تستخدم الآلة جهاز تحكم قابل للبرمجة من Inovance وقطار الميدان لتوحيد القيادة وتنسيق حالة عمل جميع أجزاء الآلةو يستخدم محول تردد للتحكم في بدء وتشغيل محرك التيار المتردد. تستخدم شاشة اللمس الابتكارية لتحديد وعرض معايير العملية المختلفة. نظام التحكم الإلكتروني متقدم تكنولوجياً وسهل التشغيل وموثوق في التشغيل.

4المعلمات التقنية الرئيسية

5.الصور

6.صورة التعبئة

7.مصنعنا و مقدمتنا

تأسست شركة هيبي باوهونغ الآلات الكهربائية المحدودة في 1 أغسطس 2006 ، وتقع في المنطقة الصناعية في بلدة شوا ، مدينة هيبي ، والتي تقع في المركز الثلاثي لبكين ،تيانجين وشيجيازوانغ، الشركة تتمتع بنقل مريح وفيرة من الحديد والصلب وبدءا من إنتاج سلسلة من المنتجات لآلات القيادة، خضعت لـ 18 عاما من التطوير.

من خلال الاعتماد الكامل على ميزات المواهب والقوة التقنية، تقوم الشركة باستمرار بالبحث والتطوير في تكنولوجيات وعمليات جديدة، النمو والتطور تدريجياً إلى كيان اقتصادي شامل مع تكنولوجيا التصنيع المتقدمة، والقدرة الإنتاجية القوية، شبكات مبيعات تغطي البلاد بأكملها وخارجها.

وتغطي الشركة مساحة مصنع تبلغ 30,000 متر مربع، مع أكثر من 100 موظف، بما في ذلك 12 مهندس ميكانيكي وكهربائي، ومعدات المعالجة بلغت أكثر من 60 مليون يوان.حاليا، من خلال إدخال معدات المعالجة على نطاق واسع البحث والتطوير وتحسين العمليات، أصبحت الشركة الشركة الوحيدة في الصين التي تنتج قفص JLK وحدات سلسلة آلة الشباك على خط التجميع.
