تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المعدات: | آلة تقطع كابل الإطار الصلبة التي يحركها المؤازرة للأسلاك النحاسية | مادة: | النحاس والألومنيوم والصلب ، إلخ. |
|---|---|---|---|
| يكتب: | JLK-500 ، JLK-630 ، JLK-710/720 | مناسبة ل: | تقطعت بهم السبل |
| فترة الضمان: | 1 سنة | لون المعدات: | حسب الطلب |
| إبراز: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander,copper wire stranding machine,rigid frame cable strander |
||

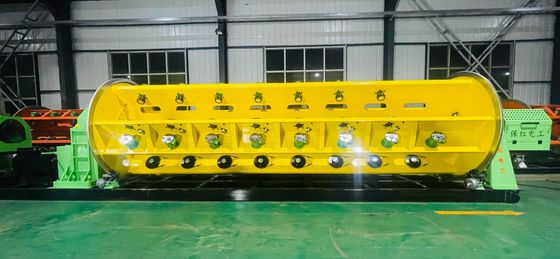

آلة إرسال الكابلات ذات الإطار الصلب للأسلاك النحاسية ذات الدفع الجهاز
1التطبيق
يستخدم أساساً في التقطيع والتكثيف من قنوات النحاس والألومنيوم، وتقطيع، ورسم وتكثيف القنوات المستديرة والشكل الخاص،كما أنّه يُستخدم في صناعة أدوات التوصيل المكونة من الألومنيوم ذات النواة الصلبة.
2المكون الرئيسي
2.1 Φ500 منصة دفع 1 مجموعة
2.2 6B، 12B، 18B، 24B، 30B
2.3 جهاز تجميع الأسلاك 5 مجموعات
2.4 عداد الميترات 1 مجموعة
2.5 Ø2300 مبادرة مزدوجة
2.6 Ø3150 موقف استيعاب مع قطب 1 مجموعة
2.7 نظام نقل 1 مجموعة
2.8 نظام التحكم الكهربائي 1 مجموعة
2.9 جهاز حماية السلامة (غطاء السلامة الكهربائية) 1 مجموعة
2.10 غطاء أمان الشهد الأرضي 1 مجموعة
2.11 مُوزع حمولة المُدَفِع 1 مجموعة
2.12 مفتاح هوائي 1 مجموعة
3الخصائص
3.1 يتم تجهيز الوحدة بواجهة الإنسان-الجهاز (HMI) ، حيث يمكن عرض ووضع مختلف معايير التشغيل في الوقت الحقيقي، مما يضمن الحدس والراحة.
3.2 يمكن عرض معايير التشغيل مثل سرعة الدوران الفعلية لكل قفص تدوير والسرعة الخطية لوجهة الجر بشكل بديهي.
3.3 يتم طلاء عجلة القياس بالطماطم وتكميلها بجهاز ضغط هوائي، مما يحسن دقة القياس بشكل فعال.انها متصلة بالشبكة مع مجلس الوزراء الرئيسي لتحقيق وقف طول ثابت.
3.4 يتم إرسال إشارة إنذار كسر الأسلاك لاسلكياً، مما يمنع بشكل فعال الارتباك أو عطل خطوط الإرسال.
3.5 تبني مكتب تشغيل شاشة لمسة من نوع الخزانة ، والتي هي مريحة للعمل وجميلة في الشكل.
3.6 يستخدم أنبوب مربع مستطيل لتعزيز الخيط الرئيسي لتجنب الارتعاش في اللوحة الواحدة.
3.7 يستخدم مشبك الحزام الجديد حزام الاحتكاك المقاوم للكسور ، مما يجعل ضبطه أكثر ملاءمة وطول عمر الخدمة.
3.8 يتم إخفاء الكابلات ودوائر الهواء داخل الآلة في أنبوب مربع في القاعدة لتجنب الأضرار والاضطرابات.
3.9 يتم إضافة تعزيز إلى الدعم الأمامي للآلة الرئيسية لزيادة الاستقرار. يتم توصيل قاعدة سلك القطع بالدعم الأمامي للآلة الرئيسية.والذي له تكامل أقوى وتصلب ميكانيكي أفضل.
3.10 يتم تصنيع رؤوس العمود الأمامي والخلفي للآلة الرئيسية من صب الصلب المدمج لتجنب الشقوق الناجمة عن اللحام.
يتم زيادة مساحة الفرامل في الآلة الرئيسية لتحسين أداء الفرامل.
3.11 طلاء سطح عجلة الكابستان.
4المعلمات التقنية
| النموذج (آلة القيادة الصلبة) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| قطر السلك الواحد | النحاس | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.8-5 ملم | φ1.8-5 ملم | φ1.8-5 ملم | |
| الحد الأقصى للوقاية من التشويش على الموصل | φ15 ملم | φ25 ملم | φ45 ملم | |
| (بيتش) | 6 قفص البوبلين | 60-500 ملم | 60-500 ملم | 60-500 ملم |
| 12 قفص البوبلين | 75-560 ملم | 75-560 ملم | ||
| 18 قفص البوبلين | 92-680 ملم | |||
| 24 قفص البوبلين | 108-790 ملم | |||
| سرعة الدوران | 6 قفص البوبلين | 258 دورة/دقيقة | 258 دورة/دقيقة | 258 دورة/دقيقة |
| 12 قفص البوبلين | 236 دورة/دقيقة | 236 دورة/دقيقة | ||
| 18 قفص البوبلين | 202 دورة/دقيقة | |||
| 24 قفص البوبلين | 176 دورة/دقيقة | |||
| كابستان | قطر عجلة كابستان | 1250 ملم | 1600 ملم | 2000 ملم |
| القوة القصوى للانسحاب | 8 ط | 10 طن | 15 طن | |
| بوبين | PND630 | PND630 | PND630 | |
| مركز الدفع بوبين | PND630 | PND630 | PND630 | |
| (بوبين) | 1800ملم | 2500ملم | 2500ملم | |
| الحد الأقصى للسرعة الخطية للخروج | 35m/min | 40 متر/دقيقة | 50 متر/دقيقة | |
| الارتفاع المركزي | 1000 ملم | 1000 ملم | 1000 ملم | |
5.الصور
6صور التعبئة

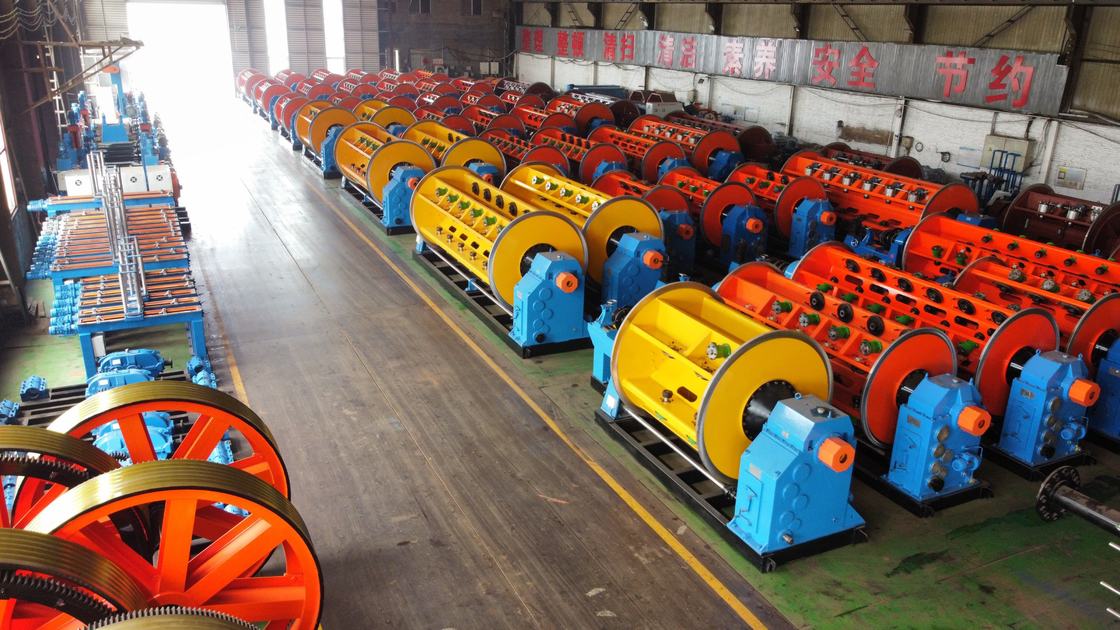

7مصنعنا وشركتنا
تأسست شركة هيبي باوهونغ الآلات الكهربائية المحدودة في 1 أغسطس 2006 ، وتقع في المنطقة الصناعية في بلدة شوا ، مدينة هيبي ، والتي تقع في المركز الثلاثي لبكين ،تيانجين وشيجيازوانغ، الشركة تتمتع بنقل مريح وفيرة من الحديد والصلب وبدءا من إنتاج سلسلة من المنتجات لآلات القيادة، خضعت لـ 18 عاما من التطوير.
من خلال الاعتماد الكامل على ميزات المواهب والقوة التقنية، تقوم الشركة باستمرار بالبحث والتطوير في تكنولوجيات وعمليات جديدة، النمو والتطور تدريجياً إلى كيان اقتصادي شامل مع تكنولوجيا التصنيع المتقدمة، والقدرة الإنتاجية القوية، شبكات مبيعات تغطي البلاد بأكملها وخارجها.
وتغطي الشركة مساحة مصنع تبلغ 30,000 متر مربع، مع أكثر من 100 موظف، بما في ذلك 12 مهندس ميكانيكي وكهربائي، ومعدات المعالجة بلغت أكثر من 60 مليون يوان.حاليا، من خلال إدخال معدات المعالجة على نطاق واسع البحث والتطوير وتحسين العمليات، أصبحت الشركة الشركة الوحيدة في الصين التي تنتج قفص JLK وحدات سلسلة آلة الشباك على خط التجميع.
