Wire & Cable Making Machine: 630/6+12+18 Rigid Stranding Solution

آلة تصنيع الأسلاك والكابلات: حل تجديل صلب 630/6+12+18

1. التطبيق

تُستخدم هذه الآلة بشكل أساسي في التجديل غير الملتوي للأسلاك المصنوعة من الألومنيوم ذي القلب الفولاذي (ACSR) والموصلات المصنوعة من سبائك الألومنيوم ذات المقطع العرضي الكبير والطول الطويل. يمكن تطبيقها أيضًا على التجديل غير الملتوي والضغط للموصلات النحاسية ذات القلوب الدائرية، والأشكال الخاصة، والمقطع القطاعي.

2. المكون الرئيسي

2.1 حامل سحب φ630 مجموعة واحدة

2.2 حامل توجيه سلك من النوع # مجموعة واحدة

2.3 مجدل 6B، 12B، 18B 3 مجموعات

2.4 قالب تجميع الأسلاك وجهاز الضغط 3 مجموعات

2.5 عداد الأمتار (ميكانيكي، إلكتروني) مجموعة واحدة

2.6 عجلة سحب مزدوجة قوية φ 2000 مجموعة واحدة

2.7 حامل سحب عمودي φ 2500 مع حركة انتقالية مجموعة واحدة

2.8 نظام التحكم الكهربائي مجموعة واحدة

2.9 نظام الحماية والسلامة 4 مجموعات

3. الميزات

3.1 يتم تشغيل الآلة بأكملها بواسطة محرك مستقل، ويتم تشغيل كل قسم من الأقفاص وعجلة السحب بواسطة محرك سيرفو متزامن مغناطيسي دائم منفصل. يتم تشغيل القفص للدوران من خلال صندوق تروس مخصص، مما يبسط الهيكل مقارنةً بالنوع الصلب التقليدي الذي يتم تشغيله بواسطة عمود أرضي متصل، ويجعل صيانة المعدات أكثر ملاءمة.

3.2 يعتمد التحكم في الآلة بأكملها على وحدات تحكم منطقية قابلة للبرمجة (PLC) من سلسلة Siemens و Inovance، ويتم تعيين معلمات عملية الإنتاج المختلفة من خلال شاشة اللمس. يتم تشغيل كل قسم من الأقفاص وعجلة السحب بواسطة محرك سيرفو Jiangsu Zhima، ومشغل المحرك هو جهاز محول تردد. لضمان دقة النقل، يعتمد محرك النقل على تغذية راجعة من مشفر شبكي، وتعتمد الآلة بأكملها على طريقة اتصال الناقل لضمان دقة نقل الإشارة. في الإنتاج الفعلي، يقوم المستخدمون بتعيين معلمات العملية مثل خطوة كل قسم من الأقفاص وسرعة خط الإنتاج على شاشة اللمس وفقًا لمواصفات الكابل المطلوبة. عند بدء التشغيل، يتم حساب سرعة كل جزء ناقل تلقائيًا بواسطة PLC لضمان تزامن الآلة بأكملها ودقة خطوة السلك المجدول، ولتحقيق تنظيم سرعة غير متدرج للآلة بأكملها. يتميز نظام التحكم الإلكتروني بتقنية متقدمة وتشغيل مريح وتشغيل موثوق.

3.3 يتم استخدام مبدأ النبض للكشف عن انقطاع الأسلاك، والذي يمكنه تحديد إشارة انقطاع الأسلاك بدقة لأي بكرة في كل قسم من الأقفاص، مما يضمن دقة الكشف. من خلال العرض على شاشة اللمس، يمكن للمشغل حل المشكلة بسرعة وبدء التشغيل التالي.

3.4 تستخدم الآلة وحدة تحكم قابلة للبرمجة Inovance PLC وناقل ميداني للقيادة الموحدة وتنسيق حالة العمل لجميع أجزاء الآلة، وتستخدم محول تردد للتحكم في بدء وتشغيل محرك التيار المتردد. تُستخدم شاشة اللمس Inovance لتعيين وعرض معلمات العملية المختلفة. نظام التحكم الإلكتروني متقدم تقنيًا وسهل التشغيل وموثوق في التشغيل.

4.المعلمات الفنية الرئيسية

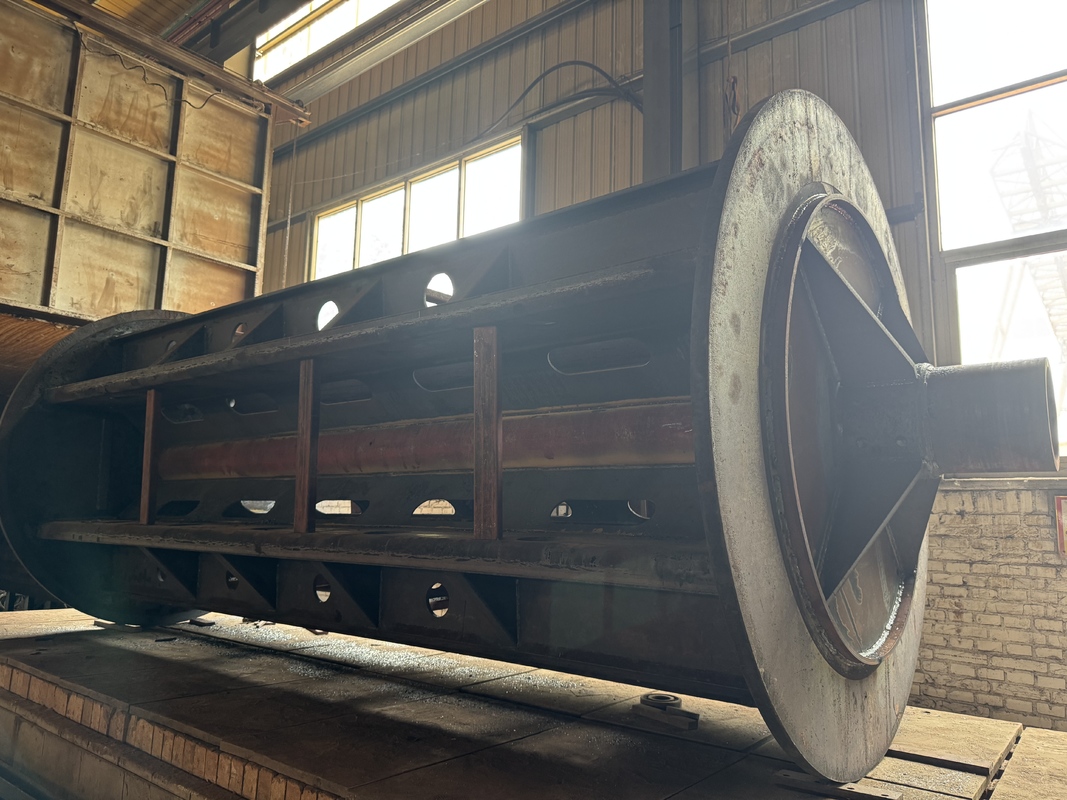

5.صور

6.صورة التعبئة

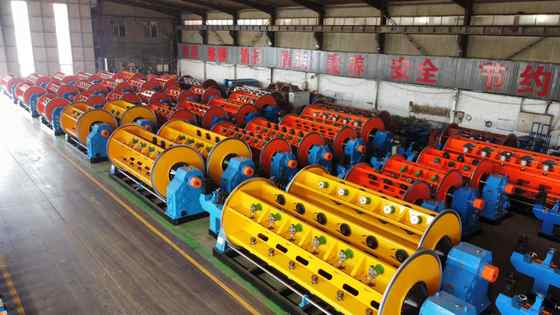

7.مصنعنا وتعريف

تأسست شركة Hebei Baohong Electrical Machinery Co., Ltd. في 1 أغسطس 2006. تقع في المنطقة الصناعية لبلدة Shawa، مدينة Hebei، والتي تقع في المركز الثلاثي لبكين وتيانجين وشيجياتشوانغ، وتتمتع الشركة بمواصلات مريحة وموارد حديد وفولاذ وفيرة. بدءًا من إنتاج سلسلة منتجات آلات التجديل، مرت بـ 18 عامًا من التطوير. بالاعتماد الكامل على مزايا المواهب والقوة التقنية، تقوم الشركة باستمرار بالبحث والتطوير في تقنيات وعمليات جديدة، وتحقيق نمو مطرد وتطور تدريجيًا إلى كيان اقتصادي شامل يتمتع بتكنولوجيا تصنيع متقدمة وقدرة إنتاج قوية وشبكات مبيعات تغطي جميع أنحاء البلاد وخارجها. تغطي الشركة مساحة مصنع تبلغ 30,000 متر مربع، مع أكثر من 100 موظف، بما في ذلك 12 مهندسًا ميكانيكيًا وكهربائيًا، ويبلغ إجمالي معدات المعالجة الخاصة بها أكثر من 60 مليون يوان. حاليًا، من خلال إدخال معدات معالجة واسعة النطاق والبحث والتطوير وتحسين العمليات، أصبحت الشركة الشركة المصنعة الوحيدة في الصين التي تنتج وحدات سلسلة آلات التجديل من نوع قفص JLK على خط تجميع.
