تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المعدات: | آلة جدل الكواكب ACSR | يكتب: | شكل كوكبي |
|---|---|---|---|
| أحجام البكرة: | 500630 وما إلى ذلك | مواد: | أسلاك النحاس والصلب |
| Max. الأعلى. stranded conductor OD(315) موصل مجدول OD (315): | φ14 ملم | الملعب تجديل: | خطوة أقل ، قابل للتعديل |
| فترة الضمان: | 12 شهرا | لون المعدات: | خياري |
| طلب: | تقطعت بهم السبل | ||
| إبراز: | آلة جدل الكواكب ACSR,آلة ربط الكهرباء الكوكبية ACSR,ACSR Cable Planetary Stranding Machine |
||

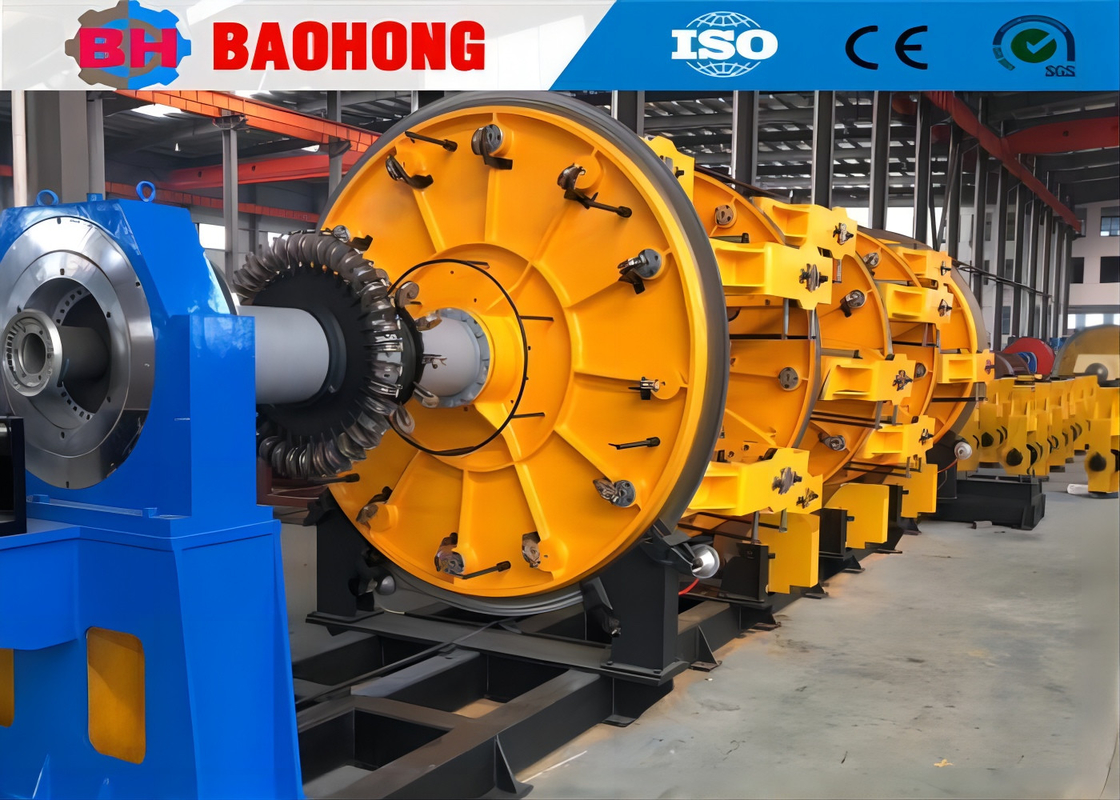

آلة تجديل كابلات الألومنيوم النحاسي ACSR
1. الاستخدام
تُستخدم هذه الآلة بشكل أساسي في تجديل قلب الأسلاك النحاسية والألمنيوم باللف العكسي، والأسلاك المجدولة من الألومنيوم ذات القلب الفولاذي، وقلب الأسلاك المعزولة.
يعتمد جهاز شد الحزام الجديد على كتلة احتكاك عالية مقاومة للتآكل، مما يجعل الضبط أكثر ملاءمة وعمر الخدمة أطول.
2. المواصفات الرئيسية
2.1. طريقة اللف العكسي: آلية كوكبية.
2.2. قفص التجديل بالدبوس غير المحوري مزود بآلية تحكم في شد الاحتكاك.
2.3. تربط أعمدة النقل جميع أجزاء الآلة معًا للحفاظ على مسافة تجديل ثابتة، والتي يمكن أيضًا اختيار تزامن التردد للتحكم في الآلة.
2.4. صلابة عالية، أداء عالٍ، سرعة عالية، وقصور ذاتي منخفض.
2.5. نظام تحكم PLC، يعمل على شاشة تعمل باللمس.
3. المعلمات الفنية
| الموديل (آلة تجديل كوكبية) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر السلك المفرد | نحاس | قطر 1-1.6 مم | قطر 1-4 مم | قطر 1.2-5 مم | قطر 1.5-5 مم |
| ألومنيوم | قطر 1.2-2 مم | قطر 1.2-4 مم | قطر 1.4-5 مم | قطر 2.0-5 مم | |
| الحد الأقصى لقطر الموصل المجدول | قطر 14 مم | قطر 28 مم | قطر 35 مم | قطر 45 مم | |
| مسافة التجديل | قفص تجديل 6 بكرات | 26-435 | 39-695 | 44-770 | 48-840 |
| قفص تجديل 12 بكرة | 30-526 | 43-774 | 47-858 | 50-928 | |
| قفص تجديل 18 بكرة | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| قفص تجديل 24 بكرة | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| سرعة الدوران | قفص تجديل 6 بكرات | 218 دورة في الدقيقة | 120 دورة في الدقيقة | 106 دورة في الدقيقة | 55 دورة في الدقيقة |
| قفص تجديل 12 بكرة | 118 دورة في الدقيقة | 110 دورة في الدقيقة | 97.5 دورة في الدقيقة | 45 دورة في الدقيقة | |
| قفص تجديل 18 بكرة | 108 دورة في الدقيقة | 100 دورة في الدقيقة | 82.9 دورة في الدقيقة | 35 دورة في الدقيقة | |
| قفص تجديل 24 بكرة | 98 دورة في الدقيقة | 90 دورة في الدقيقة | 74 دورة في الدقيقة | 25 دورة في الدقيقة | |
| قنطرة سحب | قطر عجلة القنطرة | 1000 مم | 1600 مم | 1800 مم | 2000 مم |
| الحد الأقصى لقوة السحب | 2 طن | 5 طن | 10 طن | 15 طن | |
| قوة المحرك | 18.5 كيلو واط | 22 كيلو واط | 37 كيلو واط | 55 كيلو واط | |
| حجم البكرة | 315 مم | 400 مم | 500 مم | 630 مم | |
| بكرة تغذية مركزية | 315 مم | 1250 مم | 1600 مم | 1600 مم | |
| بكرة سحب | 1250 مم | 2000 مم | 2000 مم | 2500 مم | |
| الحد الأقصى لسرعة السحب الخطية | 25 م/دقيقة | 30 م/دقيقة | 34.7 م/دقيقة | 20 م/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1000 مم | 1000 مم |
1100 مم
|
|
4. المستندات المرفقة عند التسليم4.1 دليل المستخدم 1 نسخة
4.2 رسم الأساس 1 نسخة
4.3 رسم المظهر 1 نسخة
4.4 مخطط التركيب الكهربائي 1 نسخة
4.5 مواصفات التيار المتردد/المستمر 1 نسخة
4.6 مخطط تمديد الدائرة الهوائية، إلخ. 1 نسخة
5. صور
6. صور التعبئة
7. مصنعنا وتعريفنا
تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية بمدينة Hejian، مقاطعة Hebei، وقد كانت أكبر مصنع متخصص لآلات تجديل الأسلاك وآلات التجميع في شمال الصين.
منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات تجديل الأسلاك وآلات التجميع وحققت تحسنًا كبيرًا. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات التجديل الصلبة JLK لتصبح خط معالجة متكامل في الصين، كما قمنا بتطوير خطوط تجديل JGB Bow skip بشكل مستقل، وخطوط تجميع CGB Bow skip type، وخطوط تجميع CLY High speed Cradle type.
الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة إنتاج 8000 متر مربع. تضم شركتنا 60 موظفًا، بما في ذلك 10 موظفين في البحث والتطوير. تبلغ قيمة الإنتاج السنوية أكثر من 10 ملايين دولار في الوقت الحالي، وقد تطورت لتصبح واحدة من أهم مصنعي آلات التجديل في الصين.
