تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المعدات: | التجديل الكوكبي متعدد النواة الخلفي الملتوي | يكتب: | شكل كوكبي |
|---|---|---|---|
| أحجام البكرة: | 3154005006308001000 | مواد: | الصلب / النحاس / آل |
| لون المعدات: | خياري | الأعلى. موصل الذين تقطعت بهم السبل OD: | φ14-45 ملم |
| رمز النظام المنسق: | 847940 | فترة الضمان: | 1 سنة |
| إبراز: | كبل سلك ماكينة,كبل كهربائي ماكينة |
||

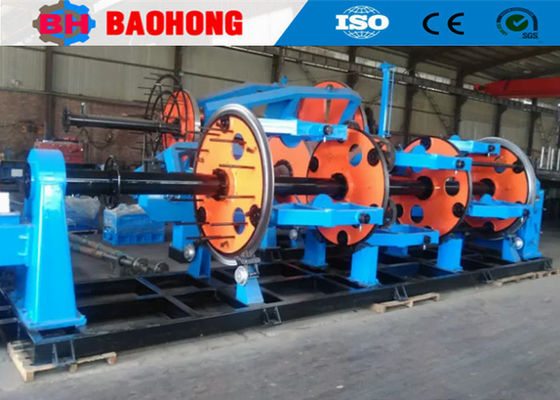

آلة تعرية الكابلات متعددة النوى ذات الالتواء الخلفي من النوع الكوكبي والشمسي
1. الاستخدام
تُستخدم الآلة لجدل أسلاك النحاس والألمنيوم، وACSR، والأسلاك المعزولة مع الالتواء الخلفي. كما يمكنها تدريع الكابلات بالفولاذ أو النحاس.
2. المواصفات الرئيسية
2.1. طريقة الالتواء الخلفي: آلية تروس شمسية وكوكبية.
2.2. قفص الجدل غير المحوري مزود بآلية تحكم في شد الاحتكاك.
2.3. تربط أعمدة النقل جميع أجزاء الآلة معًا للحفاظ على مسافة جدل ثابتة، والتي يمكن أيضًا اختيار مزامنة التردد للتحكم في الآلة.
2.4. الآلة واسعة الاستخدام، وسهلة التشغيل مع ضوضاء منخفضة.
3. عملية الإنتاج
تُستخدم آلة الانحناء الكبيرة لثني الصفيحة الفولاذية لتكوين هيكل الإطار. تشترك أربعة هياكل إطار بالتساوي في الدائرة، ويتم لحامها مع الأقراص الكبيرة على الجانبين. كما يتم لحام جميع الهياكل في الأنبوب المركزي ذي الجدار السميك. الهيكل بأكمله قوي وجميل.
بعد عملية اللحام، يتم تلدين الهيكل بأكمله في فرن التلدين، مما يزيل الإجهادات الداخلية.
ثم يتم تشغيل الهيكل بأكمله على المخرطة الأفقية الكبيرة. هذه المخرطة الأفقية كبيرة بما يكفي لتشغيل كل جزء في خطوة واحدة، دون الحاجة إلى تغيير طرف إلى آخر. هذه العملية تحافظ على مركزية الهيكل بأكمله، وتطيل عمر خدمة المحامل على الطرفين.
يمكن لآلة حفر الثقوب العميقة وآلة التجويف تحويل الثقوب المثبتة لأجهزة التثبيت. يتم تحويل الثقوب لزوج من أجهزة التثبيت في خطوة واحدة، مما يحافظ على مركزية الثقبين. تقلل المركزية من معدل انقطاع الأسلاك وتطيل عمر المحامل لجهاز التثبيت.
تُستخدم هذه المخرطة الرأسية ذات العمودين لتحويل القرص الكبير لآلة التعرية من نوع الحاضنة، والرافعة لآلة الجدل. يمكن لهذه الآلة تحويل وتلميع الأخاديد لحماية الكابل والحفاظ على نفس قوة السحب.
آلة التفريز الكبيرة من نوع المسطحة، والتي تُستخدم لتفريز الهيكل الرئيسي لقفص الجدل الرئيسي وهيكل التحميل والتفريغ. يمكن لآلة التفريز الكبيرة من نوع المسطحة ضمان تشغيل جميع الأسطح المستوية في وقت واحد للحفاظ على توزيع متجانس للارتفاع للسطح الذي تم تشغيله بواسطة آلة التفريز. كل هذا سيمكن الآلة بأكملها من العمل بسلاسة.
آلة الموازنة الديناميكية هي معدات إنتاج رئيسية لإنتاج معدات الأسلاك والكابلات سريعة التشغيل، وخاصة قفص الجدل ذي الإطار الصلب وقفص الجدل الأنبوبي. تؤدي عملية تشغيل قفص الجدل إلى قوة طرد مركزي مختلفة، والتي يتم اكتشافها بواسطة آلة الموازنة الديناميكية. بعد التصحيح، يمكن لقفص الجدل تلبية متطلبات الدوران عالي السرعة بسهولة وزيادة عمر الخدمة.
فرن التلدين الكهربائي لا غنى عنه لإنتاج آلات تصنيع الأسلاك والكابلات، وخاصة آلات الجدل ذات الإطار الصلب وآلات الجدل الأنبوبية. الإجهاد الداخلي لقفص الجدل الرئيسي كبير عندما يتم لحامه معًا. يتم تحرير الإجهاد الداخلي بقوة عن طريق المعالجة الحرارية. هذه العملية الإنتاجية تضمن أن قفص الجدل خالٍ من التشوه والكسر لتحسين الجودة الداخلية.
4. المعلمات الفنية
| الموديل (آلة الجدل الكوكبي) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر السلك المفرد | نحاس | φ1-1.6 مم | φ1-4 مم | φ1.2-5 مم | φ1.5-5 مم |
| ألمنيوم | φ1.2-2 مم | φ1.2-4 مم | φ1.4-5 مم | φ2.0-5 مم | |
| الحد الأقصى لقطر الموصل المجدول | φ14 مم | φ28 مم | φ35 مم | φ45 مم | |
| مسافة الجدل | قفص جدل بـ 6 بكرات | 26-435 | 39-695 | 44-770 | 48-840 |
| قفص جدل بـ 12 بكرة | 30-526 | 43-774 | 47-858 | 50-928 | |
| قفص جدل بـ 18 بكرة | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| قفص جدل بـ 24 بكرة | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| سرعة الدوران | قفص جدل بـ 6 بكرات | 218 دورة في الدقيقة | 120 دورة في الدقيقة | 106 دورة في الدقيقة | 55 دورة في الدقيقة |
| قفص جدل بـ 12 بكرة | 118 دورة في الدقيقة | 110 دورة في الدقيقة | 97.5 دورة في الدقيقة | 45 دورة في الدقيقة | |
| قفص جدل بـ 18 بكرة | 108 دورة في الدقيقة | 100 دورة في الدقيقة | 82.9 دورة في الدقيقة | 35 دورة في الدقيقة | |
| قفص جدل بـ 24 بكرة | 98 دورة في الدقيقة | 90 دورة في الدقيقة | 74 دورة في الدقيقة | 25 دورة في الدقيقة | |
| الرافعة | قطر عجلة الرافعة | 1000 مم | 1600 مم | 1800 مم | 2000 مم |
| الحد الأقصى لقوة السحب | 2 طن | 5 طن | 10 طن | 15 طن | |
| قوة المحرك | 18.5 كيلو واط | 22 كيلو واط | 37 كيلو واط | 55 كيلو واط | |
| حجم البكرة | 315 مم | 400 مم | 500 مم | 630 مم | |
| بكرة التغذية المركزية | 315 مم | 1250 مم | 1600 مم | 1600 مم | |
| بكرة الاستلام | 1250 مم | 2000 مم | 2000 مم | 2500 مم | |
| الحد الأقصى لسرعة السحب الخطية | 25 م/دقيقة | 30 م/دقيقة | 34.7 م/دقيقة | 20 م/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1000 مم | 1000 مم | 1100 مم |
|

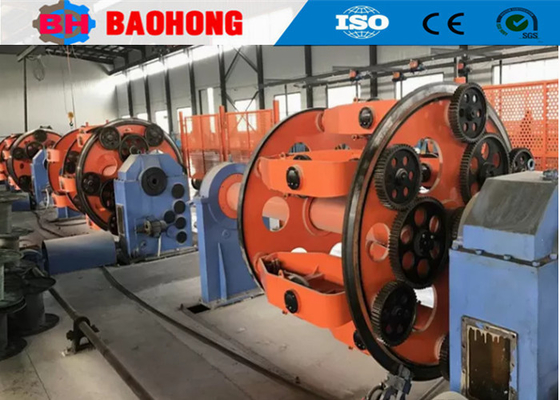

5. صورة
6. صورة التعبئة
7. مصنعنا وتعريف
تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية بمدينة Hejian، مقاطعة Hebei، وقد كانت أكبر مصنع متخصص لآلات جدل الأسلاك وآلات التعرية في شمال الصين.
منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات جدل الأسلاك وآلات التعرية وحققت تحسنًا كبيرًا. لقد أصبحنا الآن المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات الجدل الصلبة JLK لتصبح عملية خط تجميع في الصين، كما قمنا بتطوير خطوط جدل القفز بالقوس JGB بشكل مستقل، وخطوط الكابلات من نوع القفز بالقوس CGB، وخطوط التعرية عالية السرعة من نوع الحاضنة CLY.
الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة إنتاج 8000 متر مربع. تضم شركتنا 60 موظفًا، منهم 10 موظفين في قسم البحث والتطوير. تبلغ قيمة الإنتاج السنوية أكثر من 10 ملايين دولار في الوقت الحالي، وقد تطورت لتصبح واحدة من أهم الشركات المصنعة لآلات الجدل في الصين.
