| اسم الآلة: | آلة جدل حبل الأسلاك الفولاذية من النوع الكوكبي | يكتب: | شكل كوكبي |
|---|---|---|---|
| أحجام البكرة: | 1000 315400500630800 1000 | مواد: | أسلاك الفولاذ / النحاس / آل |
| لون: | تخصيص العميل | الأعلى. OD الذين تقطعت بهم السبل: | φ14-45 ملم |
| رمز النظام المنسق: | 8479400000 | فترة الضمان: | ضمان لمدة سنة |
| إبراز: | آلة ربط حبل الأسلاك الفولاذية,سهولة الصيانة آلة الشبكة الكوكبية,آلة القيود النوع الكوكبي,Easy Maintenance Planetary Stranding Machine,Planetary Type Stranding Machine |
||

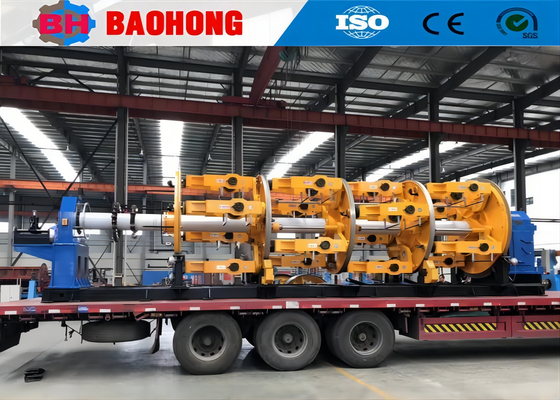

سهلة الصيانة نوع الكوكب الحديدية سلك الحبل المتدفقة آلة
1. استخدام
يستخدم هذا النوع من الآلات لصنع الأسلاك النحاسية المتشابكة، أسلاك الألومنيوم المتشابكة ذات النواة الفولاذية والحبل الفولاذي. يمكن استخدامه أيضًا لأسلاك الفولاذ المتشابكة والأسلاك المثبتة.يتم اعتماد وحدة تحكم الشاشة اللمسية من نوع الخزانة ، والتي هي مريحة للتشغيل وجميلة في الشكل.
2الشخصية الرئيسية
2.1طريقة الالتفاف الخلفي: آلية التروس الشمسية والكوكبية.
2.2يتم تجهيز القفص غير محورية إبهام التواء مع آلية التحكم في إجهاد الاحتكاك.
2.3.يعتمد المعدات على شكل كوكبية 360 درجة للدوران العكسي، وتنتهي جميع عجلات الدوران العكسي وطحانها، مما يقلل إلى حد كبير من ضوضاء ديسيبل المعدات.
2.4الآلة تستخدم على نطاق واسع، ويتم التعامل معها بسهولة مع ضوضاء منخفضة.
3. عملية الإنتاج
تستخدم آلة الانحناء الكبيرة لإنحناء لوحة الصلب إلى هيكل الإطار. تتقاسم أربع هياكل إطارية الدائرة بالتساوي ، ويتم لحامها مع القرص الكبير على جانبيها.أيضا جميع الهياكل مصفحة إلى وسط أنبوب جدار سميكالهيكل كله قوي وجميل
بعد عملية اللحام ، يتم تجميد الهيكل بأكمله في فرن التجميد ، مما يزيل التوترات الداخلية.
ثم سيتم تصنيع الهيكل بأكمله على الدوارة الأفقية الكبيرة هذه الدوارة الأفقية كبيرة بما فيه الكفاية لتصنيع كل جزء في خطوة واحدة، دون تغيير طرف إلى آخر.هذه العملية سوف تحافظ على تركيزية الهيكل بأكمله، تمديد عمر خدمة المحامل على الطرفين.
حفر الحفر العميقة والحفرة يمكن أن تدور الثقوب المثبتة لأجهزة التشغيل. يتم تحويل الثقوب لزوج واحد من أجهزة التشغيل في خطوة واحدة،الذي يبقي كلتا الثقوب في نفس المركزيةسوف الحجم المركزي يقلل من معدل كسر الأسلاك ويمدد محمل لجهاز التشغيل.
يستخدم هذا الدوارة الرأسية العمودية مزدوجة لتدوير القرص الكبير لجهاز وضع النوع المهد والكابستان من آلة الشبكة.هذه الآلة يمكن أن تدور وتلميع الخنادق لحماية الكابل والحفاظ على نفس قوة هول قبالة.
آلة طحن كبيرة من نوع الجهاز المزلق، والتي تستخدم لطحن الهيكل الرئيسي للقفص الرئيسي والهيكل الاحتياطي.يمكن أن تتأكد آلة طحن من نوع طحن كبير من أن كل الأسطح المسطحة يتم معالجتها في وقت واحد للحفاظ على توزيع ارتفاع متجانس للأسطح التي يتم معالجتها بواسطة آلة الطحنكل هذا سيساعد على تشغيل الجهاز بأكمله بسلاسة
آلة الموازنة الديناميكية هي المعدات الرئيسية لإنتاج أجهزة الأسلاك والكابلات سريعة التشغيل ، وخاصة قفص القيود الصلبة والقفص القيود الأنبوبي.عملية التصنيع من قفص الشبكة سوف يؤدي إلى قوة غريبة مختلفةبعد تصحيح قفص الشبكة سوف تلبي بسهولة متطلبات الدوران عالية السرعة وزيادة عمر الخدمة.
فرن التسخين الكهربائي أمر لا غنى عنه لإنتاج آلة صنع الأسلاك والكابلات ، وخاصة آلة التشنج الصلبة والآلة التشنجية الأنبوبية.الإجهاد الداخلي للقفص الرئيسي المتدفق هو كبير عندما يتم لحام معايتم إطلاق الضغط الداخلي بقوة عن طريق المعالجة الحرارية. هذه العملية المنتجة سوف تضمن أن قفص الشبكة دون تشوه وكسر لتحسين الجودة الداخلية.
4المعلمات التقنية
| النموذج (آلة التشويش الكوكبي) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر السلك الواحد | النحاس | φ1-1.6 ملم | φ1-4 ملم | φ1.2-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.2-2 ملم | φ1.2-4 ملم | φ1.4-5 ملم | φ2.0-5 ملم | |
| الحد الأقصى للوقاية من التشويش على الموصل | φ14 ملم | φ28 ملم | φ35 ملم | φ45 ملم | |
| (بيتش) | 6 قفص البوبلين | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 قفص البوبلين | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 قفص البوبلين | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 قفص البوبلين | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| سرعة الدوران | 6 قفص البوبلين | 218 دورة/دقيقة | 120 دورة/دقيقة | 106 دورة/دقيقة | 55 دورة/دقيقة |
| 12 قفص البوبلين | 118 دورة/دقيقة | 110 دورة/دقيقة | 97.5 دورة/دقيقة | 45 دورة/دقيقة | |
| 18 قفص البوبلين | 108 دورة/دقيقة | 100 دورة في الدقيقة | 82.9 دورة/دقيقة | 35 دورة/دقيقة | |
| 24 قفص البوبلين | 98 دورة/دقيقة | 90 دورة/دقيقة | 74 دورة/دقيقة | 25 دورة/دقيقة | |
| كابستان | قطر عجلة كابستان | 1000 ملم | 1600 ملم | 1800 ملم | 2000 ملم |
| القوة القصوى للانسحاب | 2T | 5T | 10T | 15T | |
| قوة المحرك | 18.5 كيلوواط | 22 كيلوواط | 37 كيلوواط | 55 كيلوواط | |
| حجم البوبين | 315 ملم | 400 ملم | 500 ملم | 630 ملم | |
| مركز الدفع بوبين | 315 ملم | 1250 ملم | 1600 ملم | 1600 ملم | |
| (بوبين) | 1250 ملم | 2000 ملم | 2000 ملم | 2500 ملم | |
| الحد الأقصى للسرعة الخطية للخروج | 25 متر/دقيقة | 30 متر/دقيقة | 34.7 م/دقيقة | 20 متر/دقيقة | |
| الارتفاع المركزي | 1000 ملم | 1000 ملم | 1000 ملم | 1100 ملم |
|
5صورة
6صورة التعبئة
7مصنعنا و مقدمتنا
تم تأسيس شركة هيجيان باوهونغ الآلات الكهربائية المحدودة في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية في مدينة هيجيان ، مقاطعة هيبي ،كان أكبر مصنع محترف لآلات سلكية وآلة وضع في شمال الصين.
منذ عام 2006 اعتماداً على رعاية ودعم عملائنالقد كرست الماكينة باوهونغ للبحث والتطوير من آلة سلكية وسلسلة ووضع ماكينة وقد أحرزت تحسنا كبيراالآن أصبحنا المصنع الوحيد الذي يمكن تطوير إنتاج سلسلة الجهاز JLK صلبة الشبكة لتكون عملية خط التجميع في الصين،ونحن أيضا قد وضعت بشكل مستقل جي جي بي قوس قفز خطوط الشبكة، خطوط الكابلات من نوع CGB Bow skip و CLY High speed Cradle نوع خطوط وضع.
الآن ، تشمل شركة هيجيان باوهونغ الآلات الكهربائية المحدودة مساحة 10000 متر مربع ، ورشة عمل إنتاج 8000 متر مربع. لدى شركتنا 60 موظفًا ، بما في ذلك 10 موظفين للبحث والتطوير.قيمة الإنتاج السنوي أكثر من 10 ملايين دولار في الوقت الحاضرو قد تطورت لتصبح واحدة من أهم مصنعي آلات التشنج في الصين
