تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المعدات: | آلة جدل نوع الإطار الصلب | الاستخدام: | تجديل الأسلاك |
|---|---|---|---|
| أبعاد البكرة: | 500/630 / 710 | مواد: | الصلب والنحاس |
| رمز النظام المنسق: | 847940 | لون المعدات: | متطلبات العملاء |
| فترة الضمان: | ضمان لمدة سنة | ||
| إبراز: | آلة جدل كابل الإطار الصلب,آلة جدل كابل الألمنيوم,آلة جدل الكابلات الآلية |
||
آلة تجديل الأسلاك والكابلات من النوع الصلب ذات الإطار الصلب للألمنيوم
1. التطبيق
يتم استخدام آلة الجدل الصلبة لجدل الأسلاك والموصلات المصنوعة من النحاس والألمنيوم وسبائك الألومنيوم بطول طويل ومقطع عرضي كبير. تجديل مضغوط أو مضغوط على شكل دائري أو على شكل قطاع (مستقيم أو حلزوني مسبقًا) وفقًا لمتطلبات العميل. نحن أيضًا نخصص آلة الجدل من نوع القفص وفقًا لمتطلبات العملاء.
2. المكونات الرئيسية
2.1 السداد 1 مجموعة
2.2 12.18B أداة التجديل الصلبة 1 مجموعة
2.3 حامل القالب المضغوط والتجميع مجموعة واحدة
2.4 آلة تسجيل متحدة المركز 1 مجموعة
عداد 2.5 متر 1 مجموعة
2.6 كابستان 1 مجموعة
2.7 حامل العبور 1 مجموعة
2.8 نوع العمود مجموعة واحدة
2.9 محرك + مخفض السرعة 1 مجموعة
2.10 عمود النقل 1 مجموعة
2.11 خزانة التحكم الكهربائية (الخزانة الرئيسية وخزانة التشغيل) مجموعة واحدة لكل منهما
3. الميزات
3.1 تم تصميم جدائل الإطار الصلب باستخدام قفص بكرة 1+6+12+18+24+30+36.
3.2 آلة تجديل القفص الصلب من نوع الإطار الثقيل، الأقفاص مدعومة بمحمل أسطواني ذاتي المحاذاة على كلا الطرفين. ترس مغلق بالكامل، نظام تشحيم مركزي للمحامل، قم بالقيادة إلى الأقفاص.
3.3 تحميل مجموعة البكرات باستخدام نوع الأرضية الهيدروليكية. اللوادر ذات العربات الجانبية اختيارية أيضًا.
3.4 كابستان ذو عجلة مزدوجة بتصميم مائل مناسب للأحمال المضغوطة الثقيلة.
3.5 فرامل هوائية من نوع القرص للقفص.
3.6 PLC مجهزة، اختياري.
4. البيانات الفنية
|
النموذج (آلة التجديل الصلبة)
|
جلك-500 | جلك-630 | جلك-710/720 | |
| قطر سلك واحد | نحاس | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم | |
|
الحد الأقصى للموصل الذين تقطعت بهم السبل OD
|
φ35-55 ملم | φ35-55 ملم | φ35-55 ملم | |
| الملعب الذين تقطعت بهم السبل | 6 بكرات تقطعت بهم السبل قفص | 40-719 ملم | 51-896 ملم | 54-963 ملم |
| 12 قفص مجدول للبكرة | 40-719 ملم | 51-896 ملم | 54-963 ملم | |
| 18 بكرة تقطعت بهم السبل قفص | 44-793 ملم | 63-1056 ملم | 57-1012 ملم | |
| 24 بكرة تقطعت بهم السبل قفص | 51-924 ملم | 71-1246 ملم | 66-1190 ملم | |
| 30 بكرة تقطعت بهم السبل قفص | 57-1028 ملم | 87-1553 ملم | 79-1403 ملم | |
| سرعة الدوران | 6 بكرات تقطعت بهم السبل قفص | 230.6 ص / دقيقة | 180.1 ص / دقيقة | 150.6 دورة/دقيقة |
| 12 قفص مجدول للبكرة | 230.6 ص / دقيقة | 180.1 ص / دقيقة | 150.6 دورة/دقيقة | |
| 18 بكرة تقطعت بهم السبل قفص | 208.5 دورة/دقيقة | 155 ص / دقيقة | 142.6 دورة/دقيقة | |
| 24 بكرة تقطعت بهم السبل قفص | 179 ص / دقيقة | 130.1 ص / دقيقة | 122.3 ص / دقيقة | |
| 30 بكرة تقطعت بهم السبل قفص | 161.8 دورة/دقيقة | 115.9 ص / دقيقة | 102.7 دورة/دقيقة | |
| كابستان | قطر عجلة كابستان | 2000 ملم | 2000 ملم | 2000 ملم |
| الحد الأقصى لقوة السحب | 30 ت | 30 ت | 40 ت | |
| جهاز ما قبل الحلزوني | يقذف | 500-2500 ملم | 500-2500 ملم | 500-2500 ملم |
|
قوة المحرك
|
90-180 كيلو واط | 110-180 كيلو واط | 130-180 كيلو واط | |
|
حجم البكرة
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
مركز دفع المكافأة
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
بكرة التناول
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
أقصى سرعة خطية للسحب
|
69 م/دقيقة | 69 م/دقيقة | 62 م/دقيقة | |
|
الارتفاع المركزي
|
1000 ملم | 1100 ملم | 1100 ملم | |

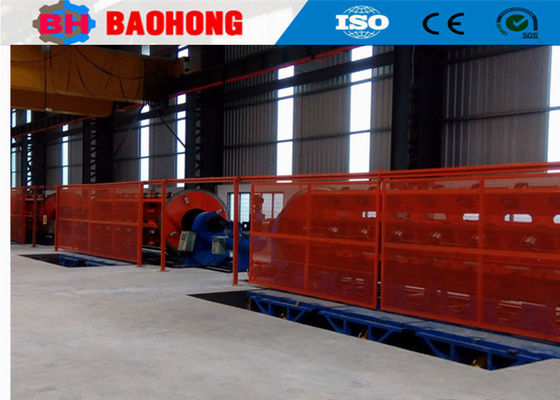

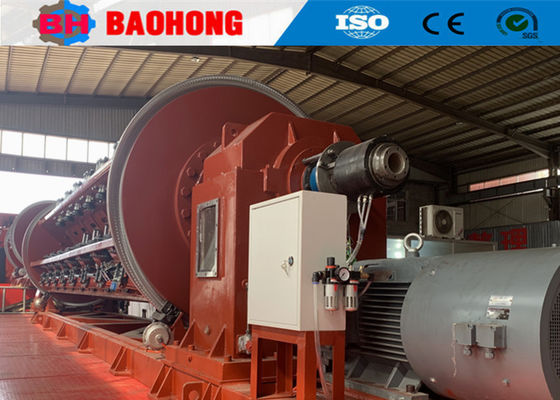

5. الصور
6. صور التعبئة
7. مصنعنا والمقدمة
تأسست شركة Hejian Baohong للآلات الكهربائية المحدودة في عام 2006. وتقع شركتنا في منطقة التنمية الاقتصادية لمدينة Hejian، مقاطعة Hebei، وهي أكبر شركة مصنعة محترفة لآلة تجديل الأسلاك وآلة تمديد الأسلاك في شمال الصين.
منذ عام 2006، بالإعتماد على رعاية ودعم عملائنا، كرست شركة Baohong Machinery جهودها للبحث والتطوير لآلة جدل الأسلاك وآلة مد الأسلاك وقد حققت تحسنًا كبيرًا. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات الجدل الصلبة JLK لتكون خط تجميع للمعالجة في الصين، كما طورنا بشكل مستقل خطوط تجديل التخطي JGB Bow، خطوط الكابلات من النوع التخطي CGB Bow وخطوط التمديد من نوع المهد عالي السرعة CLY.
الآن، شركة Hejian Baohong Electrical Machinery Co., Ltd.، تغطي مساحة 10000 متر مربع، ورشة الإنتاج 8000 متر مربع. شركتنا لديها 60 موظفا، بما في ذلك 10 موظفين للبحث والتطوير. تبلغ قيمة الإنتاج السنوي أكثر من 10 ملايين دولار في الوقت الحاضر، وقد تطورت لتصبح واحدة من أهم الشركات المصنعة لآلات الجدل في الصين.
