تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المعدات: | آلة جدل الكابلات المصنوعة من الألومنيوم من النوع الصلب | طلب: | صنع الكابلات |
|---|---|---|---|
| مواصفات البكرة: | 630/500/710 | مواد: | النحاس ، الألومنيوم ، الصلب |
| مزود الطاقة: | 380-415 / 440 فولت | قطر عجلة كابستان: | 2000 ملم |
| فترة الضمان: | ضمان لمدة سنة | لون المعدات: | خياري |
| إبراز: | آلة جدل أسلاك الألمنيوم,آلة جدل الكابلات السلكية,آلة جدل إطار الكابلات الصلبة |
||

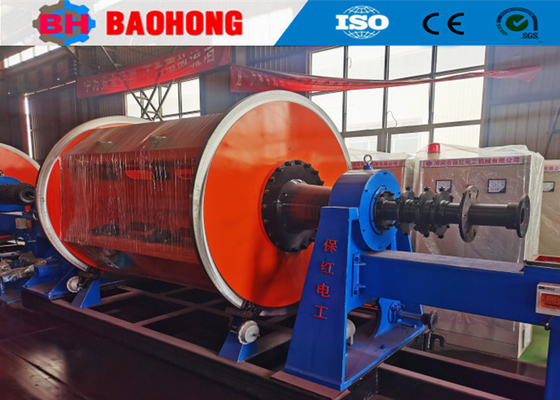

آلة تجديل كابل الأسلاك الصلبة المصنوعة من الألومنيوم، صناعة الكابلات عالية السرعة
تُستخدم الآلة بشكل أساسي لتجديل وضغط الموصل القطاعي، وتجديل ورسم وضغط الموصل الدائري.تم تزويد الآلة بنظام تحكم MMI + PLC لضبط درجة التجديل مسبقًا، واتجاه التجديل، والتحكم التلقائي في تعويض الشد، ومزامنة السرعة مع أداة السحب ووحدة الاستلام.
2. الميزات
2.1 يتم تشغيل جميع الأقفاص ورؤوس ما قبل اللولبة ورأس الشريط وأداة السحب والاستلام بشكل منفصل.
2.2يمكن اختيار آليات التثبيت اليدوية، والتثبيت الهوائي، والتثبيت الكهربائي وغيرها من آليات التثبيت.
2.3شد متعدد الأشكال: شد التباطؤ، والشد الميكانيكي، والشد الميكانيكي لتغذية الحزام المرتدة، والشد الهوائي، إلخ.
2.4 تتوفر أحجام بكرات متعددة (500، 630، 710، إلخ)
2.5 مضيف متعدد مع عدد أقفاص متعددة (6.12.18.24.30) اختياري.
3. العلامة التجارية للأجزاء الرئيسية
3.1 محمل: NSK
3.2 العاكس:
3.3 المكونات الكهربائية الرئيسية ذات الجهد المنخفض:
3.4 المحرك:
3.5 PLC، شاشة تعمل باللمس:
4. البيانات الفنية الرئيسية
| الموديل (آلة التجديل الصلبة) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر السلك الواحد | النحاس | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم |
| الألومنيوم | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم | |
| الحد الأقصى لقطر الموصل المجدول | φ35-55 مم | φ35-55 مم | φ35-55 مم | |
| درجة التجديل | قفص تجديل بـ 6 بكرات | 40-719 مم | 51-896 مم | 54-963 مم |
| قفص تجديل بـ 12 بكرة | 40-719 مم | 51-896 مم | 54-963 مم | |
| قفص تجديل بـ 18 بكرة | 44-793 مم | 63-1056 مم | 57-1012 مم | |
| قفص تجديل بـ 24 بكرة | 51-924 مم | 71-1246 مم | 66-1190 مم | |
| قفص تجديل بـ 30 بكرة | 57-1028 مم | 87-1553 مم | 79-1403 مم | |
| سرعة الدوران | قفص تجديل بـ 6 بكرات | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة |
| قفص تجديل بـ 12 بكرة | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة | |
| قفص تجديل بـ 18 بكرة | 208.5 دورة في الدقيقة | 155 دورة في الدقيقة | 142.6 دورة في الدقيقة | |
| قفص تجديل بـ 24 بكرة | 179 دورة في الدقيقة | 130.1 دورة في الدقيقة | 122.3 دورة في الدقيقة | |
| قفص تجديل بـ 30 بكرة | 161.8 دورة في الدقيقة | 115.9 دورة في الدقيقة | 102.7 دورة في الدقيقة | |
| أداة السحب | قطر عجلة أداة السحب | 2000 مم | 2000 مم | 2000 مم |
| الحد الأقصى لقوة السحب | 30 طن | 30 طن | 40 طن | |
| جهاز ما قبل اللولبة | درجة | 500-2500 مم | 500-2500 مم | 500-2500 مم |
| قدرة المحرك | 90-180 كيلو واط | 110-180 كيلو واط | 130-180 كيلو واط | |
| حجم البكرة | 500*375*127 | 630*475*127 | 710*530*127 | |
| بكرة الدفع المركزية | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بكرة الاستلام | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| الحد الأقصى لسرعة السحب الخطية | 69 م/دقيقة | 69 م/دقيقة | 62 م/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1100 مم | 1100 مم | |
5. الصور
![]()
![]()
6. صورة التعبئة
![]()
7. مصنعنا ومقدمة
![]()
تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية في مدينة Hejian، مقاطعة Hebei، وكانت أكبر شركة مصنعة محترفة لآلات تجديل الأسلاك وآلات التجميع في شمال الصين.
منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات تجديل الأسلاك وآلات التجميع وأجرت تحسينات كبيرة. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات التجديل الصلبة JLK لتكون خط معالجة تجميعي في الصين، وقمنا أيضًا بتطوير خطوط تجديل JGB Bow skip وخطوط الكابلات من نوع CGB Bow skip وخطوط التجميع من نوع CLY High speed Cradle بشكل مستقل.
الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة إنتاج تبلغ مساحتها 8000 متر مربع. تضم شركتنا 60 موظفًا، بما في ذلك 10 موظفين في مجال البحث والتطوير. تزيد قيمة الإنتاج السنوية عن 10 ملايين دولار في الوقت الحاضر، وتطورت إلى واحدة من أهم الشركات المصنعة لآلات التجديل في الصين.
