تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المعدات: | آلة جدل الإطار الصلب الأسلاك النحاسية | مناسبة ل: | تجديل الأسلاك |
|---|---|---|---|
| حجم البكرة: | 500/630 وما إلى ذلك | مادة: | سلك نحاسي ، سلك Al ، أسلاك فولاذية |
| الملعب الذين تقطعت بهم السبل: | 500-2500 ملم | قطر عجلة كابستان: | 2000 ملم |
| ماكس موصل تقطعت بهم السبل OD: | φ35-55 ملم | رمز النظام المنسق: | 8479400000 |
| لون المعدات: | خياري | ||
| إبراز: | آلة لتقطيع أسلاك النحاس من الألومنيوم,آلة إرسال الشعيرات الصلبة 2500mm,آلة التشنج الصلبة مع ضمان |
||

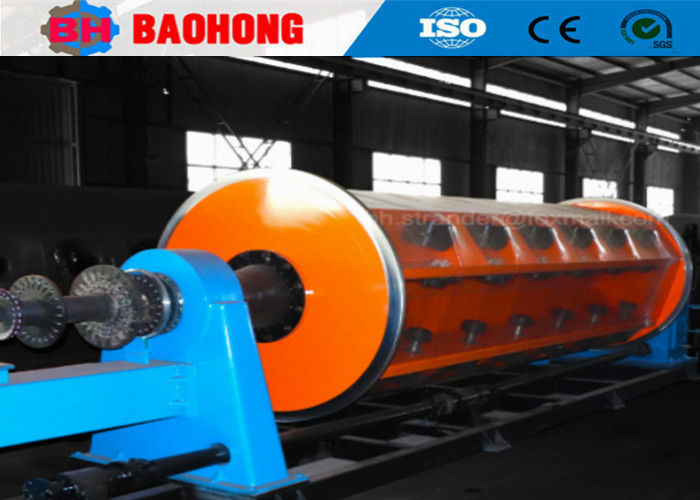

آلة تجديل الأسلاك النحاسية والألمنيوم ذات الإطار الصلب بمسافة 2500 مم
1. التطبيق
تُستخدم الآلة بشكل أساسي لتجديل وضغط الموصلات النحاسية أو الألومنيوم القطاعية أو المستديرة، بالإضافة إلى الموصلات القطاعية المجدولة مسبقًا وما إلى ذلك.
2. المكون الرئيسي
2.1 وحدة التغذية
2.2 آلة التجديل الصلبة
2.3 حامل قالب الضغط والتجميع
2.4 آلة اللف المتمركز
2.5 عداد الأمتار
2.6 عجلة السحب (مع صندوق تروس بـ 36 خطوة)
2.7 حامل الحركة
2.8 وحدة السحب العمودية
2.9 عمود النقل
2.10 خزانة التحكم الكهربائية
3. الميزات
3.1 نقوم بتخصيص آلة التجديل من نوع القفص هذه وفقًا لمتطلبات العملاء.
3.2 يمكن استخدام وحدة السحب وحامل الحركة من النوع العمودي والنوع البواب كلاهما.
3.3 يتم تحميل مجموعة البكرات باستخدام النوع الأرضي الهيدروليكي. تتوفر أيضًا وحدات تحميل عربات جانبية كخيار.
3.4 تستخدم الآلة عمودًا رئيسيًا للمزامنة، مما يضمن دقة وثبات مسافة اللف.
4. المعلمات الفنية
| الموديل (آلة التجديل الصلبة) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر السلك المفرد | نحاس | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم |
| ألومنيوم | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم | |
| الحد الأقصى لقطر الموصل المجدول | φ35-55 مم | φ35-55 مم | φ35-55 مم | |
| مسافة التجديل | قفص تجديل بـ 6 بكرات | 40-719 مم | 51-896 مم | 54-963 مم |
| قفص تجديل بـ 12 بكرة | 40-719 مم | 51-896 مم | 54-963 مم | |
| قفص تجديل بـ 18 بكرة | 44-793 مم | 63-1056 مم | 57-1012 مم | |
| قفص تجديل بـ 24 بكرة | 51-924 مم | 71-1246 مم | 66-1190 مم | |
| قفص تجديل بـ 30 بكرة | 57-1028 مم | 87-1553 مم | 79-1403 مم | |
| سرعة الدوران | قفص تجديل بـ 6 بكرات | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة |
| قفص تجديل بـ 12 بكرة | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة | |
| قفص تجديل بـ 18 بكرة | 208.5 دورة في الدقيقة | 155 دورة في الدقيقة | 142.6 دورة في الدقيقة | |
| قفص تجديل بـ 24 بكرة | 179 دورة في الدقيقة | 130.1 دورة في الدقيقة | 122.3 دورة في الدقيقة | |
| قفص تجديل بـ 30 بكرة | 161.8 دورة في الدقيقة | 115.9 دورة في الدقيقة | 102.7 دورة في الدقيقة | |
| عجلة السحب | قطر عجلة السحب | 2000 مم | 2000 مم | 2000 مم |
| أقصى قوة سحب | 30 طن | 30 طن | 40 طن | |
| جهاز اللف المسبق | مسافة | 500-2500 مم | 500-2500 مم | 500-2500 مم |
| قوة المحرك | 90-180 كيلو واط | 110-180 كيلو واط | 130-180 كيلو واط | |
| حجم البكرة | 500*375*127 | 630*475*127 | 710*530*127 | |
| بكرة التغذية المركزية | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بكرة السحب | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| أقصى سرعة خطية للسحب | 69 م/دقيقة | 69 م/دقيقة | 62 م/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1100 مم | 1100 مم | |
5. الصور
6. صور التعبئة
7. مقدمة عن مصنعنا وشركتنا
تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية بمدينة Hejian، مقاطعة Hebei، وقد كانت أكبر مصنع متخصص لآلات تجديل الأسلاك وآلات التجميع في شمال الصين.
منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات تجديل الأسلاك وآلات التجميع وحققت تحسنًا كبيرًا. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات التجديل الصلبة JLK لتصبح خط معالجة متكامل في الصين، كما قمنا بتطوير خطوط تجديل JGB Bow skip بشكل مستقل، وخطوط تجميع CGB Bow skip، وخطوط تجميع CLY High speed Cradle.
الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة إنتاج 8000 متر مربع. تضم شركتنا 60 موظفًا، منهم 10 موظفين في قسم البحث والتطوير. تبلغ قيمة الإنتاج السنوية حاليًا أكثر من 10 ملايين دولار، وقد تطورت لتصبح واحدة من أهم الشركات المصنعة لآلات التجديل في الصين.
