تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | آلة جدل الكابلات من نوع الإطار الصلب | استخدام: | تجديل الأسلاك |
|---|---|---|---|
| الحجم: | 500/630/710/720 | المواد: | أسلاك النحاس والألمنيوم والصلب |
| العلامة التجارية PLC: | سيمنز | الأعلى. قوة السحب: | 30 ت |
| لون الجهاز: | كطلب | فترة الضمان: | ضمان لمدة 12 شهرًا |
| إبراز: | آلة جدل الكابلات من نوع الإطار,آلة جدل كبل أسلاك الألمنيوم,آلة جدل كابل بكرة 630 مم |
||

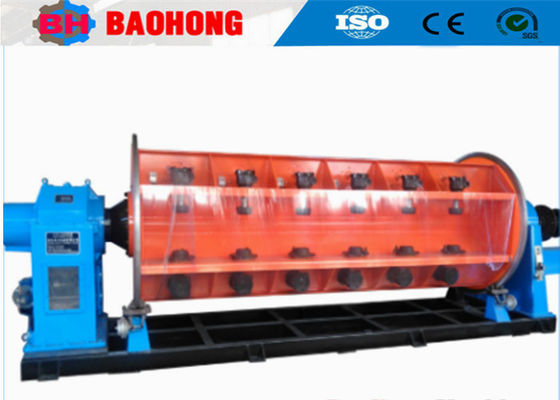

آلة ربط الكابلات ذات الإطار الصلب للأسلاك الألومنيومية
1التطبيق
الآلة هي مناسبة لتشديد الطول الطويل والقطاع العارية من النحاس الألومنيوم ، سبيكة الألومنيوم ، الكابلات الألومنيوم الفولاذ التعزيز الأسلاك لإنتاج كابلات الطاقة التالية ،الموصلات ذات الشكل القطاعي، حول مضغوطة.
2المكونات الرئيسية
2.1 دفع 1 مجموعة
2.2 شرائح صلبة لكل ريل 1 مجموعة
2.3 عقدة التكثيف والتركيب 1 مجموعة
2.4 جهاز التواء والتكثيف 1 مجموعة
2.5 متر عداد 1 مجموعة
2.6 كابستان 1 مجموعة
2.7 عبارة عن عبارة عن عبارة عن عبارة عن
2.8 نوع العمود 1 مجموعة
2.9 الحجرة الرئيسية وحجرة التشغيل مجموعة واحدة لكل منها
3الخصائص
3.1 نقل بواسطة محرك منفصل / عمود الأرض.
3.2 سيتم تصنيع الهيكل بأكمله على الدوارة الأفقية الكبيرة
3.3 بوبين: 500mm، 630mm، 710mm DIN 46397 القياسية / المعدلة.
3.4 يمكنه تقدير إشارة الكسر لأي بكرة في كل قفص متجمد بدقة باستخدام المسح الكمي الرقمي، ويمكن عرض موقع الكسر على الشاشة اللمسية.
4المعلمات التقنية
| النموذج (آلة القيادة الصلبة) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر السلك الواحد | النحاس | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم | |
| الحد الأقصى للوقاية من التشويش على الموصل | φ35-55 ملم | φ35-55 ملم | φ35-55 ملم | |
| (بيتش) | 6 قفص البوبلين | 40-719 ملم | 51-896 ملم | 54-963 ملم |
| 12 قفص البوبلين | 40-719 ملم | 51-896 ملم | 54-963 ملم | |
| 18 قفص البوبلين | 44-793 ملم | 63-1056 ملم | 57-1012 ملم | |
| 24 قفص البوبلين | 51-924 ملم | 71-1246 ملم | 66-1190 ملم | |
| 30 قفص البوبلين | 57-1028 ملم | 87-1553 ملم | 79-1403 ملم | |
| سرعة الدوران | 6 قفص البوبلين | 230.6 دورات/دقيقة | 180.1 دورة/دقيقة | 150.6 دورات/دقيقة |
| 12 قفص البوبلين | 230.6 دورات/دقيقة | 180.1 دورة/دقيقة | 150.6 دورات/دقيقة | |
| 18 قفص البوبلين | 208.5 دورة/دقيقة | 155 دورة/دقيقة | 142.6 دورات/دقيقة | |
| 24 قفص البوبلين | 179 دورة/دقيقة | 130.1 دورة/دقيقة | 122.3 دورة/دقيقة | |
| 30 قفص البوبلين | 161.8 دورة/دقيقة | 115.9 دورة/دقيقة | 102.7 دورة/دقيقة | |
| كابستان | قطر عجلة كابستان | 2000 ملم | 2000 ملم | 2000 ملم |
| القوة القصوى للانسحاب | 30 طن | 30 طن | 40 طن | |
| الجهاز المسبق للدوائر | الارتفاع | 500-2500ملم | 500-2500ملم | 500-2500ملم |
| قوة المحرك | 90-180 كيلوواط | 110-180 كيلوواط | 130-180 كيلوواط | |
| حجم البوبين | 500*375*127 | 630*475*127 | 710*530*127 | |
| مركز الدفع بوبين | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| (بوبين) | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| الحد الأقصى للسرعة الخطية للخروج | 69 متر/دقيقة | 69 متر/دقيقة | 62 متر/دقيقة | |
| الارتفاع المركزي | 1000 ملم | 1100 ملم | 1100 ملم | |

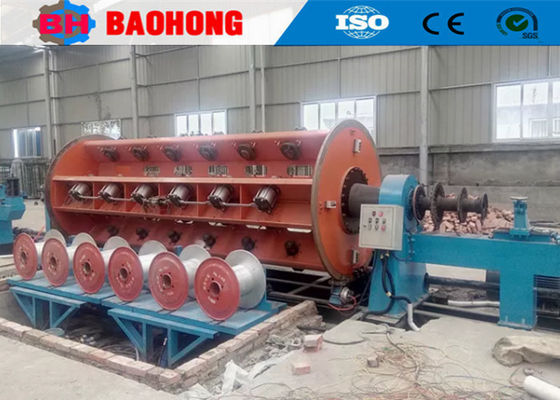

5الصور
6صورة التعبئة
7مصنعنا وشركتنا
تم تأسيس شركة هيجيان باوهونغ الآلات الكهربائية المحدودة في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية لمدينة هيجيان ، مقاطعة هيبي ،كان أكبر مصنع محترف لآلات سلكية وآلة وضع في شمال الصين.
منذ عام 2006 اعتماداً على رعاية ودعم عملائنالقد كرست ماشينات باوهونغ للبحث والتطوير من آلة سلكية وآلة وضع و قد حققت تحسنا كبيراالآن أصبحنا المصنع الوحيد الذي يمكن تطوير الإنتاج من سلسلة JLK الصلبة محرك القيود لتكون خط التجميع معالجة في الصين،ونحن أيضا قد وضعت بشكل مستقل جي جي بي قوس قفز خطوط الشباك، خطوط الكابلات من نوع CGB Bow skip و CLY High speed Cradle type laying up lines.
الآن ، تشمل شركة هيجيان باوهونغ الآلات الكهربائية المحدودة ، مساحة 10000 متر مربع ، ورشة عمل إنتاج 8000 متر مربع. لدى شركتنا 60 موظفًا ، بما في ذلك 10 موظفين للبحث والتطوير.قيمة الإنتاج السنوي أكثر من 10 ملايين دولار في الوقت الحاضرو قد تطورت لتصبح واحدة من أهم مصنعي آلات التشنج في الصين
