تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | آلة تجديل المواد الصلبة الأوتوماتيكية بالكامل | مواصفات البكرة: | 500/630 / 710 |
|---|---|---|---|
| ينطبق على: | تجديل كابل الطاقة والموصل ، | طريقة التحميل: | تحميل سفلي جانبي |
| الملعب تجديل: | خطوة أقل ، قابل للتعديل | ماركة: | BH |
| لون الآلة: | وفقا لطلب العميل | ||
| إبراز: | جامدة الإطار آلة تجديل,سلك كابل آلة تجديل |
||
آلة جدل صلبة أوتوماتيكية بالكامل، آلة تصنيع الأسلاك الكهربائية
1. التطبيق
تُستخدم الآلة بشكل أساسي لجدل وتجميع موصلات قطاعية أو دائرية من النحاس أو الألومنيوم، بالإضافة إلى موصلات قطاعية حلزونية مسبقة وما إلى ذلك.نظام تحكم إلكتروني منفصل، يتحكم النظام الهيدروليكي في رفع وإنزال الحامل.
2. المكون الرئيسي
2.1 الاستلام (نوع العمود + النوع الثابت)
2.2 قفص جدل صلب
2.3 حامل قالب التجميع والضغط
2.4 آلة الشريط متحد المركز
2.6 الرافعة (مع علبة تروس بـ 36 خطوة)
2.7 حامل العبور
2.8 الاستلام من النوع العمودي
2.9 المحرك + مخفض السرعة مرات
2.10 عمود النقل
2.11 خزانة التحكم الكهربائية (الخزانة الرئيسية وخزانة التشغيل)
3. الميزات
3.1 نقوم بتخصيص آلة الجدل من نوع القفص هذه وفقًا لمتطلبات العملاء.
3.2 التحميل والتفريغ يتمان في وضعية أوتوماتيكية، وهي عملية بسيطة للغاية.
3.3 تحميل مجموعة البكرة باستخدام النوع الهيدروليكي الأرضي. محملات العربة الجانبية اختيارية أيضًا.
3.4 يضمن نظام تحديد المواقع البطيء الزاوية الدقيقة للتحميل والتفريغ.
3.5 فرامل هوائية من النوع القرصي للقفس.
3.6 مجهزة بـ PLC، اختيارية.
4. البيانات الفنية
| الموديل (آلة الجدل الصلبة) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر السلك الواحد | النحاس | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم |
| الألومنيوم | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم | |
| القطر الخارجي الأقصى للموصل المجدول | φ35-55 مم | φ35-55 مم | φ35-55 مم | |
| درجة الجدل | قفص جدل بـ 6 بكرات | 40-719 مم | 51-896 مم | 54-963 مم |
| قفص جدل بـ 12 بكرة | 40-719 مم | 51-896 مم | 54-963 مم | |
| قفص جدل بـ 18 بكرة | 44-793 مم | 63-1056 مم | 57-1012 مم | |
| قفص جدل بـ 24 بكرة | 51-924 مم | 71-1246 مم | 66-1190 مم | |
| قفص جدل بـ 30 بكرة | 57-1028 مم | 87-1553 مم | 79-1403 مم | |
| سرعة الدوران | قفص جدل بـ 6 بكرات | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة |
| قفص جدل بـ 12 بكرة | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة | |
| قفص جدل بـ 18 بكرة | 208.5 دورة في الدقيقة | 155 دورة في الدقيقة | 142.6 دورة في الدقيقة | |
| قفص جدل بـ 24 بكرة | 179 دورة في الدقيقة | 130.1 دورة في الدقيقة | 122.3 دورة في الدقيقة | |
| قفص جدل بـ 30 بكرة | 161.8 دورة في الدقيقة | 115.9 دورة في الدقيقة | 102.7 دورة في الدقيقة | |
| الرافعة | قطر عجلة الرافعة | 2000 مم | 2000 مم | 2000 مم |
| أقصى قوة سحب | 30 طن | 30 طن | 40 طن | |
| جهاز حلزوني مسبق | الدرجة | 500-2500 مم | 500-2500 مم | 500-2500 مم |
| قدرة المحرك | 90-180 كيلو واط | 110-180 كيلو واط | 130-180 كيلو واط | |
| حجم البكرة | 500*375*127 | 630*475*127 | 710*530*127 | |
| بكرة الدفع المركزية | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بكرة الاستلام | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| أقصى سرعة خطية للسحب | 69 م/دقيقة | 69 م/دقيقة | 62 م/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1100 مم | 1100 مم | |

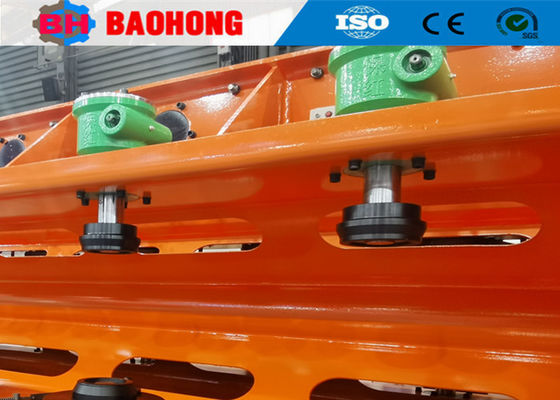

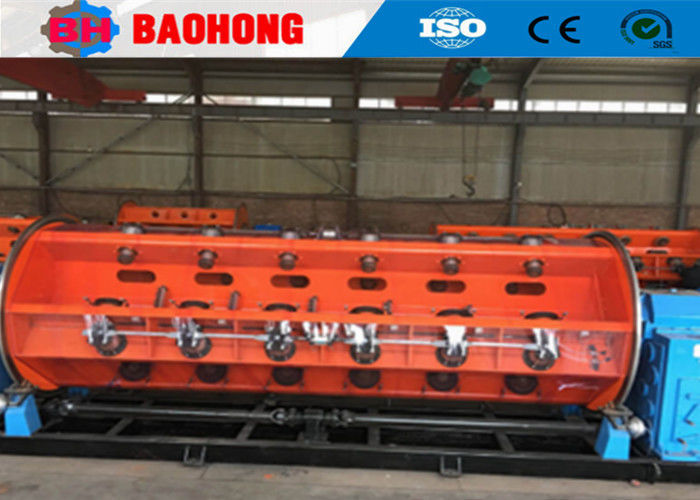

5. الصور
![]()
![]()
6. صور التعبئة
![]()
7. مصنعنا ومقدمات
![]()
تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية في مدينة Hejian، مقاطعة Hebei، وكانت أكبر شركة مصنعة محترفة لآلات الجدل و آلات التجميع في شمال الصين.
منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات الجدل وآلات التجميع وأجرت تحسينات كبيرة. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات الجدل الصلبة JLK لتكون خط تجميع في الصين، وقمنا أيضًا بتطوير خطوط الجدل JGB Bow skip وخطوط الكابلات من نوع CGB Bow skip وخطوط التجميع من النوع CLY عالي السرعة.
الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة الإنتاج 8000 متر مربع. لدى شركتنا 60 موظفًا، بما في ذلك 10 موظفين في مجال البحث والتطوير. تزيد قيمة الإنتاج السنوية عن 10 ملايين دولار في الوقت الحالي، وتطورت إلى واحدة من أهم الشركات المصنعة لآلات الجدل في الصين.
