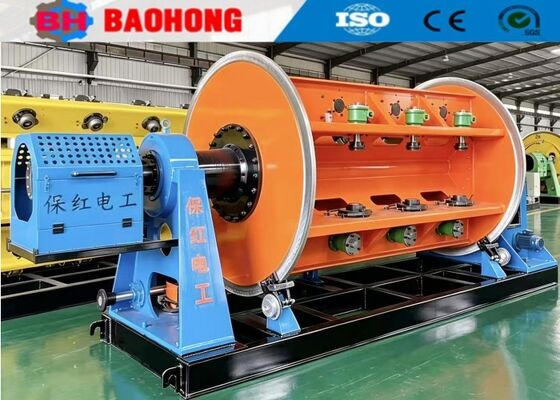

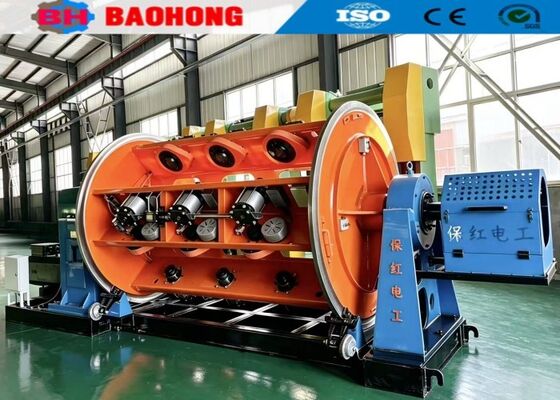

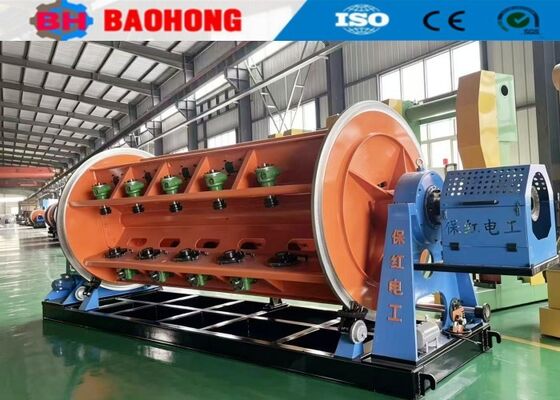

ماكينة جدل الإطار الصلب عالية السرعة JLK لخطوط النقل العلوية وACSR

1. ميزات آلة التجديل الصلبة

1.1 تصميم عدم الالتواء الخلفي: مصمم لتسليح أسلاك النحاس، والأسلاك الألومنيوم المستديرة، والموصلات القطاعية المجدولة مسبقًا، والأسلاك الفولاذية.

1.2 خيارات تحميل مرنة: يمكن تخصيص آليات التحميل الجانبي والتحميل الأمامي الأوتوماتيكي بناءً على تخطيط موقع العميل والمتطلبات المحددة.

1.3 تحكم دقيق في الشد: مجهز بمقاومة هوائية ومكابح كهرومغناطيسية للحفاظ على شد ثابت وموثوق به طوال الإنتاج.

1.4 محرك مستقل لكل قفص: يتميز بهيكل نقل عمود أرضي حيث يتم تشغيل كل قفص بواسطة محرك مستقل مع تزامن كهربائي.

1.5 تحكم متقدم HMI + PLC: يتيح الإعداد السهل لخطوة واتجاه التجديل، وتعويض الشد التلقائي، والتزامن السلس للسرعة مع بكرة السحب ووحدة اللف.

1.6 حماية سلامة شاملة: تشمل ميزات السلامة المدمجة حماية انقطاع السلك (الخط الزائد) وحماية الجهد الزائد.

2.1Ø 500-630 حامل تغذية مركزي                            1 مجموعة

2.26B، 12B، 18B، 24B آلة تجديل صلبة                    1 مجموعة لكل منها

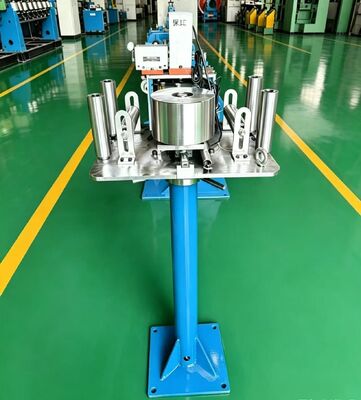

2.3 ضاغط تجميع الأسلاك                                  4 مجموعات

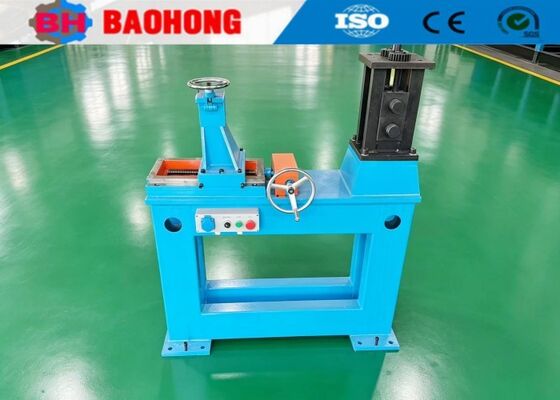

2.4 عداد الأمتار                                                         1 مجموعة

2.5Ø 2000 بكرة سحب مزدوجة المبادرة                             1 مجموعة

2.6Ø 2500 حامل لف مع حركة عرضية                        1 مجموعة

2.7 نظام النقل                                              1 مجموعة

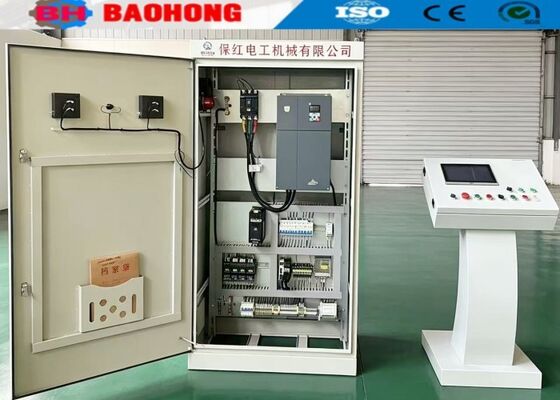

2.8 نظام التحكم الكهربائي                                            1 مجموعة

2.9 جهاز حماية السلامة (غطاء سلامة دفع-سحب)   1 مجموعة

2.10 غطاء سلامة العمود الأرضي                                     1 مجموعة

2.11 فاصل تحميل البكرات                                           1 مجموعة

2.12 مفتاح ربط هوائي                                                 1 مجموعة

3. الميزات
3.1 الجهاز مجهز بواجهة بين الإنسان والآلة، ويمكن عرض جميع معلمات التشغيل وضبطها في الوقت الفعلي، وهو أمر بديهي ومريح.

3.2 يمكن عرض سرعة الدوران الفعلية، وسرعة بكرة السحب الخطية، ومعلمات التشغيل الأخرى لآلة التجديل بشكل مرئي.

3.3 يتم توصيل عجلة القياس بخزانة التحكم الرئيسية لضبط العداد للتوقف.

3.4 يتم نقل إشارة إنذار الانقطاع لاسلكيًا لتجنب الارتباك أو فشل سلك الإرسال بشكل فعال.

3.5 اعتماد مكتب تشغيل بشاشة لمس من نوع الخزانة، وهو مناسب للتشغيل وجميل في الشكل.

4. المعلمات الفنية

4.1 قطر السلك المفرد المجدول

سلك نحاسي                      Φ1.5～Φ5.0 مم

سلك ألومنيوم                  Φ1.8～Φ5.0 مم

4.2 أقصى قطر خارجي للتجديل      Φ45 مم
4.3 خطوة التجديل

6B                                     50-720 مم

12B                                   77-866 مم

18B                                   99-998 مم

24B                                  110-1118 مم

4.4 سرعة الدوران

6B                                    330 دورة في الدقيقة

12B                                  308 دورة في الدقيقة

18B                                  275 دورة في الدقيقة

24B                                  252 دورة في الدقيقة

4.5 أقصى سرعة خطية لبكرة السحب        85.45 م/دقيقة
4.6 قطر عجلة السحب           Ø2000 مم
4.7 بكرة في القفص                              PND500
4.8 حجم بكرة التغذية المركزية            PN100～PN1600
4.9 بكرة اللف                              PN1600～PN2500
4.10 قوة المحرك الرئيسي                   75 كيلو واط (محرك تيار متردد مع عاكس)

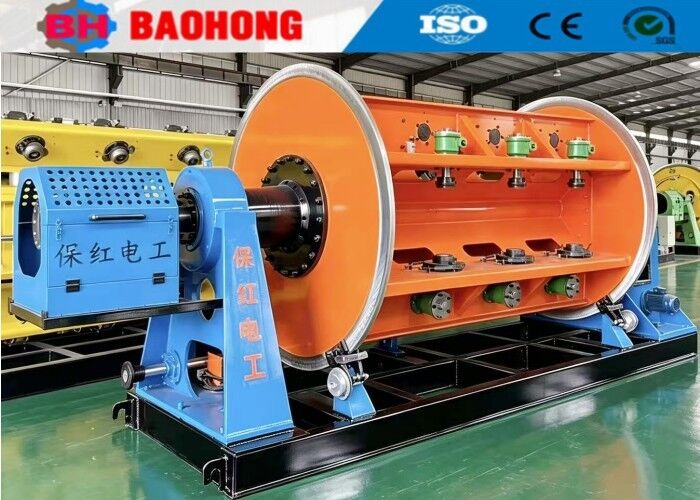

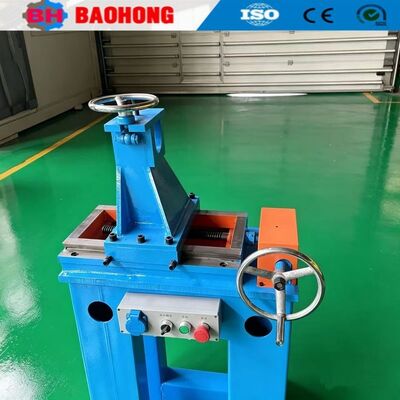

5. صور

6. صورة التعبئة

7. مقدمة عن مصنعنا وشركتنا

تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية بمدينة Hejian، مقاطعة Hebei، وقد كانت أكبر مصنع متخصص لآلات تجديل الأسلاك وآلات التجميع في شمال الصين.

منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات تجديل الأسلاك وآلات التجميع وأحرزت تحسنًا كبيرًا. لقد أصبحنا الآن المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات التجديل الصلبة JLK لتكون خط معالجة تجميعي في الصين، كما قمنا بتطوير خطوط تجديل JGB Bow skip بشكل مستقل، وخطوط تجميع CGB Bow skip، وخطوط تجميع CLY High speed Cradle type.

الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة إنتاج 8000 متر مربع. تضم شركتنا 60 موظفًا، بما في ذلك 10 موظفين في البحث والتطوير. تبلغ قيمة الإنتاج السنوية أكثر من 10 ملايين دولار في الوقت الحالي، وقد تطورت لتصبح واحدة من أهم مصنعي آلات التجديل في الصين.
