تفاصيل المنتج:
شروط الدفع والشحن:
|
| Name: | Planetary Wire Cable Stranding Machine | Application: | Stranding |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al wire and Steel wires |
| Max.stranded conductor OD(500): | φ35 mm | Max. Haul-off Linear Speed(630): | 20 m/min |
| Equipment painting: | According to customer request | Guarantee time: | 12 Months guarantee |
| إبراز: | آلة تجديل الكواكب من نوع القفص,آلة جدل الكابلات السلكية 20 M / Min,آلة جدل الأسلاك الكوكبية من نوع القفص |
||

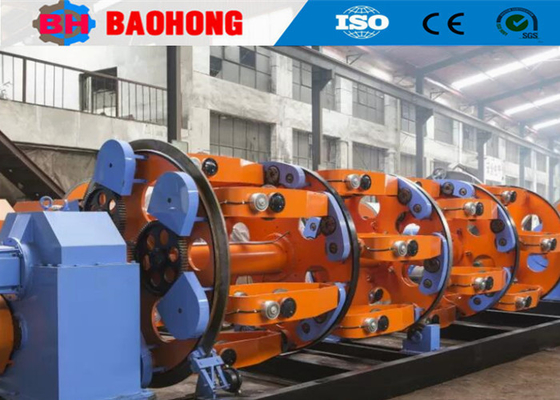

JLY500 / 30B نوع القفص الكوكبي سلك الكابل 20 م/دقيقة
1. استخدام
تستخدم هذه الآلة بشكل رئيسي لتجهيز أسلاك الألومنيوم النحاسية والأسلاك الألومنيومية ذات النواة الفولاذية والأسلاك العازلة.
2المكونات الرئيسية
2.1 2500 نوع دفع قبالة الوقوف 1 مجموعة
2.2. 30B قفص متواصل 1 مجموعة
2.3. سلك التجميع يموت 1 مجموعة
2.4. 500 آلة تصنيف الشريط المتحرك 1 مجموعة
2.5. 630 آلة درع 1 مجموعة
2.6- عداد الميتر 1 مجموعة
2.7. 1600ملم كابستان عجلات مزدوجة + 27 مربع مرحلة 1 مجموعة
2.8. 2500عبر الحث الكهربائي 1 مجموعة
2.9. 2500 نوع العمود يأخذ 1 مجموعة
2.10محرك 55 كيلوواط + علبة التروس الخفيفة 1 مجموعة
2.11. خزانة التحكم الكهربائية 2 مجموعات
2.12نظام النقل، عمود النقل، مربع البلاط الداعم، الارتباط العالمي، الخ
3المعلمات التقنية
| النموذج (آلة القيود الكوكبية) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر السلك الواحد | النحاس | φ1-1.6 ملم | φ1-4 ملم | φ1.2-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.2-2 ملم | φ1.2-4 ملم | φ1.4-5 ملم | φ2.0-5 ملم | |
| الحد الأقصى للوقاية من التشويش على الموصل | φ14 ملم | φ28 ملم | φ35 ملم | φ45 ملم | |
| (بيتش) | 6 قفص البوبلين | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 قفص البوبلين | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 قفص البوبلين | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 قفص البوبلين | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| سرعة الدوران | 6 قفص البوبلين | 218 دورة/دقيقة | 120 دورة/دقيقة | 106 دورة/دقيقة | 55 دورة/دقيقة |
| 12 قفص البوبلين | 118 دورة/دقيقة | 110 دورة/دقيقة | 97.5 دورة/دقيقة | 45 دورة/دقيقة | |
| 18 قفص البوبلين | 108 دورة/دقيقة | 100 دورة في الدقيقة | 82.9 دورة/دقيقة | 35 دورة/دقيقة | |
| 24 قفص البوبلين | 98 دورة/دقيقة | 90 دورة/دقيقة | 74 دورة/دقيقة | 25 دورة/دقيقة | |
| كابستان | قطر عجلة كابستان | 1000 ملم | 1600 ملم | 1800 ملم | 2000 ملم |
| القوة القصوى للانسحاب | 2T | 5T | 10T | 15T | |
| قوة المحرك | 18.5 كيلوواط | 22 كيلوواط | 37 كيلوواط | 55 كيلوواط | |
| حجم البوبين | 315 ملم | 400 ملم | 500 ملم | 630 ملم | |
| مركز الدفع بوبين | 315 ملم | 1250 ملم | 1600 ملم | 1600 ملم | |
| (بوبين) | 1250 ملم | 2000 ملم | 2000 ملم | 2500 ملم | |
| الحد الأقصى للسرعة الخطية للخروج | 25 متر/دقيقة | 30 متر/دقيقة | 34.7 م/دقيقة | 20 متر/دقيقة | |
| الارتفاع المركزي | 1000 ملم | 1000 ملم | 1000 ملم |
1100 ملم
|
|
4صورة
5صورة التعبئة
6مصنعنا و مقدمتنا
تم تأسيس شركة هيجيان باوهونغ الآلات الكهربائية المحدودة في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية لمدينة هيجيان ، مقاطعة هيبي ،كان أكبر مصنع محترف لآلات سلكية وآلة وضع في شمال الصين.
منذ عام 2006 اعتماداً على رعاية ودعم عملائنالقد كرست ماشينات باوهونغ للبحث والتطوير من آلة سلكية وآلة وضع و قد حققت تحسنا كبيراالآن أصبحنا المصنع الوحيد الذي يمكن تطوير الإنتاج من سلسلة JLK الصلبة محرك القيود لتكون خط التجميع معالجة في الصين،ونحن أيضا قد وضعت بشكل مستقل جي جي بي قوس قفز خطوط الشباك، خطوط الكابلات من نوع CGB Bow skip و CLY High speed Cradle type laying up lines.
الآن ، تشمل شركة هيجيان باوهونغ الآلات الكهربائية المحدودة ، مساحة 10000 متر مربع ، ورشة عمل إنتاج 8000 متر مربع. لدى شركتنا 60 موظفًا ، بما في ذلك 10 موظفين للبحث والتطوير.قيمة الإنتاج السنوي أكثر من 10 ملايين دولار في الوقت الحاضرو قد تطورت لتصبح واحدة من أهم مصنعي آلات التشنج في الصين
