تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة تدريع الكابلات الفولاذية | وظيفة: | تدريع الأسلاك الفولاذية |
|---|---|---|---|
| طريقة التحكم: | التحكم PLC | ضياء الأسلاك.: | 1.5-2.5mm |
| قطر عجلة السحب (500/400): | 2000 ملم | تحمل العلامة التجارية: | NSK |
| رمز النظام المنسق: | 8479400000 | لون المعدات: | خياري |
| فترة الضمان: | 12 شهرا | ||
| إبراز: | آلة جدل الأسلاك الفولاذية المدرعة,آلة جدل الأسلاك الصلبة من النوع الكوكبي,آلة تدريع الأسلاك الفولاذية بالتحكم PLC |
||
آلة جدل الأسلاك الفولاذية للتحكم PLC للتسليح
1. التطبيق
تُستخدم هذه الآلة بشكل أساسي في تسليح الفولاذ والالتواء الخلفي وجدل الكابلات.
2. المكونات الرئيسية
2.1 حامل الدفع 1 مجموعة
2.2 قفص الجدل 1 مجموعة
2.3 قالب تجميع الأسلاك 1 مجموعة
2.4 عداد الأمتار 1 مجموعة
2.5 ونش بعجلتين 1 مجموعة
2.6 اجتياز الحث الكهربائي 1 مجموعة
2.7 التقاط من النوع العمودي 1 مجموعة
2.8 الخزانة الكهربائية 1 مجموعة
2.9 رأس تسليح الأسلاك الفولاذية + الأنبوب الداخلي 1 مجموعة
3. الميزات الرئيسية
3.1 الآلة مناسبة لجدل الأسلاك النحاسية والألومنيوم العارية ذات الطول والمقطع الطويل، وسبائك الألومنيوم، والأسلاك الفولاذية المقواة بالألومنيوم لإنتاج كابلات الطاقة التالية. موصل قطاعي، مضغوط دائري، أحادي النواة مسبق اللولب.
3.2 رؤوس العمود الأمامية والخلفية للآلة الرئيسية مصنوعة من مصبوبات فولاذية متكاملة لتجنب التشقق الناتج عن اللحام.
3.3 تم زيادة منطقة الكبح للآلة الرئيسية لتحسين أداء الكبح. تلميع سطح عجلة الونش.
4. المعلمات الفنية
الموديل (آلة تسليح الأسلاك الفولاذية) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر السلك الفولاذي | 1-2.5 ملم | 1-2.5 ملم | 1-2.5 ملم | 1-2.5 ملم | |
| الحد الأقصى لـ OD المجدول | 40 ملم | 55 ملم | 60 ملم | 70 ملم | |
| درجة الجدل | قفص جدل بـ 24 بكرة |
38-752 | 51-942 | 63-1144 | 500-4120 |
قفص جدل بـ 36 بكرة |
38-752 | 51-942 | 63-1144 | 500-4120 | |
قفص جدل بـ 42 بكرة |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| قفص جدل بـ 48 بكرة | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| سرعة الدوران | قفص جدل بـ 24 بكرة | 98 دورة في الدقيقة | 90 دورة في الدقيقة | 68.3 دورة في الدقيقة | 55 دورة في الدقيقة |
| قفص جدل بـ 36 بكرة | 88 دورة في الدقيقة | 80 دورة في الدقيقة | 58.3 دورة في الدقيقة | 45 دورة في الدقيقة | |
| قفص جدل بـ 42 بكرة | 78 دورة في الدقيقة | 70 دورة في الدقيقة | 48.3 دورة في الدقيقة | 35 دورة في الدقيقة | |
| قفص جدل بـ 48 بكرة | 68 دورة في الدقيقة | 60 دورة في الدقيقة | 38.3 دورة في الدقيقة | 28 دورة في الدقيقة | |
الونش |
قطر عجلة الونش | 1600 ملم | 2000 ملم | 2000 ملم | 2500 ملم |
| الحد الأقصى لقوة السحب | 10T | 15T | 15T | 20T | |
قدرة المحرك |
45 كيلو واط | 55 كيلو واط | 55 كيلو واط | 75 كيلو واط | |
حجم البكرة |
315 ملم | 400 ملم | 500 ملم | 630 ملم | |
بكرة الدفع المركزية |
1250 ملم | 2000 ملم | 2000 ملم | 3150 ملم | |
بكرة الالتقاط |
1250 ملم | 2000 ملم | 2000 ملم | 3150 ملم | |
الحد الأقصى للسرعة الخطية للسحب |
25 م/دقيقة | 30 م/دقيقة | 34.7 م/دقيقة | 45 م/دقيقة | |
الارتفاع المركزي |
1000 ملم | 1000 ملم | 1000 ملم | 1100 ملم | |

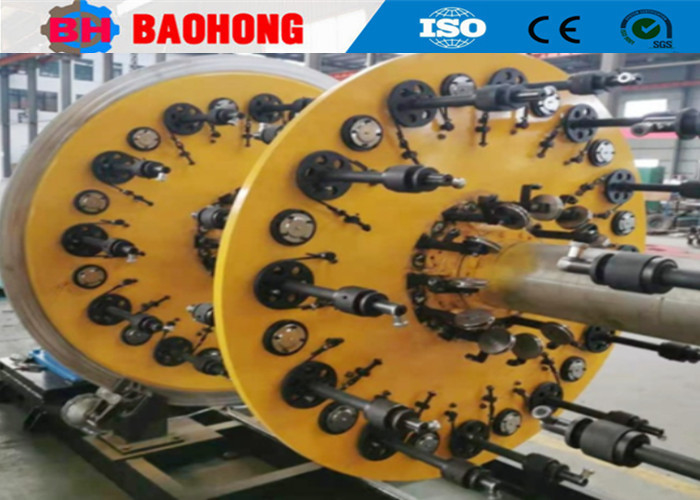

5. الصور
6. صورة التعبئة
7. مصنعنا ومقدمة
تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية في مدينة Hejian، مقاطعة Hebei، وكانت أكبر شركة مصنعة محترفة لآلات جدل الأسلاك وآلات التمديد في شمال الصين.
منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات جدل الأسلاك وآلات التمديد وأجرت تحسينات كبيرة. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات الجدل الصلبة JLK لتكون خط معالجة تجميعي في الصين، وقمنا أيضًا بتطوير خطوط جدل Bow skip JGB بشكل مستقل، وخطوط الكابلات من نوع Bow skip CGB وخطوط التمديد من النوع Cradle عالية السرعة CLY.
الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة إنتاج 8000 متر مربع. لدى شركتنا 60 موظفًا، بما في ذلك 10 موظفين في مجال البحث والتطوير. تزيد قيمة الإنتاج السنوية عن 10 ملايين دولار في الوقت الحاضر، وتطورت إلى واحدة من أهم الشركات المصنعة لآلات الجدل في الصين.
