تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product name: | Sun Type Cu Wire Cable Armouring Machine | Bobbin sizes: | 400 mm, 500 mm, 630 mm ,etc |
|---|---|---|---|
| Type: | Planetary & Sun type | Loading way: | side /side bottom loading |
| Wire dia.: | 1.5-2.5mm | Pulling wheel Diameter (500): | 2000 mm |
| PLC brand: | Optional | Equipment painting: | Optional |
| إبراز: | آلة جدل الكابلات عالية السرعة,آلة جدل الأسلاك من نوع الشمس,آلة تدريع الكابلات النحاسية |
||

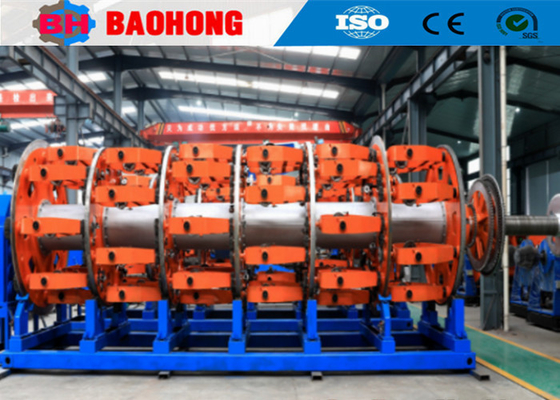

آلة تسليح سلكي من نوع شمس
1. التطبيق
أداء ممتاز عالية السرعة السلك الفولاذية الكابل الدرع الماكينة هي أساساتستخدم في الدروع ذات الطبقة الواحدة من الأسلاك الفولاذية وأسلاك النحاس30 سلك.يمكن استخدامها مع رأس الشريط ،في نواة العزل وبعض عمليات تشبيك كابلات التحكم. يتم نقل إشارة إنذار السلك المكسور عن طريق النبض ، ومعدل وقف السلك المكسور هو 100٪.تلميع سطح عجلة الكابستان.
2المكون الرئيسي
خيط الخصم المركزي، خرطوم الدرع، حامل الجهاز، جهاز الشريط، جهاز الجر، عداد العدادات، جهاز التقاط، نظام النقل ونظام التحكم الكهربائي.
3السمات الرئيسية
3.1 هذه الآلة مناسبة لتجهيز أسلاك النحاس من الألومنيوم والسبائك من الألومنيوم والأسلاك الفولاذية لتعزيز أسلاك الطاقة التالية:الموصلات ذات الشكل القطاعي،مضغوطة مستديرة ،قلب واحد متداخل.
3.2 يتم ترتيب العجلات حول الأقفاص. يمكن لنظام التحميل الجانبي المركزي زيادة الكفاءة أكثر بكثير، والمعدات لديها قوة عالية، سرعة عالية.
3.3 يتم تشغيلها بواسطة علبة التروس ذات 36 مرحلة، عجلات سحب عجلات كابستان مزدوجة معلقة في وضعية معتمدة على العمود.عجلة واحدة مستقيمة والآخر هو موقف منحني مرتبة لضمان الرعاية الجيدة للمواد التي سيتم سحبهايصل الحد الأقصى لقوة السحب إلى 15T. كل ريل مجهز بمستشعر سلك مكسور متقدم، مما يسمح بإيقاف الآلة تلقائيًا في حالة كسر السلك.
4المعلمات التقنية
النموذج (آلة تسليح الأسلاك الفولاذية) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر الأسلاك الفولاذية | 1-2،5 ملم | 1-2،5 ملم | 1-2،5 ملم | 1-2،5 ملم | |
| الحد الأقصى لـ OD | 40 ملم | 55 ملم | 60 ملم | 70 ملم | |
| (بيتش) | 24 قفص البوبلين |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 قفص البوبين |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 قفص البوبلين |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 قفص البوبين المتشرد | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| سرعة الدوران | 24 قفص البوبلين | 98 دورة/دقيقة | 90 دورة/دقيقة | 68،3 دورة/دقيقة | 55 دورة/دقيقة |
| 36 قفص البوبين | 88 دورة/دقيقة | 80 دورة/دقيقة | 58،3 دورة/دقيقة | 45 دورة/دقيقة | |
| 42 قفص البوبلين | 78 دورة/دقيقة | 70 دورة/دقيقة | 48،3 دورة/دقيقة | 35 دورة/دقيقة | |
| 48 قفص البوبين المتشرد | 68 دورة/دقيقة | 60 دورة/دقيقة | 38،3 دورة/دقيقة | 28 دورة/دقيقة | |
كابستان |
قطر عجلة كابستان | 1600 ملم | 2000 ملم | 2000 ملم | 2500 ملم |
| القوة القصوى للانسحاب | 10T | 15T | 15T | 20T | |
قوة المحرك |
45 كيلوواط | 55 كيلوواط | 55 كيلوواط | 75 كيلوواط | |
حجم البوبين |
315 ملم | 400 ملم | 500 ملم | 630 ملم | |
مركز الدفع بوبين |
1250 ملم | 2000 ملم | 2000 ملم | 3150 ملم | |
خذ (بوبين) |
1250 ملم | 2000 ملم | 2000 ملم | 3150 ملم | |
الحد الأقصى للسرعة الخطية للخروج |
25 متر/دقيقة | 30 متر/دقيقة | 34،7 م/دقيقة | 45 متر/دقيقة | |
الارتفاع المركزي |
1000 ملم | 1000 ملم | 1000 ملم | 1100 ملم | |
5الصور
6صورة التعبئة
7.مصنعنا و مقدمتنا
تم تأسيس شركة هيجيان باوهونغ الآلات الكهربائية المحدودة في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية لمدينة هيجيان ، مقاطعة هيبي ،كان أكبر مصنع محترف لآلات سلكية وآلة وضع في شمال الصين.
منذ عام 2006 اعتماداً على رعاية ودعم عملائنالقد كرست ماشينات باوهونغ للبحث والتطوير من آلة سلكية وآلة وضع و قد حققت تحسنا كبيراالآن أصبحنا المصنع الوحيد الذي يمكن تطوير الإنتاج من سلسلة JLK الصلبة محرك القيود لتكون خط التجميع معالجة في الصين،ونحن أيضا قد وضعت بشكل مستقل جي جي بي قوس قفز خطوط الشباك، خطوط الكابلات من نوع CGB Bow skip و CLY High speed Cradle type laying up lines.
الآن ، تشمل شركة هيجيان باوهونغ الآلات الكهربائية المحدودة ، مساحة 10000 متر مربع ، ورشة عمل إنتاج 8000 متر مربع. لدى شركتنا 60 موظفًا ، بما في ذلك 10 موظفين للبحث والتطوير.قيمة الإنتاج السنوي أكثر من 10 ملايين دولار في الوقت الحاضرو قد تطورت لتصبح واحدة من أهم مصنعي آلات التشنج في الصين
