تفاصيل المنتج:
شروط الدفع والشحن:
|
| وصف المعدات: | آلة تدريع الكابلات الفولاذية | طريقة التحكم: | التحكم PLC |
|---|---|---|---|
| غاية: | تدريع الأسلاك الفولاذية | قطر عجلة السحب (500/400): | 2000 ملم |
| ضياء الأسلاك.: | 1.5-2.5mm | رمز النظام المنسق: | 847940 |
| تحمل العلامة التجارية: | NSK | لون المعدات: | حسب الطلب |
| إبراز: | آلة تسليح كابل تحكم PLC,آلة تدريع الأسلاك الفولاذية,آلة تسليح بلف خلفي 100%,steel wire armouring machine,100% back twist armouring machine |
||

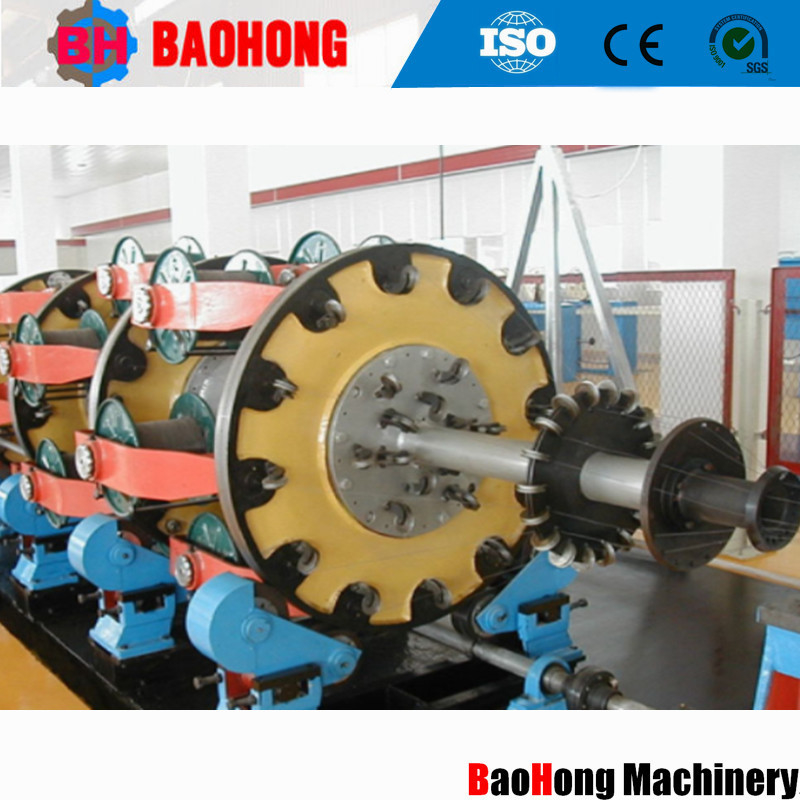

آلة تسليح الأسلاك الفولاذية بالتحكم PLC بنوع مهد ملتف بنسبة 100%
1. التطبيق
تُستخدم الآلة بشكل أساسي في إنتاج الأسلاك المجدولة من الألومنيوم ذات القلب الفولاذي، وتجديل وضغط الموصلات القطاعية، وتجديل وسحب وضغط الموصلات المستديرة، وتسليح الأسلاك الفولاذية، وما إلى ذلك. وحدة المعدات مجهزة بواجهة بين الإنسان والآلة، ونظام PLC + شاشة تعمل باللمس، ويمكن عرض وضبط كل معلمة تشغيل، وتم تجهيز منفذ اتصال بالكمبيوتر لتحقيق التخصيص الموحد للبيانات الكبيرة.
2. المكونات الرئيسية
2.1. حامل فك اللف 1 مجموعة
2.2. آلة تجديل صلبة 1 مجموعة لكل منها
2.3. عداد أمتار ذكي 1 مجموعة
2.4. بكرة سحب مزدوجة قوية 1 مجموعة
2.5. محرك رئيسي + مخفض 1 مجموعة
2.6. حامل لف عمودي مع حركة عرضية 1 مجموعة
2.7. نظام نقل ميكانيكي 1 مجموعة
2.8. نظام التحكم الكهربائي 1 مجموعة
2.9. سياج أمان من نوع الجدار 3 مجموعات
2.10. رأس تسليح فولاذي + جهاز أنبوب داخلي 1 مجموعة
3. المعلمات الفنية
الموديل (آلة تسليح الأسلاك الفولاذية) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر السلك الفولاذي | 1-2.5 مم | 1-2.5 مم | 1-2.5 مم | 1-2.5 مم | |
| الحد الأقصى لقطر السلك المجدول | 40 مم | 55 مم | 60 مم | 70 مم | |
| خطوة التجديل | قفص تجديل بـ 24 بكرة |
38-752 | 51-942 | 63- 1144 | 500-4120 |
قفص تجديل بـ 36 بكرة |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
قفص تجديل بـ 42 بكرة |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| قفص تجديل بـ 48 بكرة | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| سرعة الدوران | قفص تجديل بـ 24 بكرة | 98 دورة في الدقيقة | 90 دورة في الدقيقة | 68.3 دورة في الدقيقة | 55 دورة في الدقيقة |
| قفص تجديل بـ 36 بكرة | 88 دورة في الدقيقة | 80 دورة في الدقيقة | 58.3 دورة في الدقيقة | 45 دورة في الدقيقة | |
| قفص تجديل بـ 42 بكرة | 78 دورة في الدقيقة | 70 دورة في الدقيقة | 48.3 دورة في الدقيقة | 35 دورة في الدقيقة | |
| قفص تجديل بـ 48 بكرة | 68 دورة في الدقيقة | 60 دورة في الدقيقة | 38.3 دورة في الدقيقة | 28 دورة في الدقيقة | |
بكرة سحب |
قطر عجلة السحب | 1600 مم | 2000 مم | 2000 مم | 2500 مم |
| الحد الأقصى لقوة السحب | 10 طن | 15 طن | 15 طن | 20 طن | |
قوة المحرك |
45 كيلو واط | 55 كيلو واط | 55 كيلو واط | 75 كيلو واط | |
حجم البكرة |
315 مم | 400 مم | 500 مم | 630 مم | |
بكرة فك اللف المركزية |
1250 مم | 2000 مم | 2000 مم | 3150 مم | |
بكرة اللف |
1250 مم | 2000 مم | 2000 مم | 3150 مم | |
الحد الأقصى لسرعة السحب الخطية |
25 م/دقيقة | 30 م/دقيقة | 34.7 م/دقيقة | 45 م/دقيقة | |
الارتفاع المركزي |
1000 مم | 1000 مم | 1000 مم | 1100 مم | |
4. صور
5. صورة التعبئة
6. مصنعنا وتعريف
تأسست شركة Hejian Baohong Electrical Machinery Co., Ltd. في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية بمدينة Hejian، مقاطعة Hebei، وقد كانت أكبر مصنع متخصص لآلات تجديل الأسلاك وآلات التمديد في شمال الصين.
منذ عام 2006، بالاعتماد على رعاية ودعم عملائنا، كرست Baohong Machinery جهودها للبحث والتطوير في آلات تجديل الأسلاك وآلات التمديد وحققت تحسنًا كبيرًا. الآن أصبحنا المصنع الوحيد الذي يمكنه تطوير إنتاج سلسلة آلات التجديل الصلبة JLK لتصبح خط معالجة متكامل في الصين، كما قمنا بتطوير خطوط تجديل JGB Bow skip بشكل مستقل، وخطوط كابلات CGB Bow skip، وخطوط تمديد CLY عالية السرعة من نوع Cradle.
الآن، تغطي شركة Hejian Baohong Electrical Machinery Co., Ltd. مساحة 10000 متر مربع، وورشة إنتاج 8000 متر مربع. تضم شركتنا 60 موظفًا، منهم 10 موظفين في قسم البحث والتطوير. تبلغ قيمة الإنتاج السنوية أكثر من 10 ملايين دولار في الوقت الحالي، وقد تطورت لتصبح واحدة من أهم مصنعي آلات التجديل في الصين.
