ماكينة جدل صلبة 500/1+6+12 لصناعة الأسلاك والكابلات

500/1+6+12 آلة التشنج الصلبة لتصنيع الأسلاك والكابلات

1. التطبيق

تستخدم هذه الآلة بشكل رئيسي للخيوط غير المتعرجة للخيوط الألومنيومية ذات الأساس الفولاذي (ACSR) ذات الشق العرضي الكبير والطول الطويل وموصلي سبائك الألومنيوم.يمكن تطبيقه أيضا على غير التواء الشعيرات وتضخيم الموصلات النحاسية مع جولة، ذات الشكل الخاص، والنواة ذات الشكل القطاعي

2.المكونات الرئيسية

2.1.Φ500العائدقف

2.2.#مصعد توجيه السلك

2.3.6B، 12Bالـ (سترانجر)

2.4.سلك تجميع يموت& جهاز الضغط

2.5.مإيثيرعداد ((ميكانيكي، إلكتروني)

2.6.Φ1600 ضعف قويكابستان

2.7.Φ 1800 العمودنوع الاستيعابمع عبور

2.8.الكهربائية نظام التحكم

2.9.مالسنة الدفع-السحبsنظام حماية الطاقة

3.الرئيسي الخصائص

3.1.يتم تشغيل الماكينة بأكملها من قبل المحرك المستقل، ويتم تشغيل كل قسم من القفص والكابستان من قبل منفصلبمغناطيس دائم محرك سيرفو متزامن.يتم دفع القفص للدوران من خلال علبة مخصصة،والذي يسهل الهيكل مقارنة مع الترابط التقليدي للعمود الأرضي مدفوعاً بنوع صلب من الشبكة ويجعل صيانة المعدات أكثر ملاءمة.

3.2.تحكم الآلة بأكملها يتبنىأناويتم تعيين معايير مختلفة لعملية الإنتاج من خلال الشاشة اللمسية. كل قسم من القفص والكابستان يتم تشغيله بواسطة محرك جيانغسو زيما،و سائق المحرك هو جهاز تحويل الترددلضمان دقة الإرسال، يتبنى محرك الإرسال ردود فعل مكيف الشبكة، وتبني الآلة بأكملها طريقة اتصالات الحافلة لضمان دقة إرسال الإشارة.في الإنتاج الفعلي، يحدد المستخدمون معايير العملية مثل ارتفاع كل قسم من أقسام القفص وسرعة خط الإنتاج على الشاشة اللمسية وفقًا لمواصفات الكابلات المطلوبة.عندما تبدأيتم حساب سرعة كل جزء من أجزاء الحركة تلقائيًا بواسطة PLC لضمان مزامنة الآلة بأكملها ودقة مسافة السلك الملتوية ،وتحقيق تنظيم سرعة بدون خطوات للجهاز بأكملهنظام التحكم الإلكتروني لديه تقنية متقدمة، والتشغيل المريح، والتشغيل الموثوق به.

3.3.يستخدم مبدأ النبض للكشف عن كسر الأسلاك ، والذي يمكن أن يحدد بدقة إشارة كسر الأسلاك من أي بكرة في كل قسم من أقسام القفص ، مما يضمن دقة الكشف.من خلال العرض على شاشة اللمس، يمكن للمشغل حل المشكلة بسرعة وبدء التشغيل التالي.

3.4.الآلة تستخدمأناالتحكم البرمجي الجديد والحافلة الميدانية للقيادة الموحدة وتنسيق حالة العمل لجميع أجزاء الآلة،و يستخدم محول تردد للتحكم في بدء وتشغيل محرك التيار المتردد. تستخدم شاشة اللمس الابتكارية لتحديد وعرض معايير العملية المختلفة. نظام التحكم الإلكتروني متقدم تكنولوجياً وسهل التشغيل وموثوق في التشغيل.

4المعلمات التقنية الرئيسية

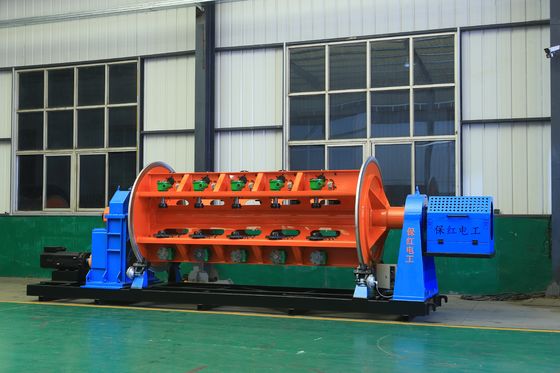

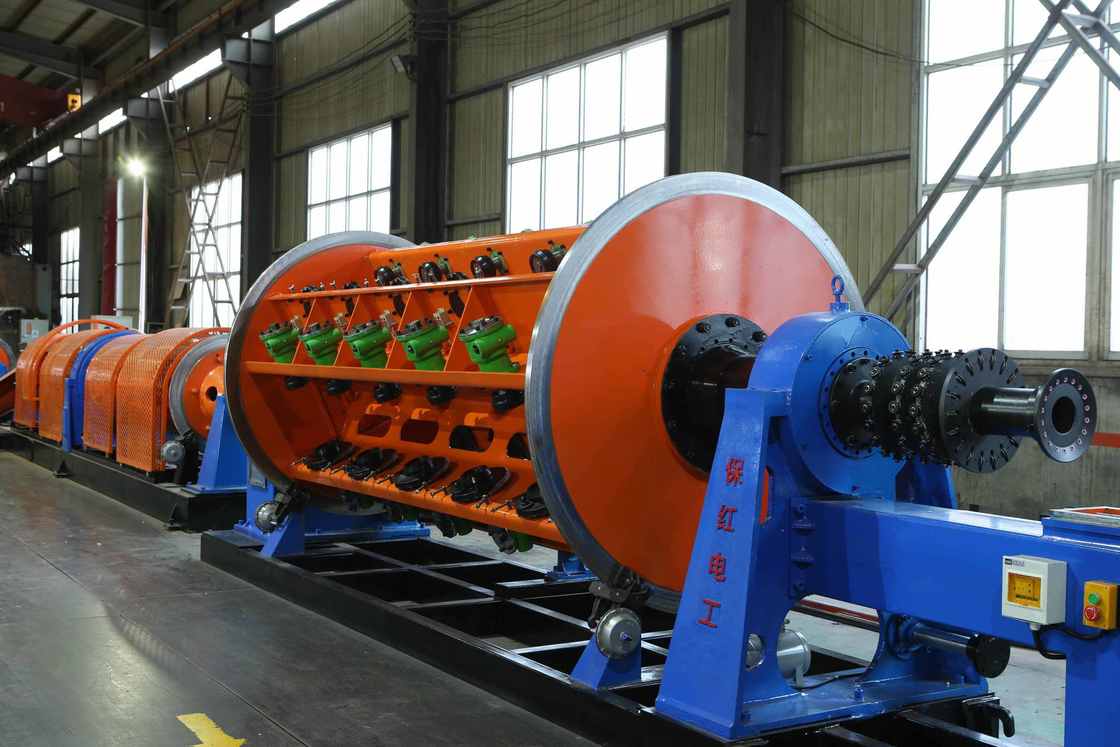

5.الصور

6.صورة التعبئة

7.مصنعنا و مقدمتنا

تأسست شركة هيبي باوهونغ الآلات الكهربائية المحدودة في 1 أغسطس 2006 ، وتقع في المنطقة الصناعية في بلدة شوا ، مدينة هيبي ، والتي تقع في المركز الثلاثي لبكين ،تيانجين وشيجيازوانغ، الشركة تتمتع بنقل مريح وفيرة من الحديد والصلب وبدءا من إنتاج سلسلة من المنتجات لآلات القيادة، خضعت لـ 18 عاما من التطوير.

من خلال الاعتماد الكامل على ميزات المواهب والقوة التقنية، تقوم الشركة باستمرار بالبحث والتطوير في تكنولوجيات وعمليات جديدة، النمو والتطور تدريجياً إلى كيان اقتصادي شامل مع تكنولوجيا التصنيع المتقدمة، والقدرة الإنتاجية القوية، شبكات مبيعات تغطي البلاد بأكملها وخارجها.

الشركة تغطي مساحة مصنع تبلغ 30,000 متر مربع، مع أكثر من 100 موظف، بما في ذلك 12 مهندس ميكانيكي وكهربائي، ومعدات المعالجة بلغت أكثر من 60 مليون يوان.حاليا، من خلال إدخال معدات المعالجة على نطاق واسع البحث والتطوير وتحسين العمليات، أصبحت الشركة الشركة الوحيدة في الصين التي تنتج قفص JLK وحدات سلسلة آلة الشباك على خط التجميع.
