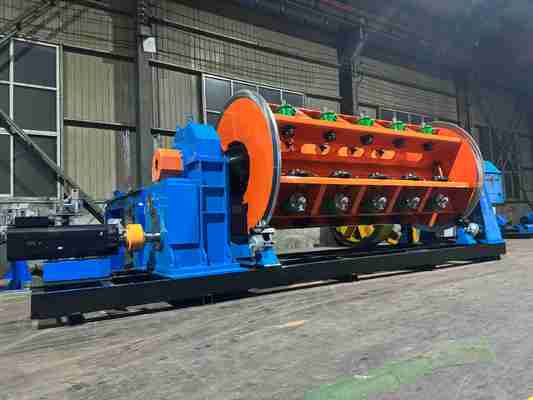

أصبح جدل الكابلات النحاسية المصنوعة من الألومنيوم أمرًا سهلاً: حل احترافي للآلات الصلبة

تسهيل جدل كابلات الألومنيوم والنحاس: حل آلة صلب احترافي

1. التطبيق

هذه  الآلة  هي بشكل رئيسي تستخدم  لـ الخلفي كبير المقطع  و  طويل  الصلب  الألومنيومالأسلاك المجدولة و 2.  الألومنيوم والألومنيوم 2.  موصلات بدون الالتواء الخلفي الجدل؛ ذلك يمكن أيضا أن يستخدم لـ الالتواء غير الخلفي والتجميع من الجولة، 2.  الشكل و قطاعيالنوى الموصلة. 2.  المكونات الرئيسية 2.1.

Φ630 ادفع

- إيقافالحامل                                                   2.2. #نوع حامل توجيه الأسلاك

2.3. 6B، 12B، 18B آلة جدل

2.4. تجميع الأسلاك يموت و جهاز التجميع

2.5. عداد الأمتار (ميكانيكي، إلكتروني)

2.6. Φ 2000 كابستان مزدوج قوي

2.7. Φ 2500 حامل الدفع من نوع العمود

      2.8. نظام التحكم الكهربائي

2.9. نظام الحماية من السلامة

2.10. جهاز تحميل البكرة السفلية الجانبية

3. الميزات الرئيسية

3.1.

تعتمد الآلة بأكملها ناقل حركة عمود أرضي منفصل، ويتم تشغيل جسم الجدل بالدوران بواسطة علبة تروس مخصصة. بالمقارنة مع آلة الجدل التقليدية ذات عمود الأرض، فإنها تتميز بهيكل مبسط، مما يجعل صيانة المعدات أكثر ملاءمة3.2.

يعتمد التحكم في الآلة بأكملها سلسلة Siemens S7-Smart200 PLC، ويتم تعيين معلمات عملية الإنتاج المختلفة من خلال شاشة اللمس. يتم تشغيل كل قسم من القفص والكابستان بواسطة محرك سيرفو Jiangsu Zhima، والسائق المحرك هو جهاز محول التردد. لضمان دقة النقل، يعتمد محرك النقل مشفر الشبكة، وتعتمد الآلة بأكملها طريقة اتصال الحافلات لضمان دقة إرسال الإشارة. في الإنتاج الفعلي، يقوم المستخدمون بتعيين معلمات العملية مثل درجة كل قسم من القفص وسرعة خط الإنتاج على شاشة اللمس وفقًا لمواصفات الكابل المطلوبة. عند بدء التشغيل، يتم حساب سرعة كل جزء من أجزاء النقل تلقائيًا بواسطة PLC لضمان تزامن الآلة بأكملها ودقة درجة الأسلاك الملتوية، وتحقيق تنظيم السرعة بدون خطوات للآلة بأكملها. يتمتع نظام التحكم الإلكتروني بتقنية متقدمة وتشغيل مريح وتشغيل موثوق به.3.3.

يتم استخدام مبدأ النبض للكشف عن كسر الأسلاك، والذي يمكنه تحديد إشارة كسر الأسلاك بدقة لأي بكرة في كل قسم من القفص، مما يضمن دقة الكشف. من خلال العرض على شاشة اللمس، يمكن للمشغل حل المشكلة بسرعة وبدء التشغيل التالي.3.4.

تستخدم الآلة وحدة تحكم قابلة للبرمجة Siemens S7-200 وحافلة ميدانية لإصدار الأوامر وتنسيق حالة عمل جميع أجزاء الآلة، وتستخدم محول التردد للتحكم في بدء وتشغيل المحرك AC. يتم استخدام شاشة اللمس Siemens لتعيين وعرض عمليات مختلفةالمعلمات. نظام التحكم الإلكتروني متقدم تقنيًا وسهل التشغيل وموثوق به في التشغيل.

4. المعلمات الفنية الرئيسيةالموديل (آلة الجدل الصلبة) JLK-630/6

JLK-630/6

صورة التعبئة7.

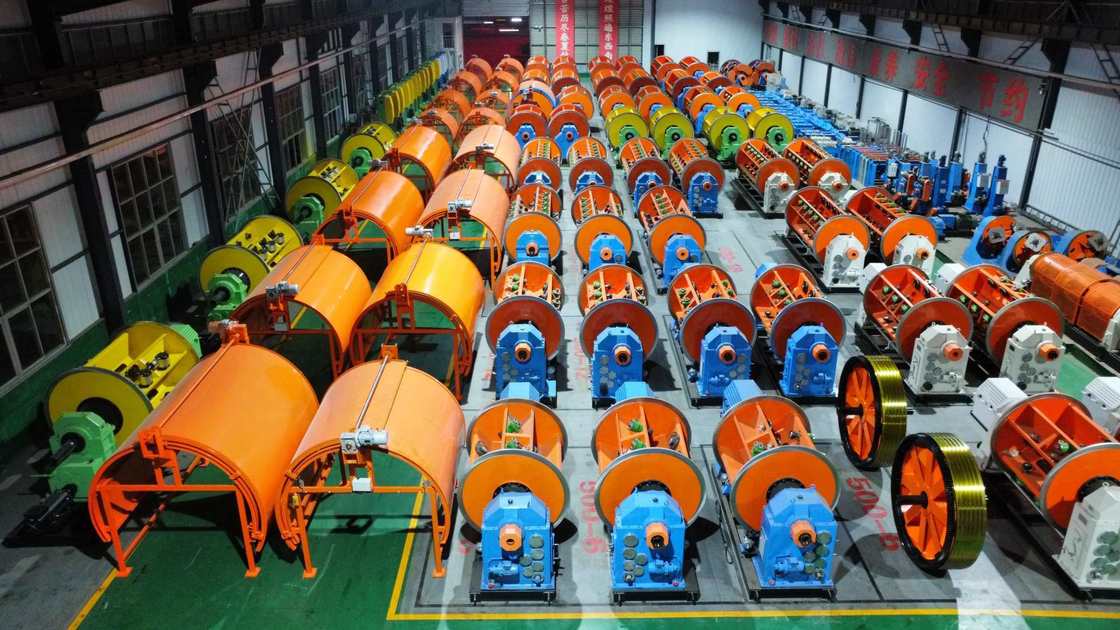

مصنعنا ومقدمةتأسست شركة Hebei Baohong Electrical Machinery Co., Ltd. في 1 أغسطس 2006. تقع في المنطقة الصناعية لبلدة Shawa، مدينة Hebei، والتي تقع في المركز المثلث لبكين وتيانجين وشيجياتشوانغ، تتمتع الشركة بمواصلات مريحة ووفرة من الحديد والصلب

الموارد. بدءًا من إنتاج منتجات سلسلة آلات الجدل، خضعت لتطوير لمدة 18 عامًا.من خلال الاعتماد الكامل على مزايا المواهب والقوة التقنية، تقوم الشركة باستمرار بالبحث وتطوير التقنيات والعمليات الجديدة، وتحقيق الاستقرار

النمو والتطور التدريجي إلى كيان اقتصادي شامل يتمتع بتكنولوجيا تصنيع متقدمة وقدرة إنتاجية قوية و شبكات المبيعات التي تغطي جميع أنحاء البلاد والخارج.

تغطي الشركة مساحة مصنع تبلغ 30000 متر مربع، مع أكثر من 100 موظف، بما في ذلك 12 مهندسًا ميكانيكيًا وكهربائيًا، ويبلغ إجمالي معدات المعالجة أكثر من 60 مليون يوان. حاليًا، من خلال إدخال معدات معالجة واسعة النطاق و البحث والتطوير وتحسين العمليات، أصبحت الشركة هي الشركة المصنعة الوحيدة في الصين التي تنتج JLK قفص وحدات سلسلة آلات الجدل على خط التجميع.
