تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | آلة تقطعية من النوع الصلب لأسلاك الألومنيوم والكابل | مادة: | فولاذ / نحاس / أل |
|---|---|---|---|
| أحجام البكرة: | 500/630/700 | طلاء المعدات: | مخصصة |
| وقت الضمان: | 1 سنة | تحميل البكرة: | تحميل بكرة واحدة |
| إبراز: | آلة التقط الصفوف للأسلاك الألومنيومية,آلة جدل كابلات الألومنيوم,أجهزة إزالة السلك,aluminum cable stranding machine,skip stranding machine for wire |
||
آلة التشنج من النوع الصلب للأسلاك والكابلات من الألومنيوم
1التطبيق
تستخدم هذه الآلة بشكل رئيسي للخيوط غير المتعرجة للخيوط الألومنيومية ذات الأساس الفولاذي (ACSR) ذات الشق العرضي الكبير والطول الطويل وموصلي سبائك الألومنيوم.يمكن تطبيقه أيضا على غير التواء الشعيرات وتضخيم الموصلات النحاسية مع جولة، ذات الشكل الخاص، والنواة على شكل قطاع.
2المكون الرئيسي
2.1 Φ1600 منصة الدفع
2.2 #مصعد توجيه السلك
2.3 12B، 18B الشاطئ
2.4 جهاز التجميع للأسلاك
2.5 عداد (ميكانيكي، إلكتروني)
2.6 Φ 1600 قوية كابستان مزدوجة
2.7 Φ 1800 نوع العمود مع عبور
2.8 نظام التحكم الكهربائي
2.9 نظام حماية السلامة
3الخصائص
3.1 يتم تشغيل الجهاز بأكمله بواسطة المحرك المستقل، ويتم تشغيل كل قسم من أقفاص القفص والكابستان بواسطة محرك سيرفو متزامن منفصل له مغناطيس دائم.يتم دفع القفص للدوران من خلال صندوق التروس المخصصة، والتي تبسط الهيكل مقارنة مع الترابط الشعاع الأرضية التقليدية مدفوعة الصلبة نوع strander ويجعل صيانة المعدات أكثر ملاءمة.
3.2 يتبنى التحكم في الماكينة بأكملها نظام تحكم محمول من سلسلة Inovance، ويتم تعيين معايير مختلفة لعملية الإنتاج من خلال شاشة اللمس.كل قسم من القفص والكابستان مدفوعة بواسطة جيانغسو زيما محرك الخدمة، ومحرك السائق هو جهاز محول تردد. لضمان دقة الإرسال ، يستخدم محرك الإرسال رد فعل مكيف الشبكة ،ويعتمد الجهاز بأكمله طريقة اتصال الحافلة لضمان دقة إرسال الإشارةفي الإنتاج الفعليالمستخدمين تعيين معايير العملية مثل مسافة كل قسم من أقسام القفص وسرعة خط الإنتاج على شاشة اللمس وفقا لمواصفات الكابل المطلوبةعند بدء التشغيل، يتم حساب سرعة كل جزء من أجزاء الحركة تلقائيًا بواسطة PLC لضمان مزامنة الآلة بأكملها ودقة مسار الأسلاك الملتوية،وتحقيق تنظيم سرعة بدون خطوات للجهاز بأكملهنظام التحكم الإلكتروني لديه تقنية متقدمة، والتشغيل المريح، والتشغيل الموثوق به.
3.3 يستخدم مبدأ النبض للكشف عن كسر الأسلاك، والذي يمكن أن يحدد بدقة إشارة كسر الأسلاك من أي بكرة في كل قسم من أقسام القفص، مما يضمن دقة الكشف.من خلال العرض على شاشة اللمس، يمكن للمشغل حل المشكلة بسرعة وبدء التشغيل التالي.
3.4 تستخدم الآلة جهاز تحكم قابل للبرمجة من Inovance PLC وقطار الميدان للقيادة الموحدة وتنسيق حالة عمل جميع أجزاء الآلةو يستخدم محول تردد للتحكم في بدء وتشغيل محرك التيار المتردد. تستخدم شاشة اللمس الابتكارية لتحديد وعرض معايير العملية المختلفة. نظام التحكم الإلكتروني متقدم تكنولوجياً وسهل التشغيل وموثوق في التشغيل.
4المعلمات التقنية الرئيسية
| النموذج (آلة القيادة الصلبة) | JLK-500/6 | JLK-500/6+12 | JLK-500/6+12+18 | |
| قطر السلك الواحد | النحاس | φ1.5-5 ملم | φ1.5-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.8-5 ملم | φ1.8-5 ملم | φ1.8-5 ملم | |
| الحد الأقصى للوقاية من التشويش على الموصل | φ15 ملم | φ25 ملم | φ35 ملم | |
| (بيتش) | 6 قفص البوبلين | 60-500 ملم | 60-500 ملم | 60-500 ملم |
| 12 قفص البوبلين | 75-560 ملم | 75-560 ملم | ||
| 18 قفص البوبلين | 92-680 ملم | |||
| سرعة الدوران | 6 قفص البوبلين | 308 دورة/دقيقة | 308 دورة/دقيقة | 308 دورة/دقيقة |
| 12 قفص البوبلين | 286 دورة/دقيقة | 286 دورة/دقيقة | ||
| 18 قفص البوبلين | 252 دورة/دقيقة | |||
| كابستان | قطر عجلة كابستان | 1250 ملم | 1600 ملم | 2000 ملم |
| القوة القصوى للانسحاب | 8 ط | 10 طن | 12 طن | |
| بوبين | 500 دينار | 500 دينار | 500 دينار | |
| مركز الدفع بوبين | 500 دينار | 500 دينار | 500 دينار | |
| (بوبين) | 1800ملم | 2500ملم | 2500ملم | |
| الحد الأقصى للسرعة الخطية للخروج | 40m/min | 45m/min | 50 متر/دقيقة | |
| الارتفاع المركزي | 1000 ملم | 1000 ملم | 1000 ملم | |

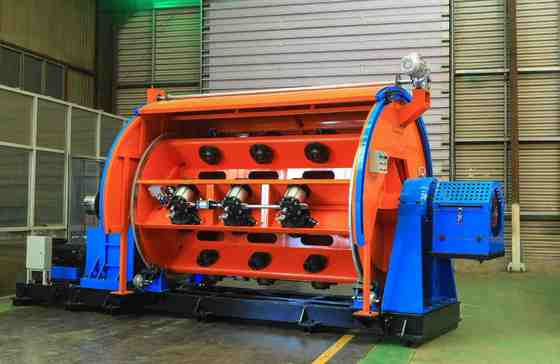

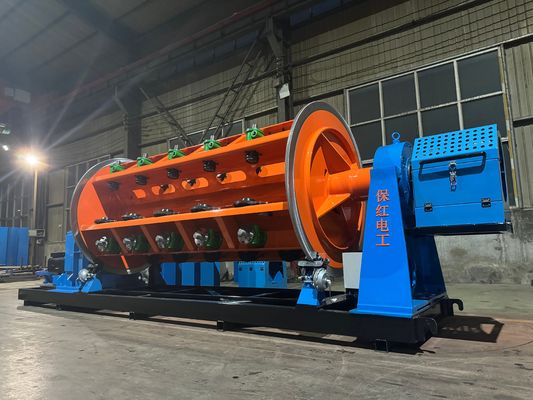

5.الصور
6.صورة التعبئة
7.مصنعنا و مقدمتنا
تأسست شركة هيبي باوهونغ الآلات الكهربائية المحدودة في 1 أغسطس 2006 ، وتقع في المنطقة الصناعية في بلدة شوا ، مدينة هيبي ، والتي تقع في المركز الثلاثي لبكين ،تيانجين وشيجيازوانغ، الشركة تتمتع بنقل مريح وفيرة من الحديد والصلب وبدءا من إنتاج سلسلة من المنتجات لآلات القيادة، خضعت لـ 18 عاما من التطوير.
من خلال الاعتماد الكامل على ميزات المواهب والقوة التقنية، تقوم الشركة باستمرار بالبحث والتطوير في تكنولوجيات وعمليات جديدة، النمو والتطور تدريجياً إلى كيان اقتصادي شامل مع تكنولوجيا التصنيع المتقدمة، والقدرة الإنتاجية القوية، شبكات مبيعات تغطي البلاد بأكملها وخارجها.
الشركة تغطي مساحة مصنع تبلغ 30,000 متر مربع، مع أكثر من 100 موظف، بما في ذلك 12 مهندس ميكانيكي وكهربائي، ومعدات المعالجة بلغت أكثر من 60 مليون يوان.حاليا، من خلال إدخال معدات المعالجة على نطاق واسع البحث والتطوير وتحسين العمليات، أصبحت الشركة الشركة الوحيدة في الصين التي تنتج قفص JLK وحدات سلسلة آلة الشباك على خط التجميع.
