تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة جدل كابل الأسلاك الكوكبية نوع قفص | الاستخدام: | تجديل الأسلاك |
|---|---|---|---|
| مواد: | النحاس والأسلاك والأسلاك الفولاذية | ماكس ستانديد OD (500): | φ35 ملم |
| السرعة الخطية القصوى ((630): | 20 م / دقيقة | رمز HS: | 8479400000 |
| طلاء المعدات: | كطلب | وقت الضمان: | 1 سنة |
| إبراز: | آلة ربط أسلاك النحاس والألومنيوم الكوكبية,آلة ربط الكابلات الكهربائية الكوكبية,آلة الصين الكوكبية,Electric Cable Planetary Stranding Machine,China Planetary Stranding Machine |
||
صناعة الصين آلة الشبكة الكوكبية للكابل الكهربائي السلك النحاسي الألومنيوم
1. استخدام
تستخدم هذه الآلة بشكل رئيسي للأسلاك الحديدية النحاسية الألومنيومية المتعرجة للخلف ، والأسلاك الحديدية الألومنيومية المتعرجة والأسلاك العازلة.مهد الآلة الرئيسية يتبنى الروبوت لحام ومعالجة التكيف، وتعتمد إصبعها على شكل حفر متكامل ، مما يقلل إلى حد كبير من كسر المهد وأضرار البنتل الناجمة عن عدم التوافق.
2.التركيبات الرئيسية
2.1. الدفع
2.2جهاز التسجيل غير المعدني (يمكن إزالة)
2.3. موقف توجيه الأسلاك
2.4جهاز التسجيل المعدني (يمكن اختيارها)
2.5قفص متجمد
2.6عداد الطول
2.7. عقدة الغلق
2.8كابستان عجلات مزدوجة
2.9نظام نقل ميكانيكي (يمكن اختيارها)
2.10نظام التحكم الكهربائي
2.11نظام حماية السلامة
2.12جهاز التكثيف (يمكن تحديده)
2.13. إلتقاط
3الرئيسيالخصائص
3.1 يتم ترتيب الملفات على شكل أرباع حول الأقفاص المتقطعة. لا يحمل العمود المركزي الملفات.
3.2 صلابة عالية، أداء عالية، سرعة عالية وقلة الثبات.
3.3 يتم تشغيلها بواسطة علبة التروس المتغيرة ذات 36 مرحلة ، ومركبتين للجذب والجهاز النشط المزدوج. التوزيع الطبيعي للأسلاك يتجنب تلف الاحتكاك عند الوقوف.
3.4 أحدث جهاز إيقاف طارئ، يتحكم مباشرة في كل ريل. بمجرد كسر أي سلك، ستوقف الآلة بأكملها تلقائيًا في وقت واحد.
3.5 تأمين إضافة بعد أي كسر في الأسلاك، وهي مناسبة بشكل خاص للكابلات الكهربائية والكابلات المضغوطة عالية.
3.6 نظام تحكم PLC، يعمل على الشاشة اللمسية.
4المعلمات التقنية
| النموذج (آلة التشويش الكوكبي) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر السلك الواحد | النحاس | φ1-1.6 ملم | φ1-4 ملم | φ1.2-5 ملم | φ1.5-5 ملم |
| الألومنيوم | φ1.2-2 ملم | φ1.2-4 ملم | φ1.4-5 ملم | φ2.0-5 ملم | |
| الحد الأقصى للوقاية من التشويش على الموصل | φ14 ملم | φ28 ملم | φ35 ملم | φ45 ملم | |
| (بيتش) | 6 قفص البوبلين | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 قفص البوبلين | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 قفص البوبلين | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 قفص البوبلين | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| سرعة الدوران | 6 قفص البوبلين | 218 دورة/دقيقة | 120 دورة/دقيقة | 106 دورة/دقيقة | 55 دورة/دقيقة |
| 12 قفص البوبلين | 118 دورة/دقيقة | 110 دورة/دقيقة | 97.5 دورة/دقيقة | 45 دورة/دقيقة | |
| 18 قفص البوبلين | 108 دورة/دقيقة | 100 دورة في الدقيقة | 82.9 دورة/دقيقة | 35 دورة/دقيقة | |
| 24 قفص البوبلين | 98 دورة/دقيقة | 90 دورة/دقيقة | 74 دورة/دقيقة | 25 دورة/دقيقة | |
| كابستان | قطر عجلة كابستان | 1000 ملم | 1600 ملم | 1800 ملم | 2000 ملم |
| القوة القصوى للانسحاب | 2T | 5T | 10T | 15T | |
| قوة المحرك | 18.5 كيلوواط | 22 كيلوواط | 37 كيلوواط | 55 كيلوواط | |
| حجم البوبين | 315 ملم | 400 ملم | 500 ملم | 630 ملم | |
| مركز الدفع بوبين | 315 ملم | 1250 ملم | 1600 ملم | 1600 ملم | |
| (بوبين) | 1250 ملم | 2000 ملم | 2000 ملم | 2500 ملم | |
| الحد الأقصى للسرعة الخطية للخروج | 25 متر/دقيقة | 30 متر/دقيقة | 34.7 م/دقيقة | 20 متر/دقيقة | |
| الارتفاع المركزي | 1000 ملم | 1000 ملم | 1000 ملم |
|
|

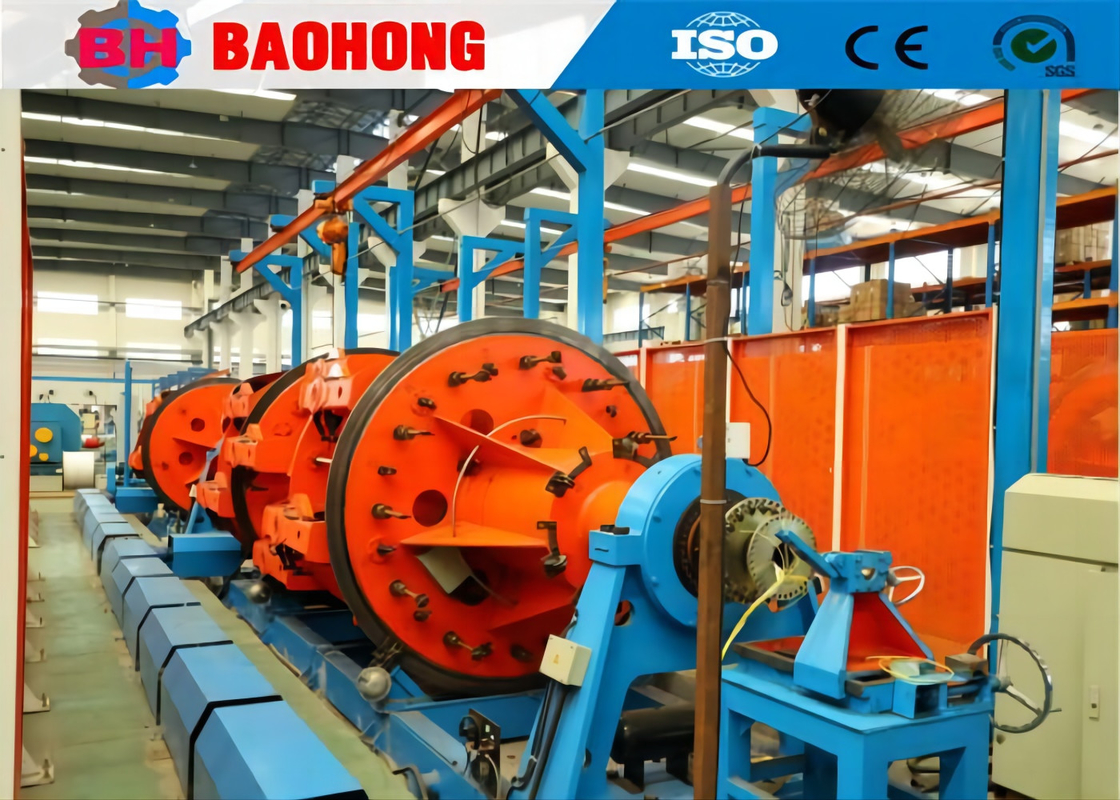

5صورة
6صورة التعبئة
7مصنعنا و مقدمتنا
تم تأسيس شركة هيجيان باوهونغ الآلات الكهربائية المحدودة في عام 2006. تقع شركتنا في منطقة التنمية الاقتصادية لمدينة هيجيان ، مقاطعة هيبي ،كان أكبر مصنع محترف لآلات سلكية وآلة وضع في شمال الصين.
منذ عام 2006 اعتماداً على رعاية ودعم عملائنالقد كرست ماشينات باوهونغ للبحث والتطوير من آلة سلكية وآلة وضع و قد حققت تحسنا كبيراالآن أصبحنا المصنع الوحيد الذي يمكن تطوير إنتاج سلسلة آلة JLK الصلبة لتكون عملية خط التجميع في الصين،ونحن أيضا قد وضعت بشكل مستقل جي جي بي قوس قفز خطوط الشبكة، خطوط الكابلات من نوع CGB Bow skip و CLY High speed Cradle type laying-up lines.
الآن ، تشمل شركة هيجيان باوهونغ الآلات الكهربائية المحدودة ، مساحة 10000 متر مربع ، ورشة عمل إنتاج 8000 متر مربع. لدى شركتنا 60 موظفًا ، بما في ذلك 10 موظفين للبحث والتطوير.قيمة الإنتاج السنوي أكثر من 10 ملايين دولار في الوقت الحاضرو قد تطورت لتصبح واحدة من أهم مصنعي آلات التشنج في الصين
